Заправка картриджа xerox 3100.

Детальная инструкция по заправке картриджа лазерного принтера.
Для осуществления этой процедуры потребуется:

  1. 1. Прямая тонка отвертка;
  2. 2. Пинцет или же небольшие щипцы;

заправка картриджей 3100

Шаг: 1
Удаляем металлические штифты по бокам картриджа. Подцепляем их , захватываем щипцами и снимаем.











заправка картриджа xerox 3100

Шаг: 2
Откручиваем винты и снимаем пластины.









xerox phaser 3100 картридж заправка

Шаг: 3
Слегка приподнимаем одну из панелей и аккуратно рассоединяем две половины.











xerox phaser 3100 mfp заправка картриджа инструкция

Шаг: 4
Отверткой удаляем шпильки, располагающиеся на оси.











заправка картриджа xerox 3100 инструкция

Шаг: 5
Не спеша извлекаем вал первоначального заряда, очищаем его при помощи чистящей жидкости.











Откручиваем винты

Шаг: 6
Откручиваем винты с ракеля и снимаем его. Производим очистку отсека для отходов.











Ставим ракель.

Шаг: 7
Ставим ракель на место, фиксируем его винтами.











Удаляем с группы контактов старую смазку

Шаг: 8
Удаляем с группы контактов старую смазку и наносим новую. Следует отметить, что токопроводящей смазки должно быть не очень много.











Устанавливаем на прежнее место ВПЗ.

Шаг: 9
Устанавливаем на прежнее место ВПЗ.











Ставим барабан

Шаг: 10
Ставим барабан.











Устанавливаем фото-барабан

Шаг: 11
Устанавливаем фото-барабан. Для удобства предварительно отмечаем защелкиваемый конец для удобной ориентировки в процессе установки.











Обнаруживаем в отсеке

Шаг: 12
Обнаруживаем в отсеке для тонера приводные шестерни.











Удаляем четыре приводные шестерни.

Шаг: 13
Удаляем четыре приводные шестерни.





















Снимаем шестерню

Шаг: 14
Снимаем шестерню закрывающую пробку, для чего нажимаем на технологическую петлю.





















Извлекаем заглушку

Шаг: 15
Извлекаем заглушку и вытряхиваем остатки тонера из бункера.





















Откручиваем винт

Шаг: 16-17
Откручиваем винт и извлекаем крепление со стороны ролика-проявителя. Слегка нажимаем на петли сзади крепления и снимаем его.



















Подцепляем отверткой стальные втулки.

Шаг: 18
Подцепляем отверткой стальные втулки.





















поднимаем вал проявки.

Шаг: 19
Снимаем вал проявки.





















откручиваем два винта.

Шаг: 20
Откручиваем два винта лезвия дозировки. Обратим внимание, что лезвие состоит из нескольких частей – верхней стальной скобки, лезвия и нижней стальной скобки. Заправка картриджа xerox 3100 инструкция



















дозатор поднимаем.

Шаг: 21
Удаляем верхнюю скобу, стараемся не испортить направляющие шпильки.





















вынимаем дозатор.

Шаг: 22
Откручиваем лезвие-дозатор.Приподнимае его с левой стороны.





















удаляем скобу.

Шаг: 23
Удаляем нижнюю скобу.





















чистим бункер с тонером.

Шаг: 24
Вычищаем бункер с отработанным тонером.





















ставим дозатор.

Шаг: 25
Устанавливаем лезвие в отсек.



















крепим дозатор.

Шаг: 26
После того как поставлена скоба фиксируем ее винтами.

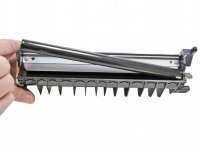

вынимаем вал проявки.

Шаг: 27
Производим очистку ролика от загрязнений, ставим его в картридж стальной осью в сторону шестерни отсека.





















ставим втулки.

Шаг: 28
Размещаем втулки по обоим сторонам ролика.





















крепим вал проявки.

 Шаг: 29
Крепим и прикручиваем вал проявки.





















чистим контакты.

Шаг: 30
С  группы контактов ролика прикручиваем крепление винтом.





















добавляем смазку на контакты.

Шаг: 31
Очищаем ролик и вал от смазки. Наносим новую смазку.





















засыпаем тонер.

Шаг: 32
Берем тонер и заполняем им отсек, закрываем отверстие пробкой.





















ставим шестеренки.

Шаг: 33
Ставим шестерни в отсек.





















соединяем картридж.

Шаг: 34
Соединяем две половины в целое и ставим два штифта.





















заправка картриджей 3100

Шаг: 35
Фиксируем стальные пластины винтами.





















заправка картриджа xerox 3100 инструкция

Шаг: 36
Если есть, то устанавливаем затвор фото-барабана.





















xerox phaser 3100 картридж заправка

Шаг: 37

Проверяем картридж, после чего прикрепляем смарт- карту  к картриджу. Xerox phaser 3100 mfp заправка картриджа инструкция
