Заправка картриджа HP Laserjet p1102 (картридж CE285A).

Вам нужна  заправка картриджа hp laserjet p1102 ? Тогда вы по адресу ;-).  Заправка данных моделей будет представлена на примере картриджа HP36A, так как все остальные модели абсолютно идентичны по конструкции. Кстати на сленге сервисных инженеров любой из этих картриджей называется "пистолет". Такое название он получил из-за особенности, которую вы заметите при разборке, своей конструкции. Итак, начнем!

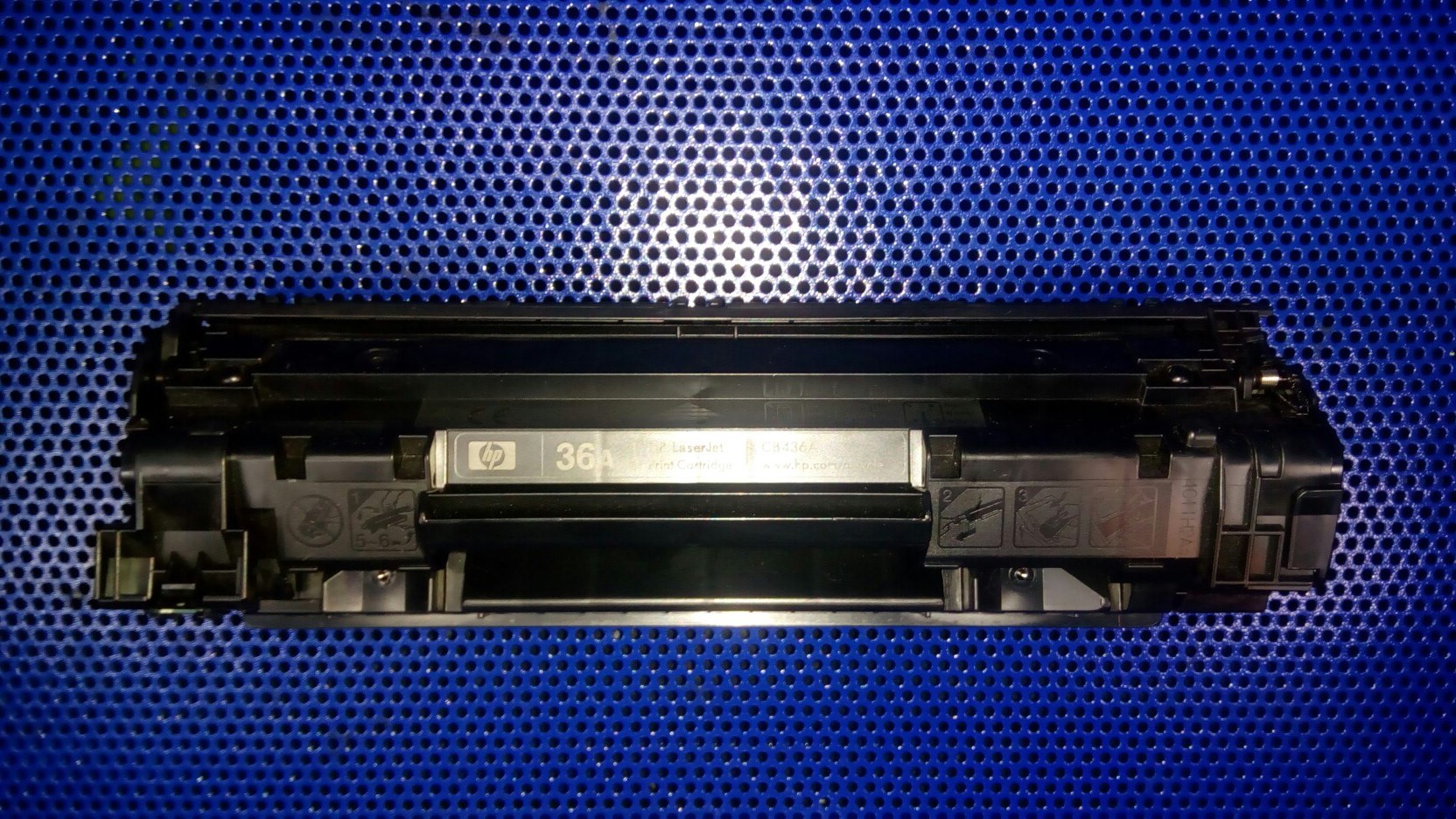

Заправка картриджа hp ce285a инструкция

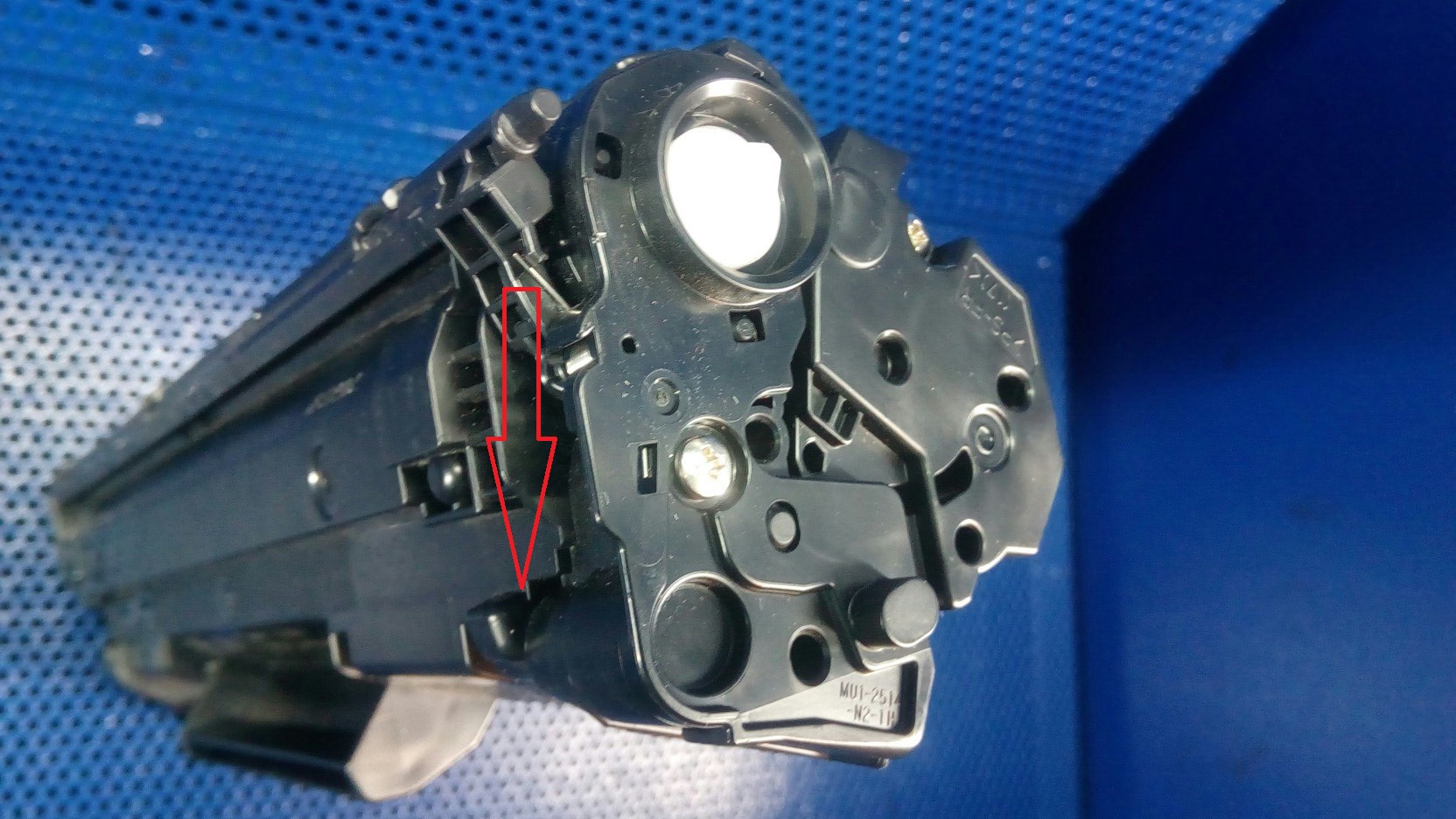

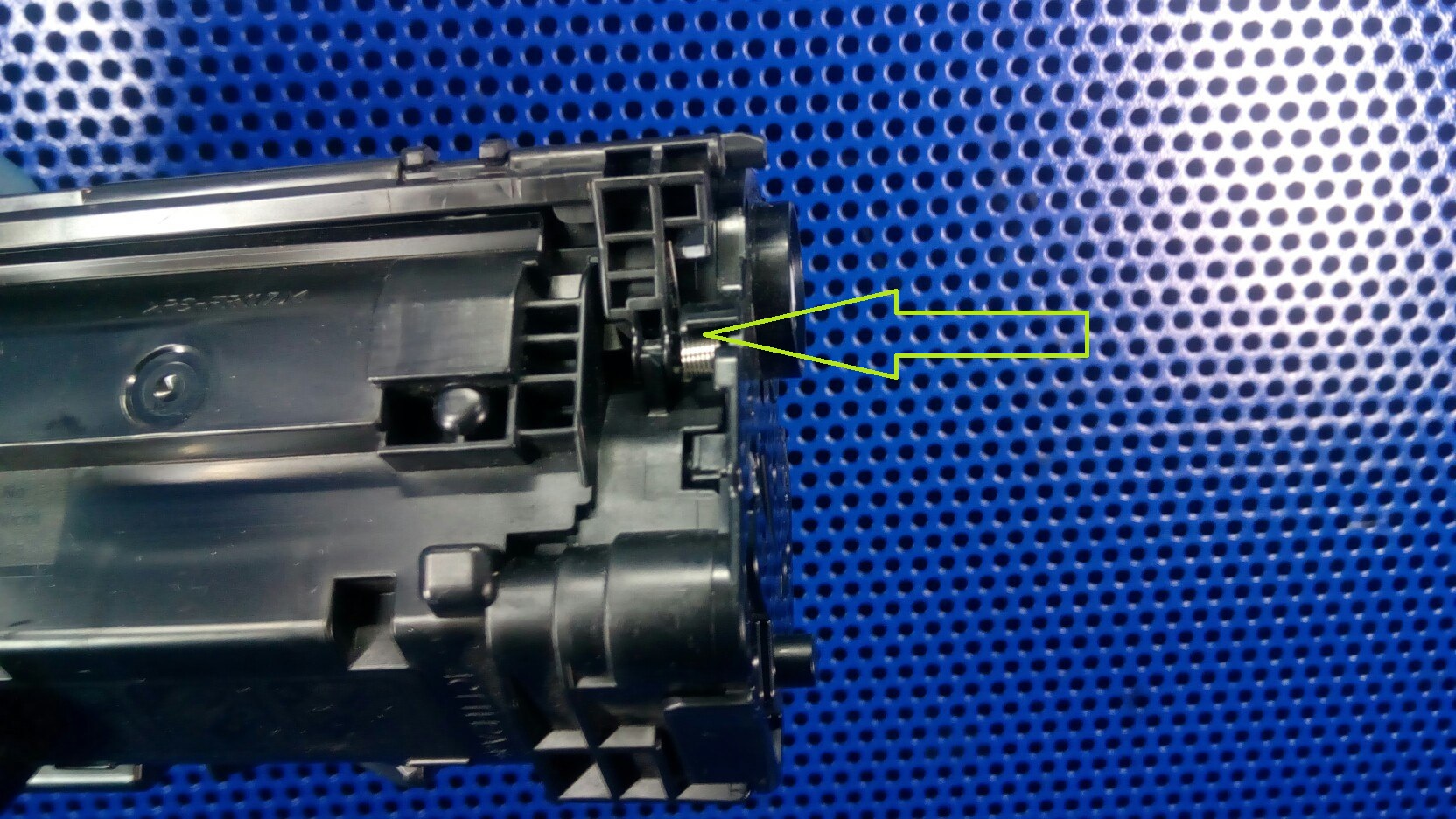

На боковой стороне есть пружинка, которая помогает шторке, прикрывающей фотобарабан от света и механических повреждений, закрываться автоматически. Верхний конец пружинки необходимо завести (направление движения указано красной стрелкой) за небольшой пластиковый бортик (зеленая стрелка указывает на бортик).

заправка картриджа hp ce285a

заправка картриджа hp 1102

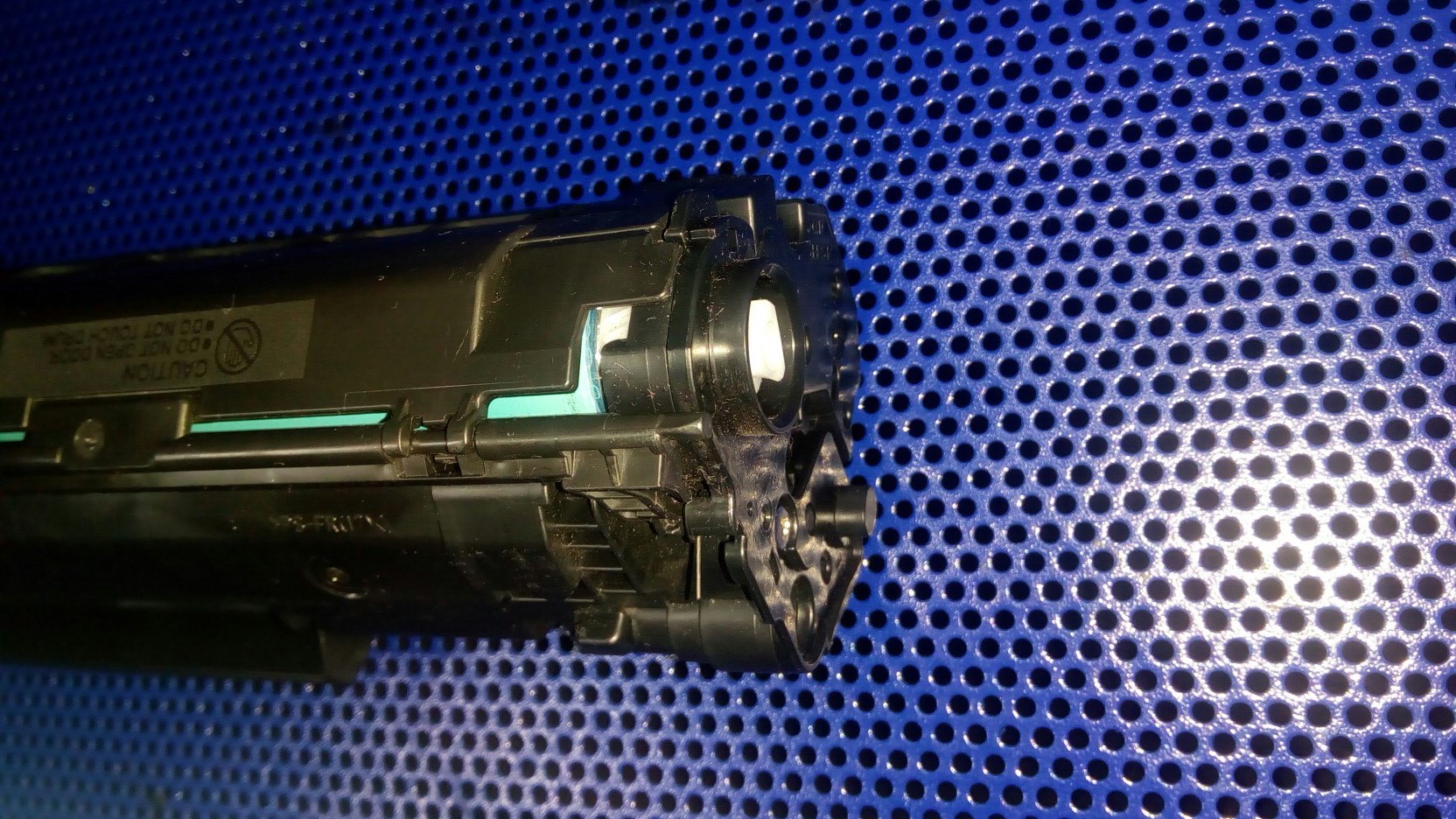

Заправка картриджа hp 1102, выглядеть будет следующим образом:

разборка картриджа

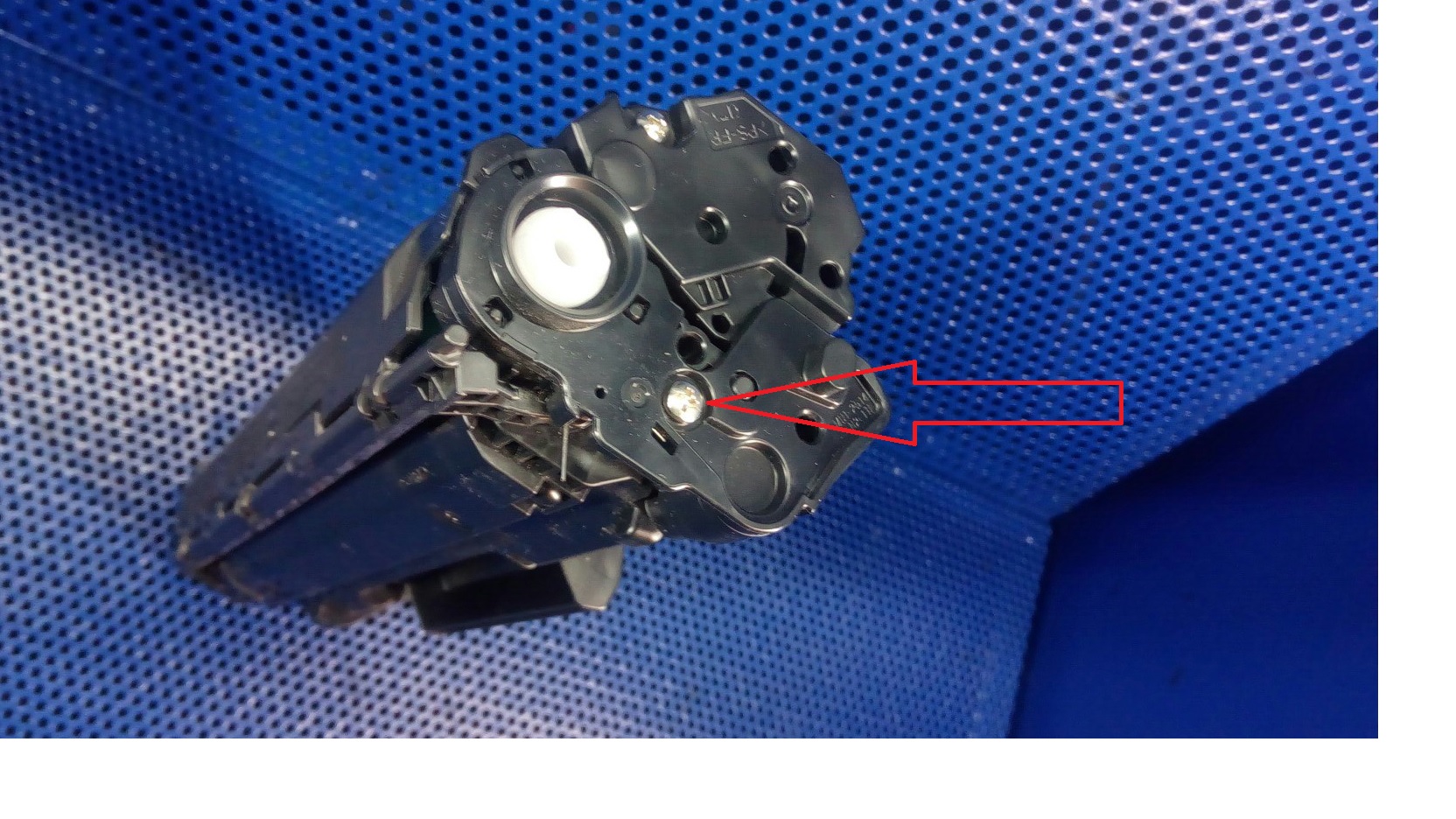

Затем открутите один единственный шуруп на боковине.

выкрутите шуруп.

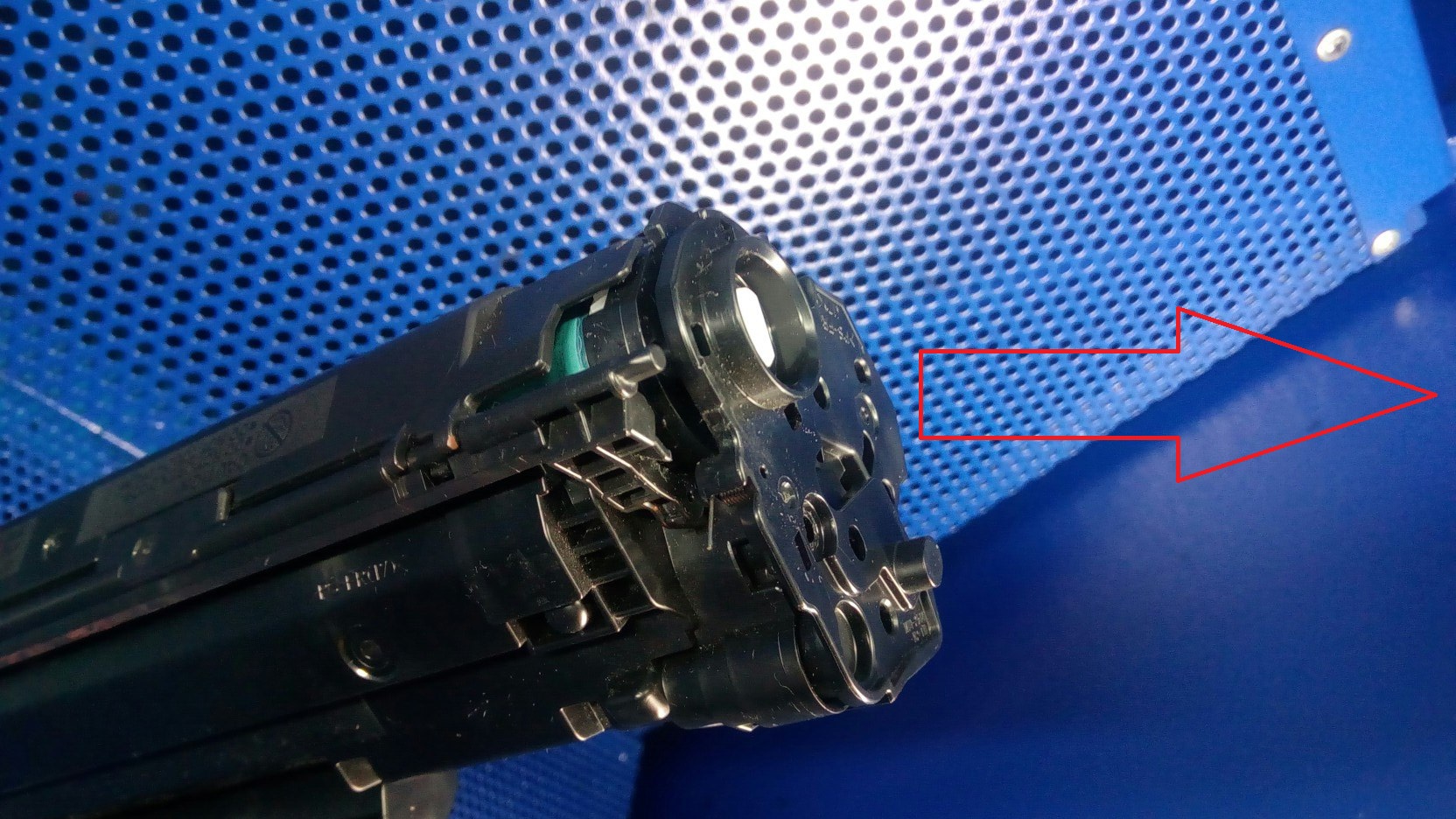

Аккуратно снимите боковину (для этого можно воспользоваться плоской отверткой).

снимаем боковую крышку.

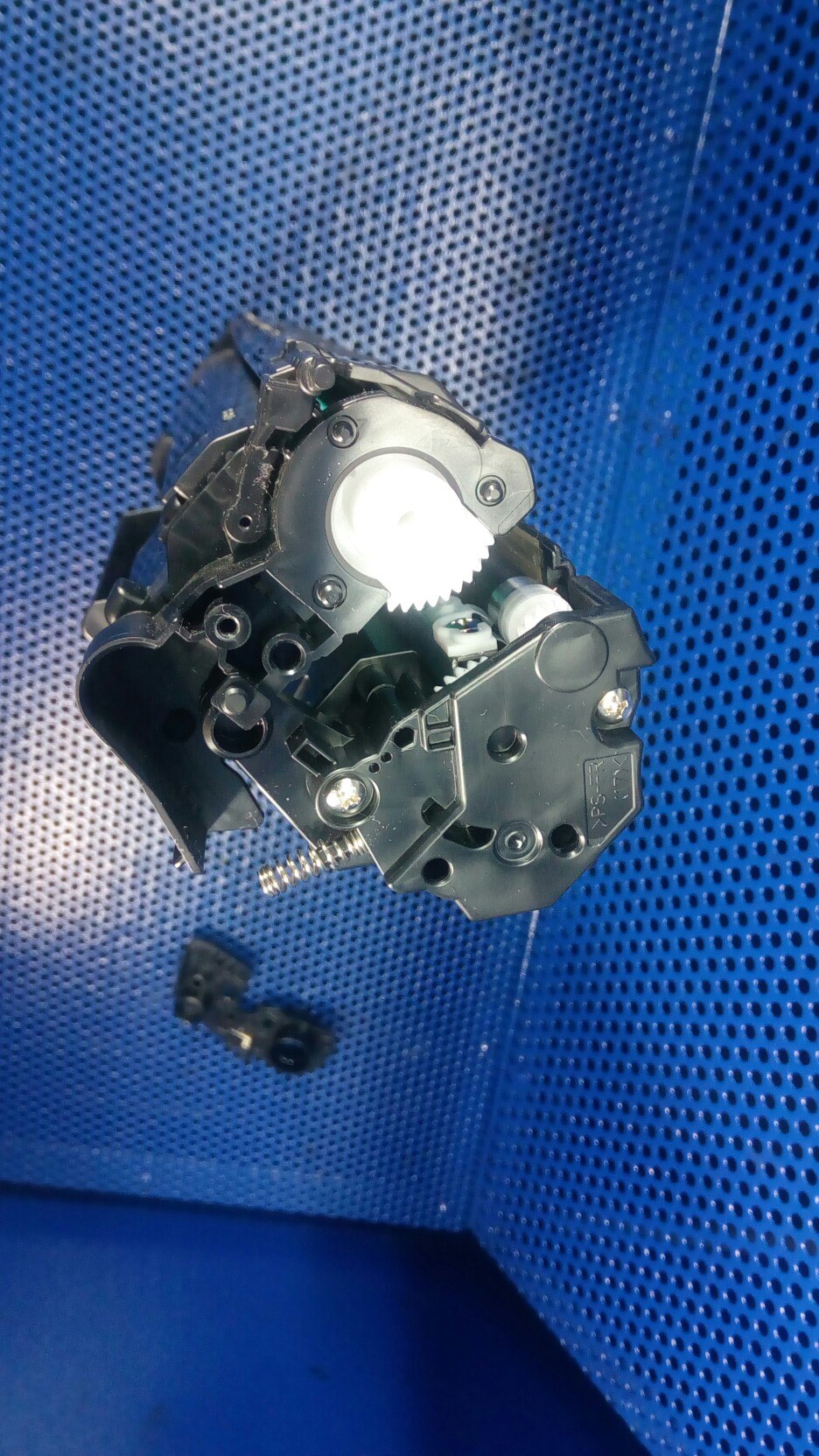

После проделанных действий, выглядеть это будет так:

разборка картриджа

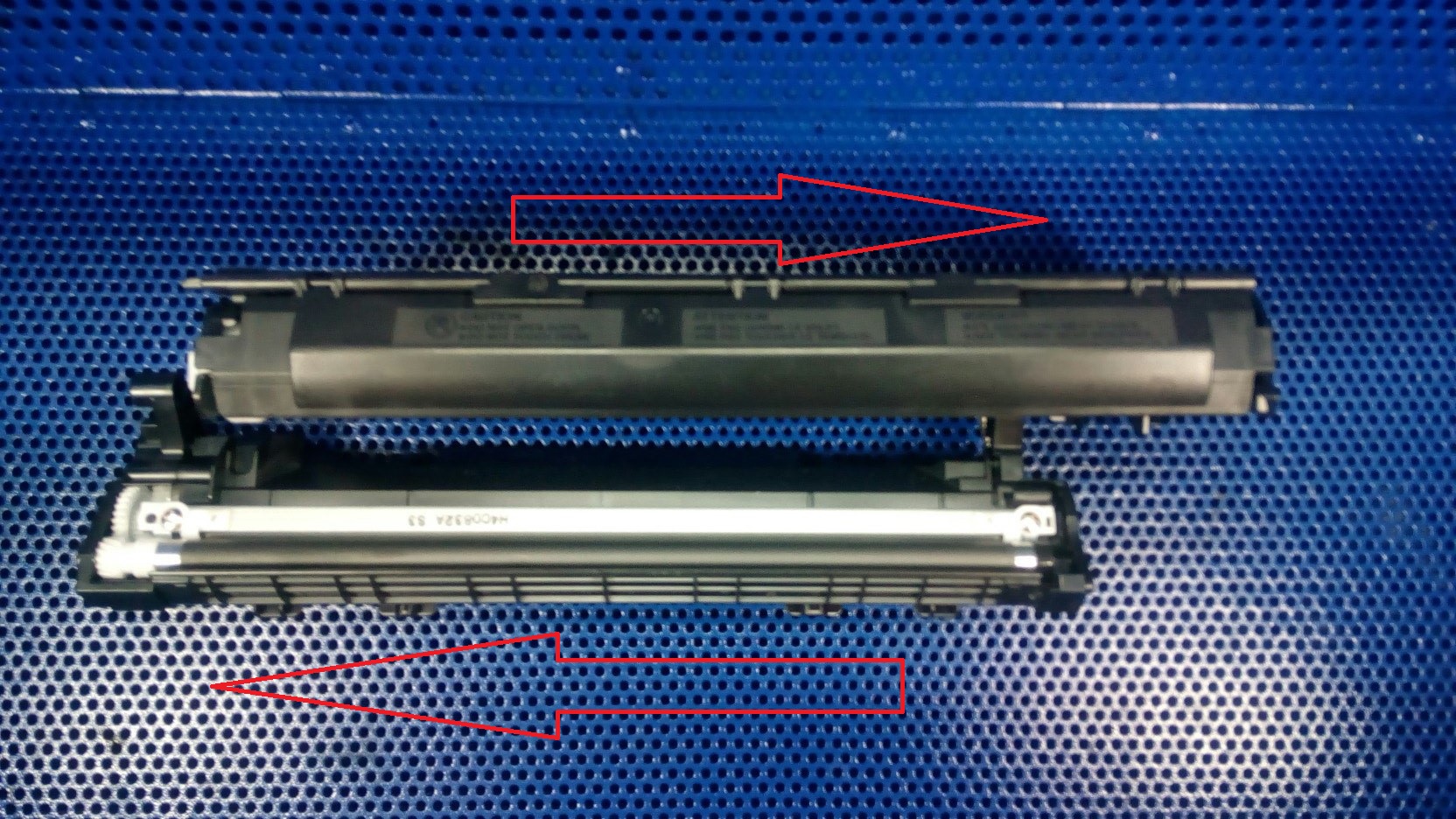

Теперь нужно разъединить половины картриджа. Возьмитесь одной рукой за одну половину, ну а другой, конечно же, за другую. И потяните их в противоположные стороны (направления движений указаны стрелками).

две части картриджа

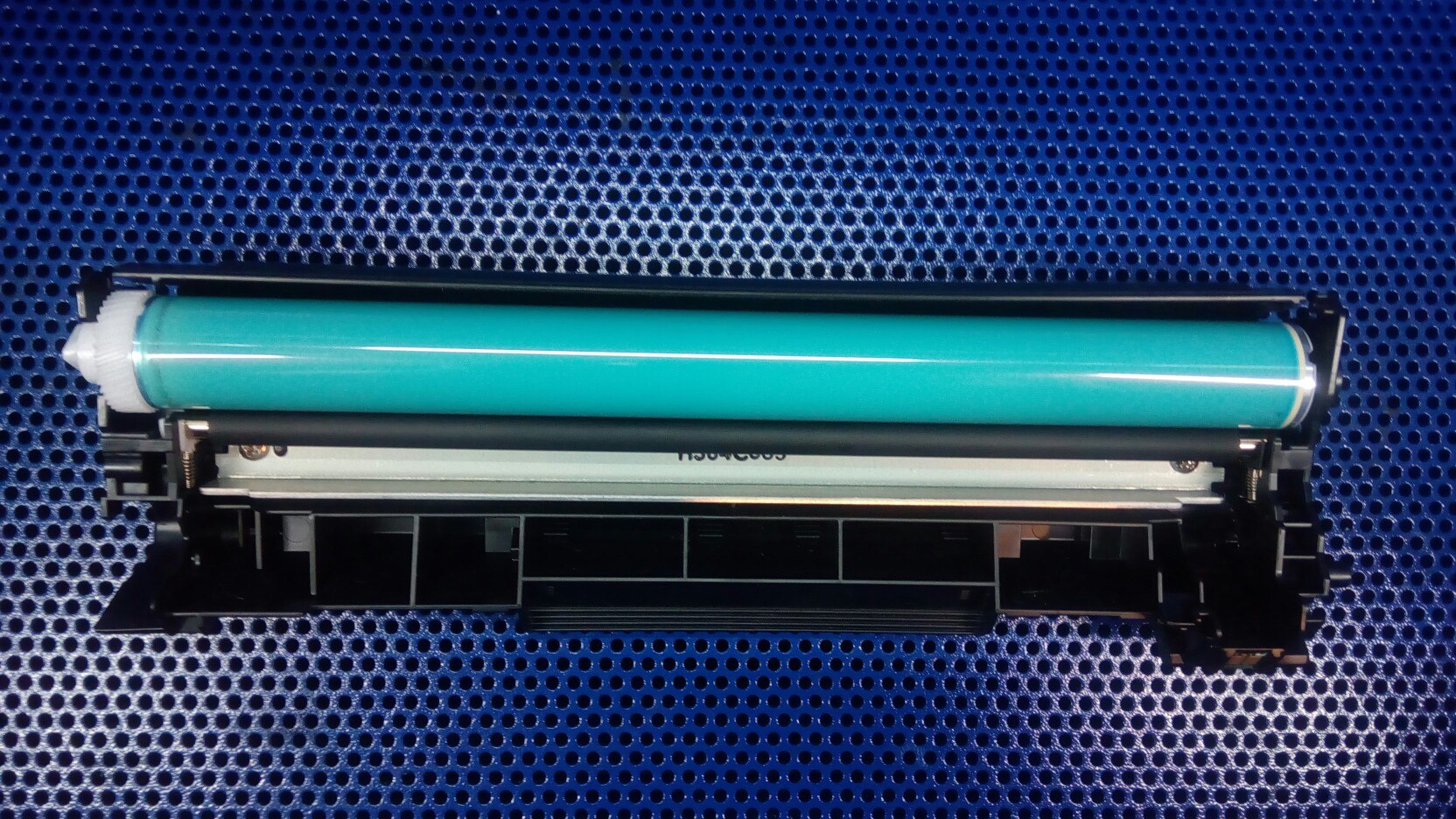

Отлично! Теперь у вас две половины картриджа. Берем ту, что с фотоэлементом.

отходная часть картриджа

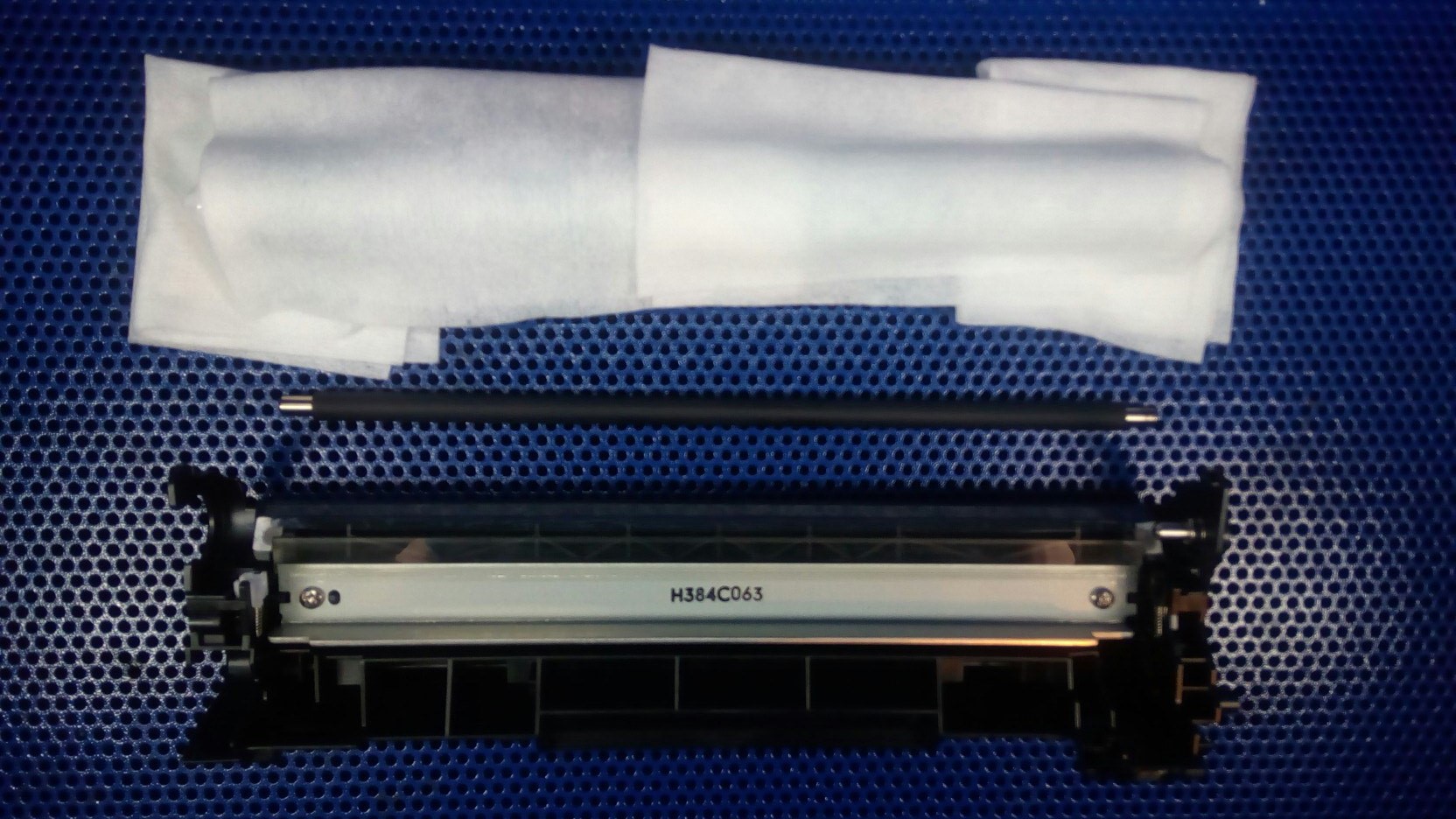

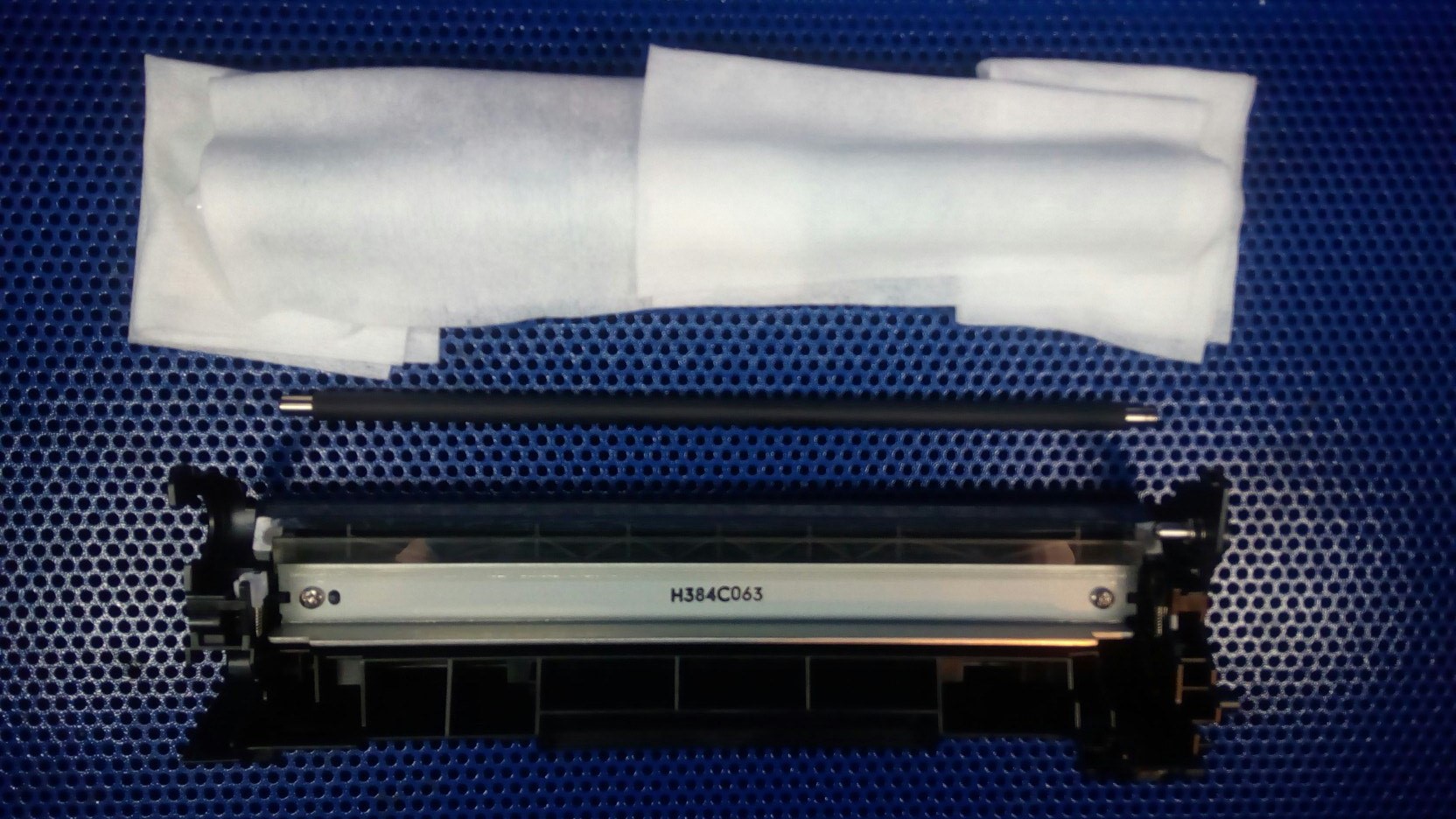

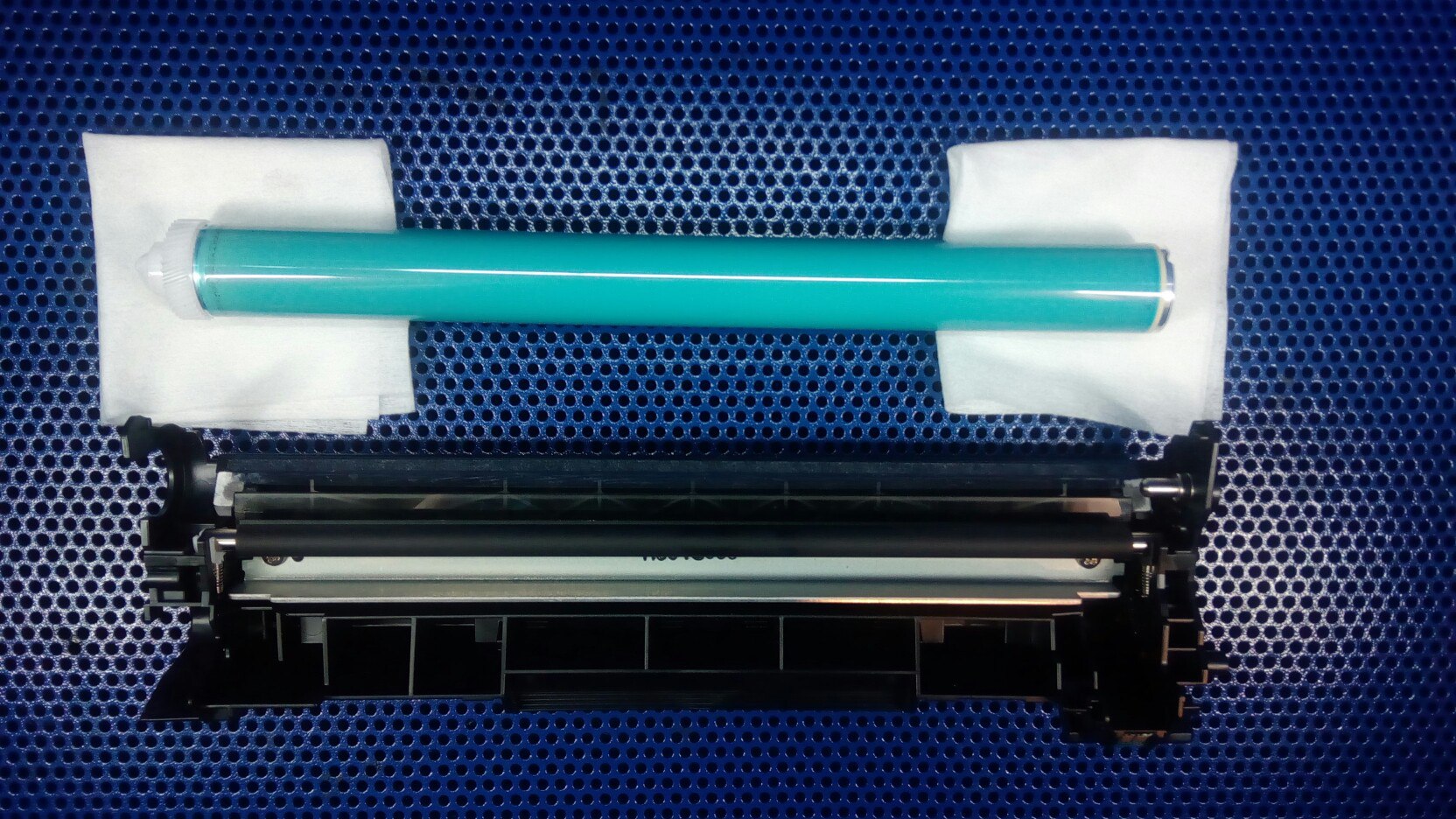

Аккуратно снимите фотобарабан, не повредив его светочувствительную поверхность. Очистите его сухой салфеткой и отложите в сторону, накрыв чем-нибудь, чтобы на него не попадал свет (это может испортить его). Затем снимите вал заряда - его также нужно очистить от налета (если картридж оригинальный, то можно воспользоваться обезжиривателем или спиртом).

вынимаем барабан.

снимаем вал заряда.

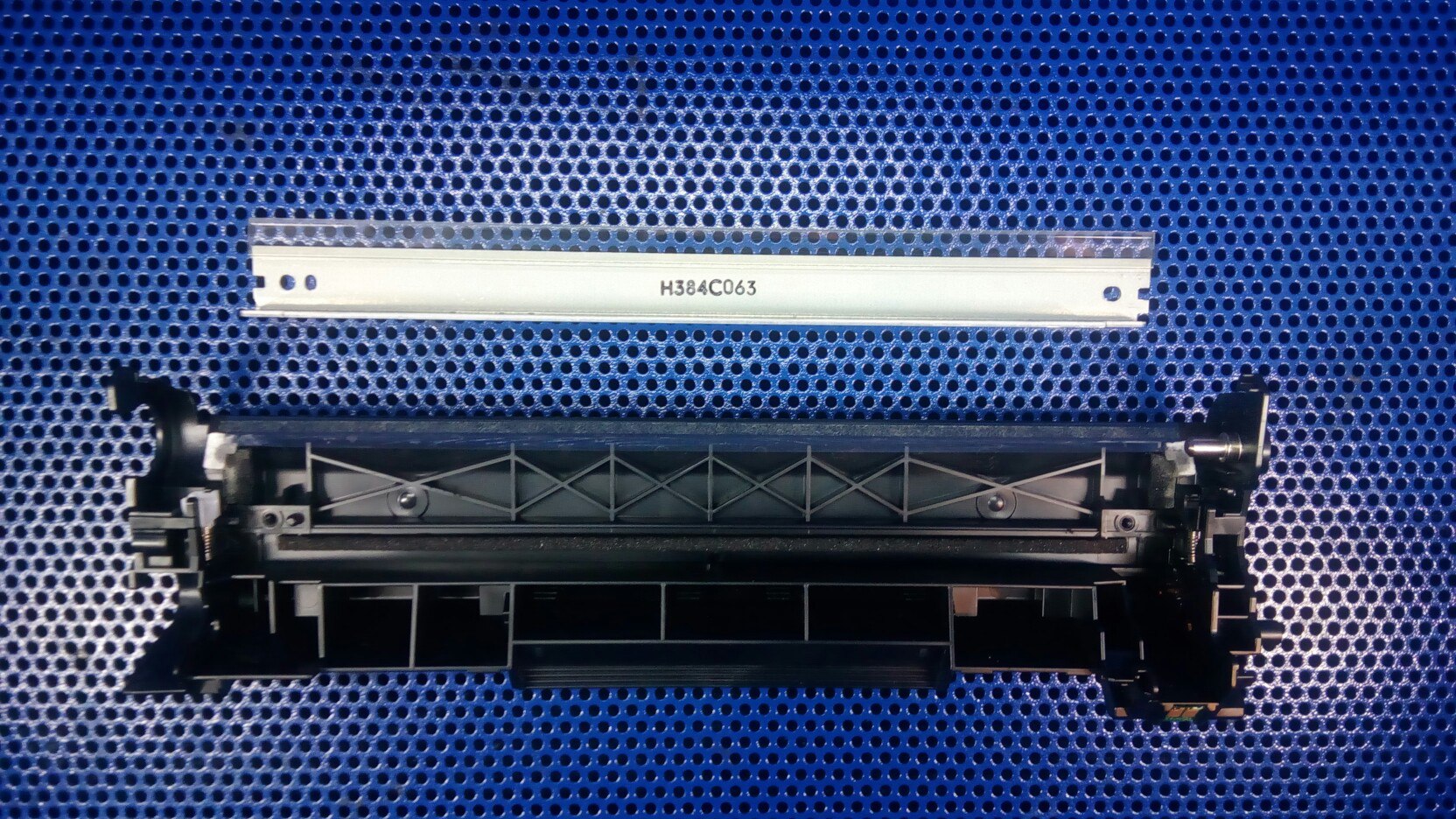

Теперь снимите ракель открутив два шурупа по бокам. И очистите содержимое бункера отработки.

вынимать ракель.

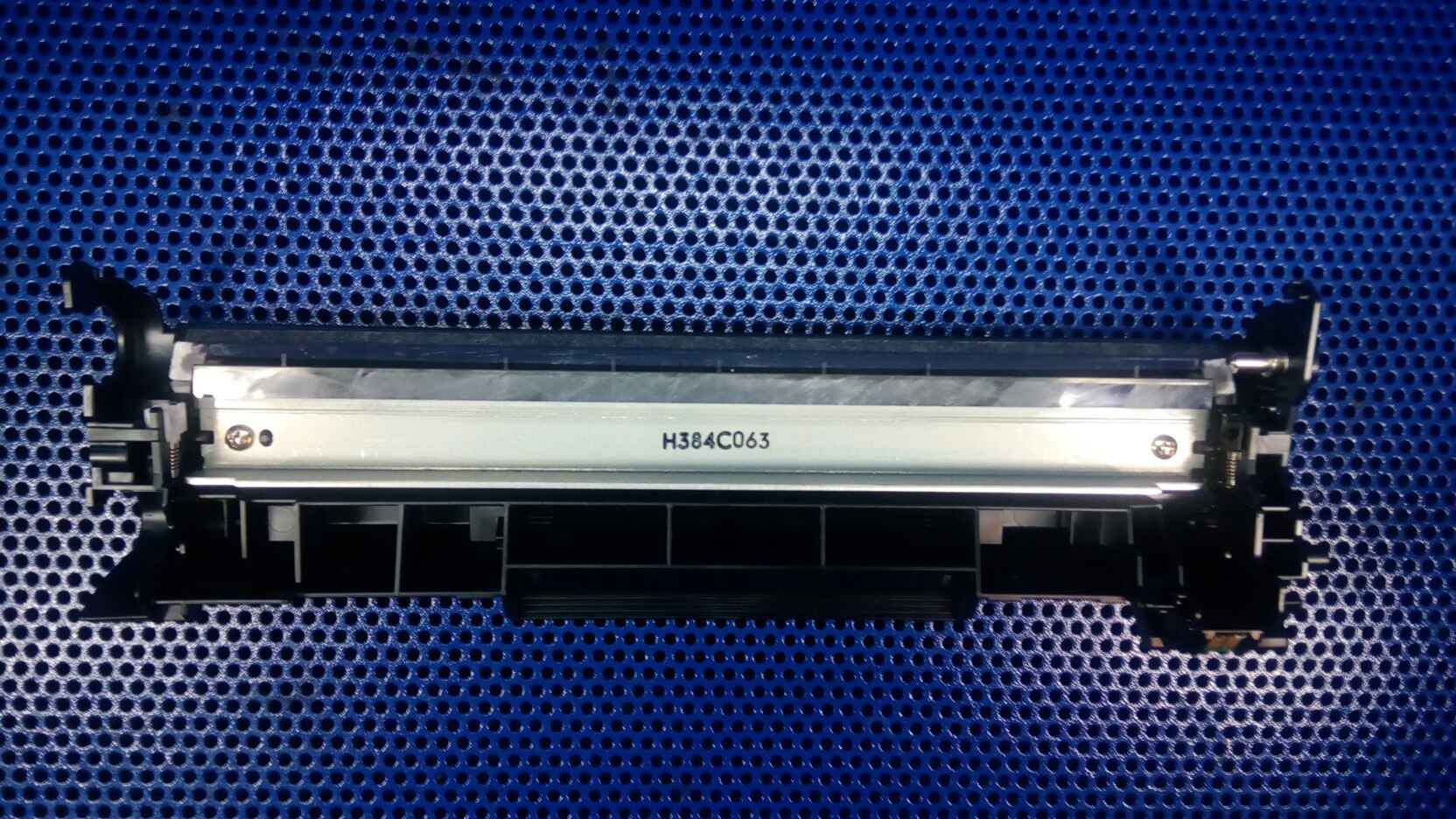

Установите обратно ракель, предварительно нанеся на него немного талька.

закрутить ракель.

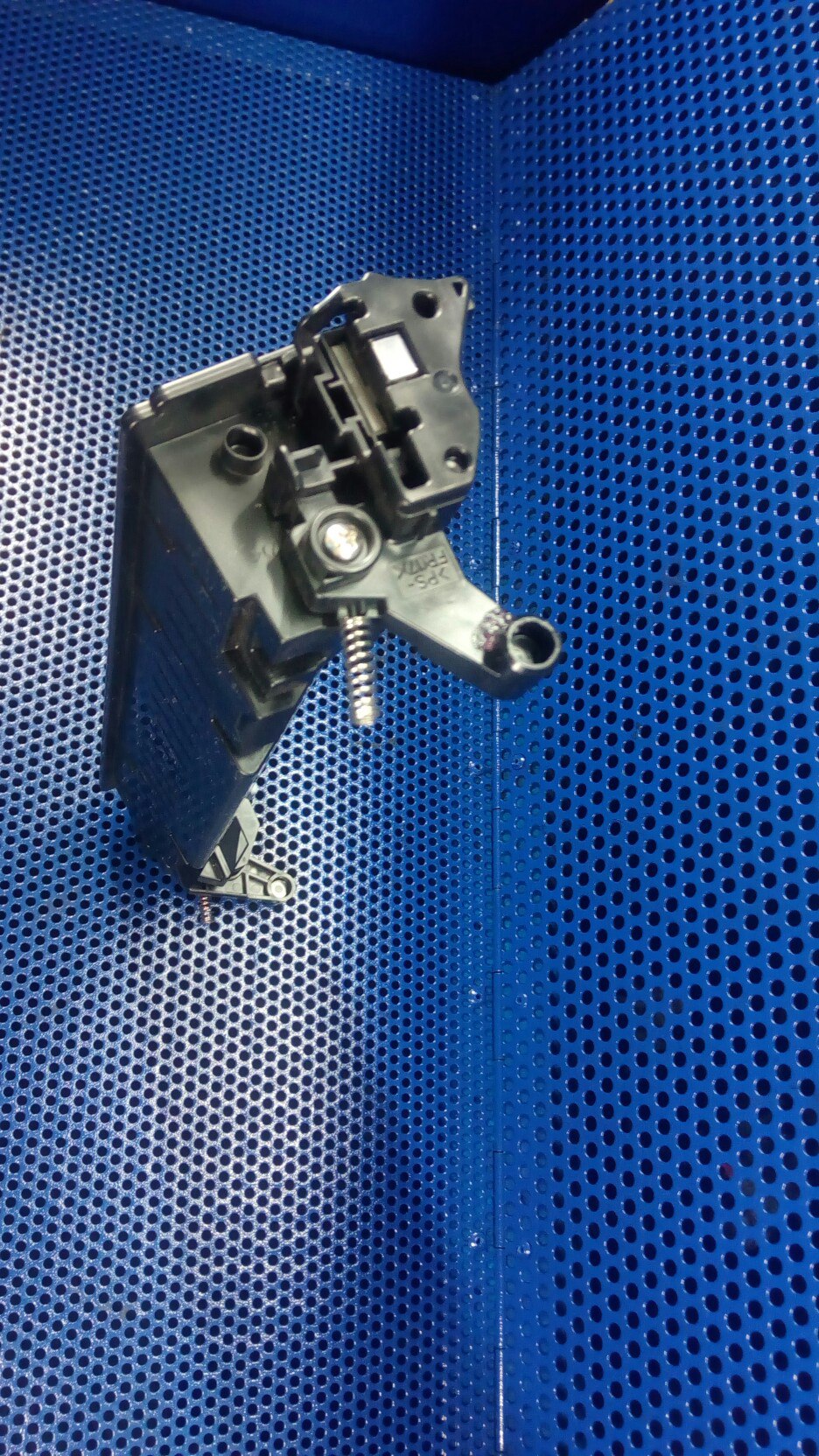

Соберите все в исходное состояние, установив вал заряда и фотобарабан (фотобарабан так же нужно защищать от попадания света). С этой половиной мы закончили, теперь возьмите другую. На боковой стороне открутите шуруп (не перепутайте боковины).

снимаем боковую крышку.

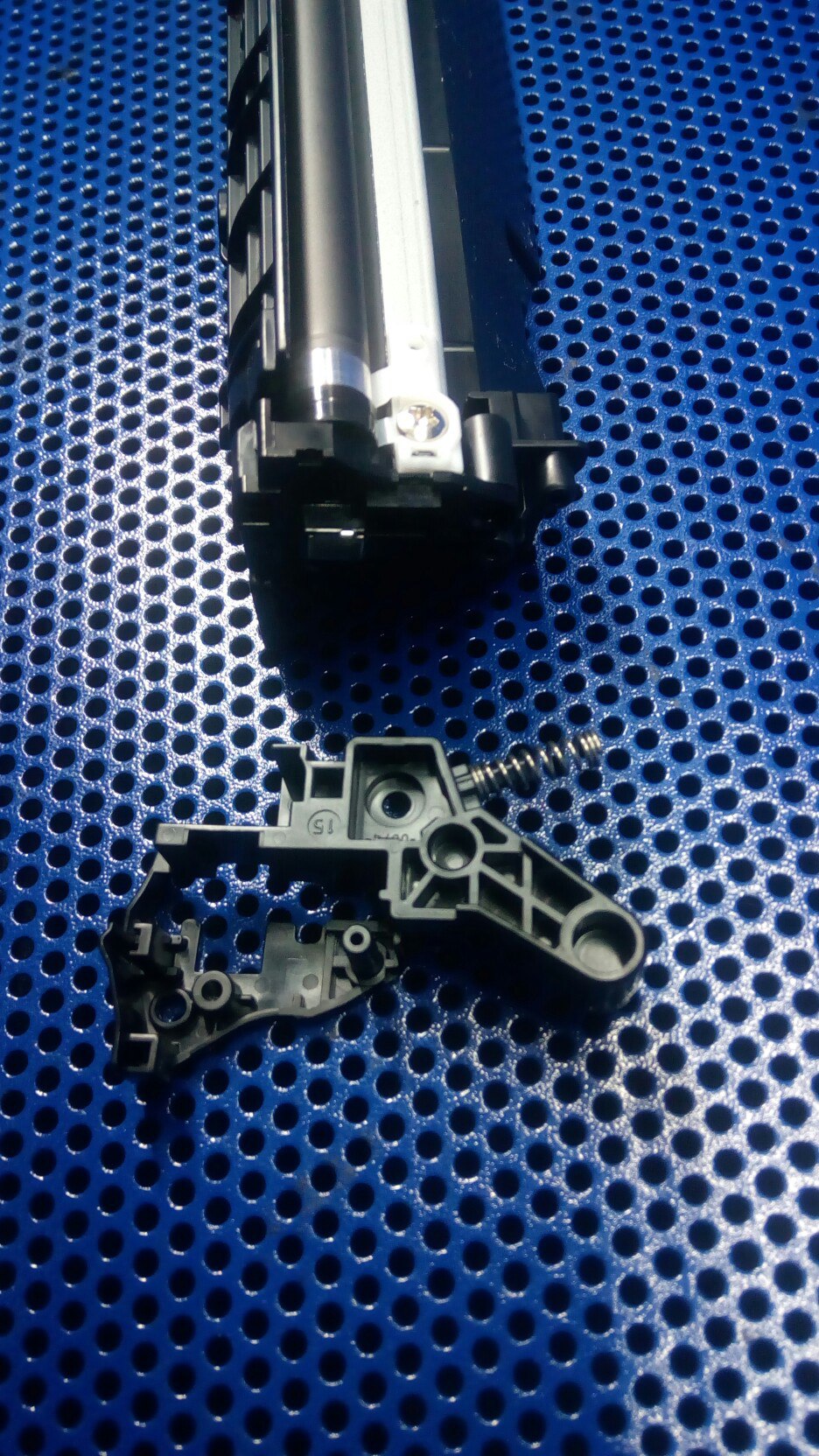

Теперь снимаем эту боковину, придерживая внутренюю втулку (обратите внимание на фотографию - как должна выглядеть боковина).

вынимаем магнитный вал.

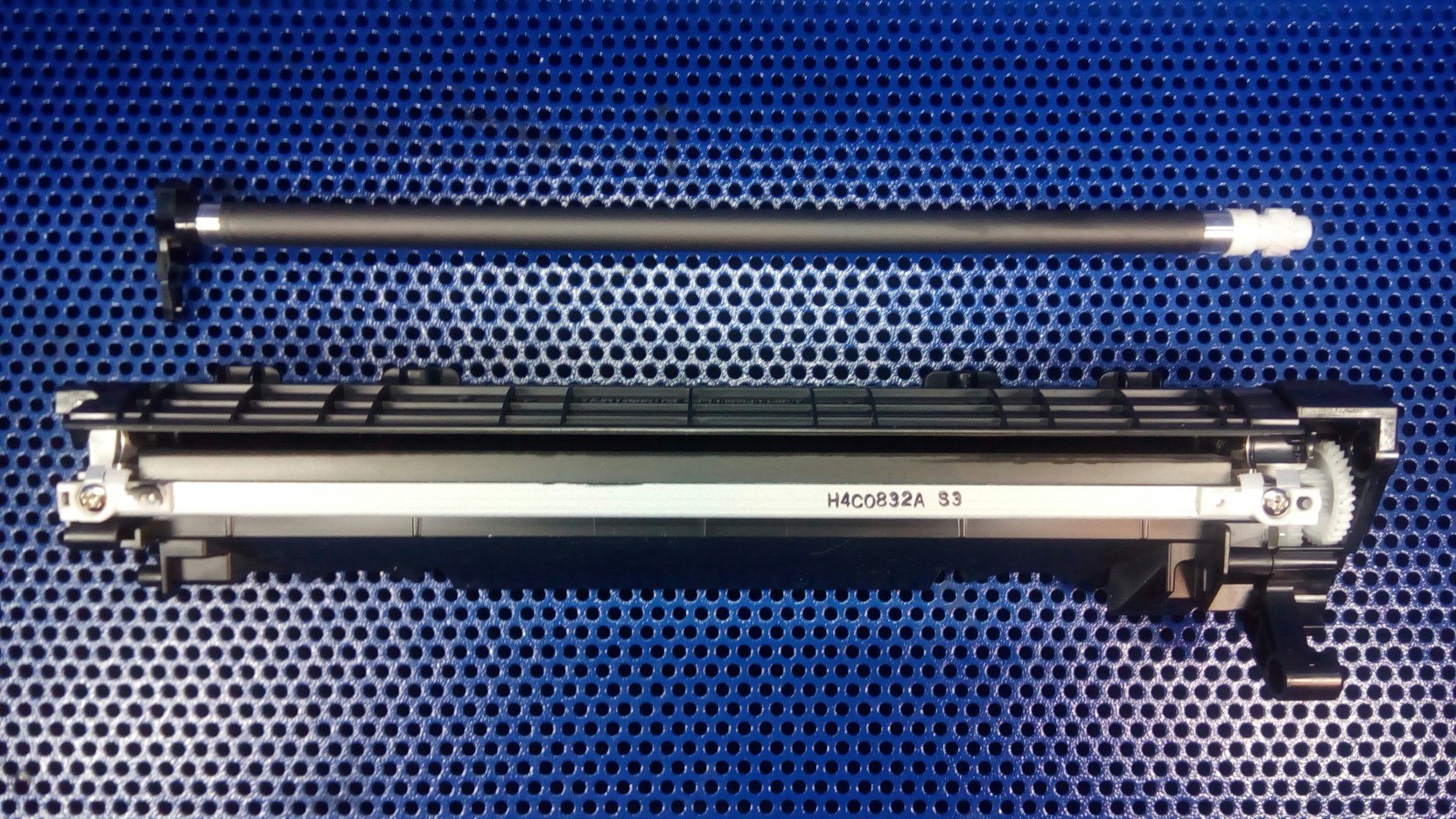

Снимите магнитный вал.

снимаем магнитный вал и чистим его.

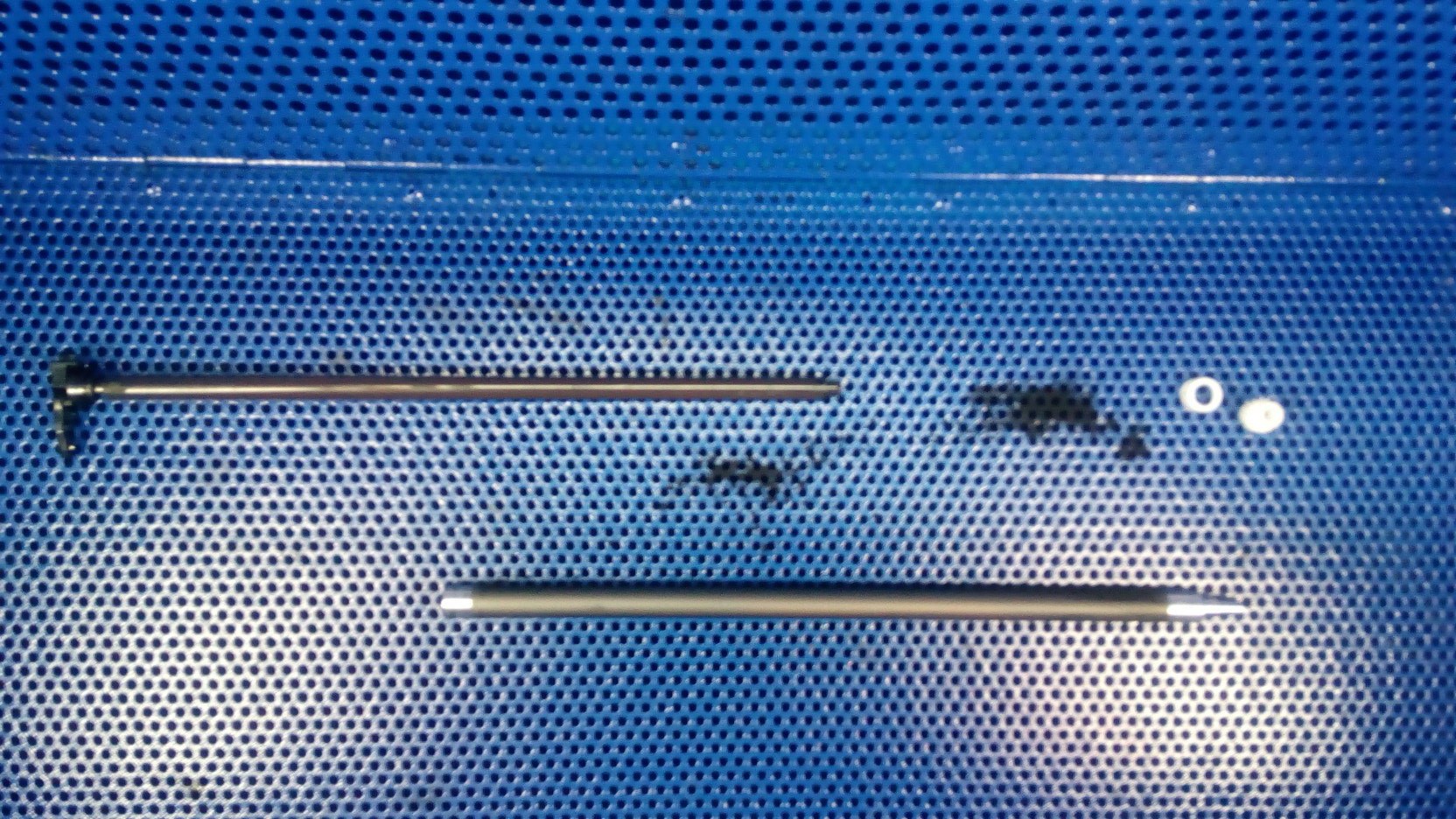

Вытащите из оболочки магнитного вала сердцевину. Очистите оболочку от тонера используя обезжириватель, если картридж оригинальный. Если картридж совместимый, то чистить магнитный вал следует сухой салфеткой и только, иначе, скорее всего, вы испортите его поверхность, что приведет к дефектам при печати (в этом случае необходимо заменить данную комплектующую). Шестеренку тоже почистите, если она в тоноре.

чистка магнитного вала.

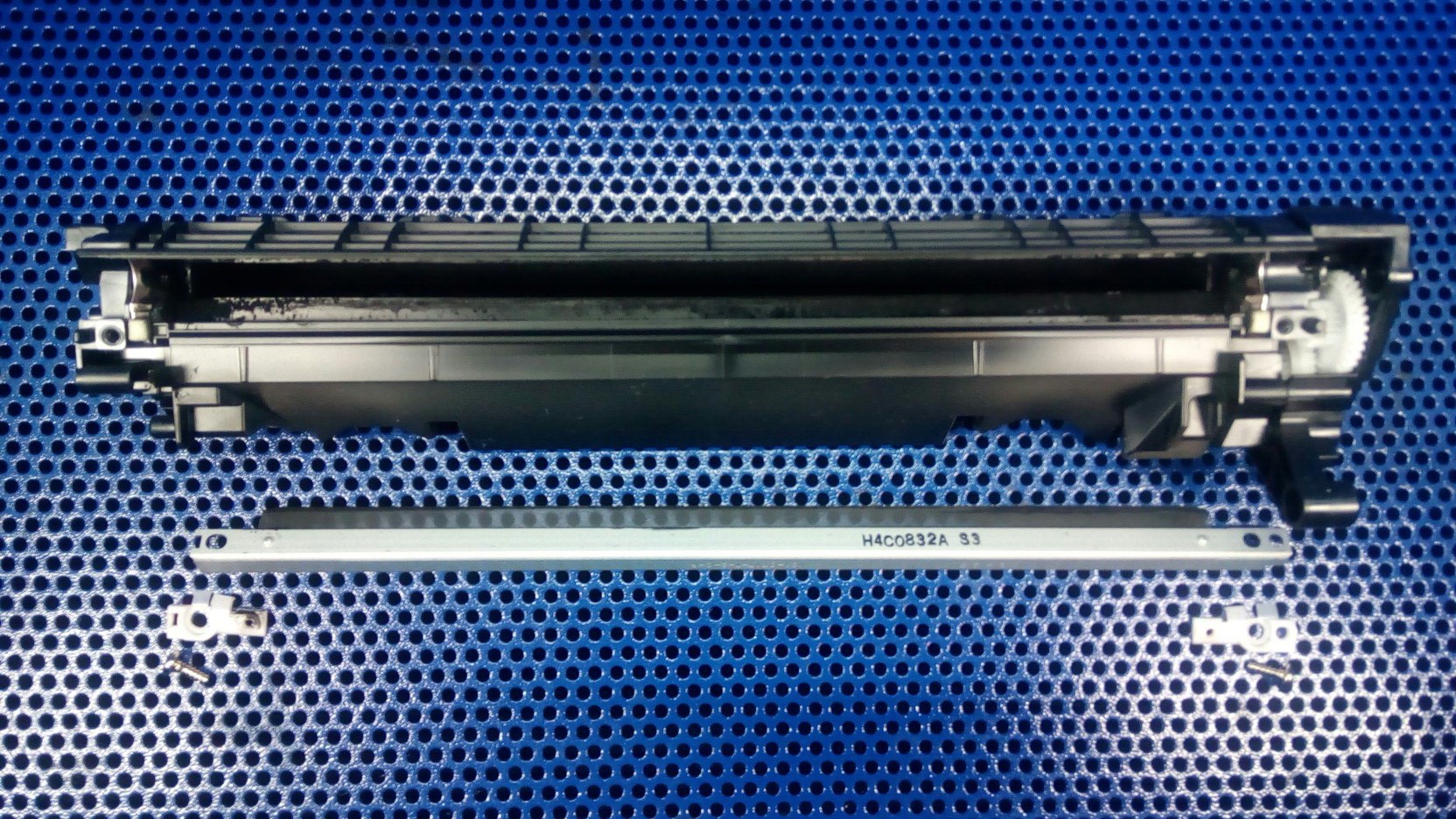

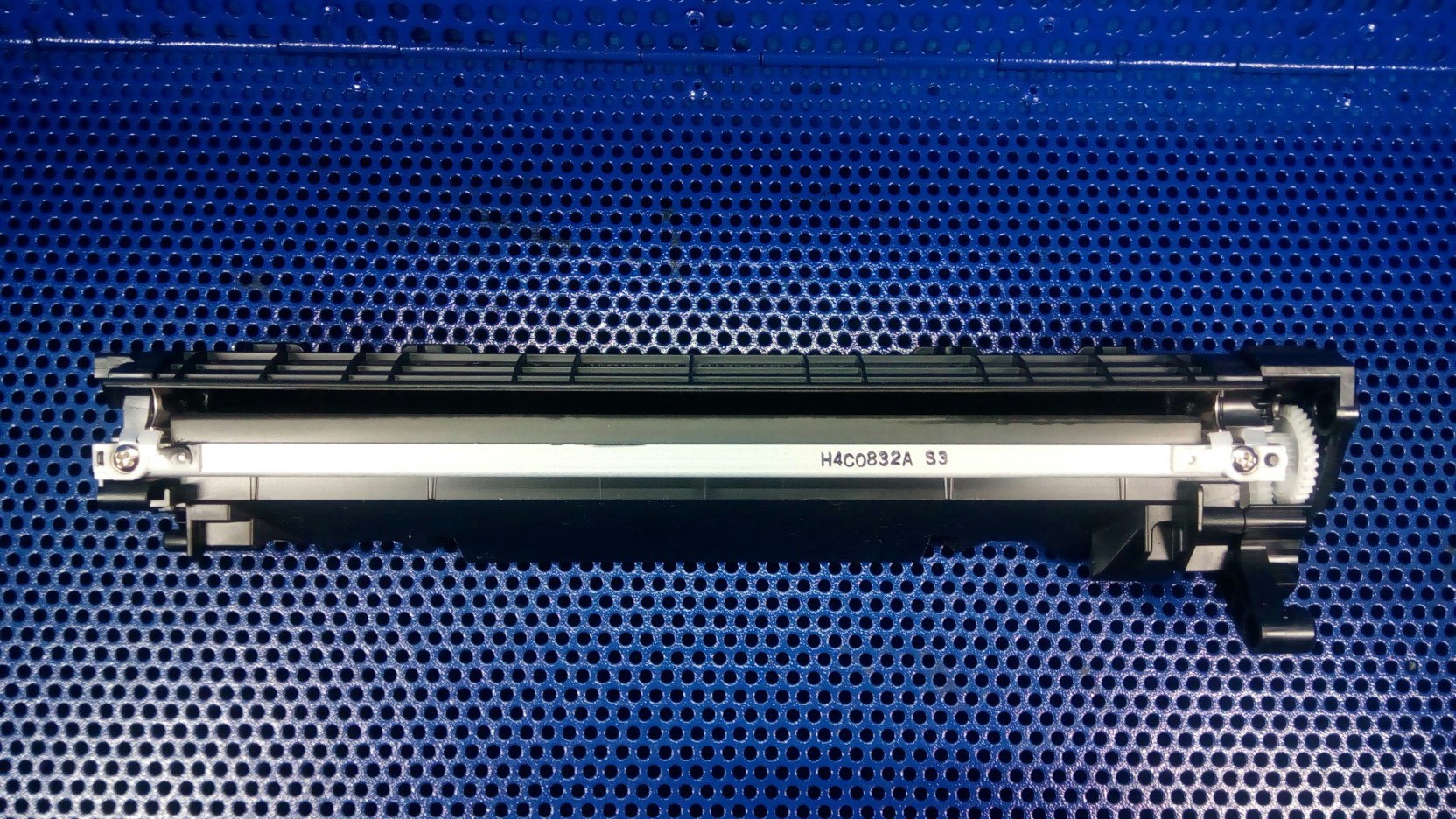

Возьмите сам бункер и снимите дозирующее лезвие, открутив два шурупа по бокам

чистка дозатора.

36.19хп

Заправка картриджа hp ce285a приступаем к завершавшему этапу. Очистите бункер от остатков тонера и засыпьте новый. Перед установкой обратно, очень тщательно очистите дозирующее лезвие от нагара с обезжиривателем или спиртом (после очистки оно должно быть абсолютно сухим). Часто, картридж печатает бледно или с дефектами именно из-за нагара на дозаторе, а не по причине изношенности фотовала. Соберите все обратно. Картридж готов к эксплуатации!)



Статья про заправку самого проблематичного картриджа: Заправка картриджа Samsung ML 2160
