Как заправить Hp Q2613X или Canon EP-27, чтобы все работало.

Сегодня мы рассмотрим с Вами, как происходит самостоятельная заправка картриджа Hp Q2613X (или Canon EP-27, идентичный по конструкции). Несмотря на то, что при заправке данной кассеты возникают некоторые трудности, сама конструкция картриджа выполнена довольно удачно. Если соблюдать всю технологию заправки такого картриджа, то прослужит Вам он долгое время. На данной модели даже фотобарабан - комплектующая, которая наиболее часто подлежит замене, выполнена так хорошо, что менять ее приходится реже, чем на других моделях Hp или Canon.

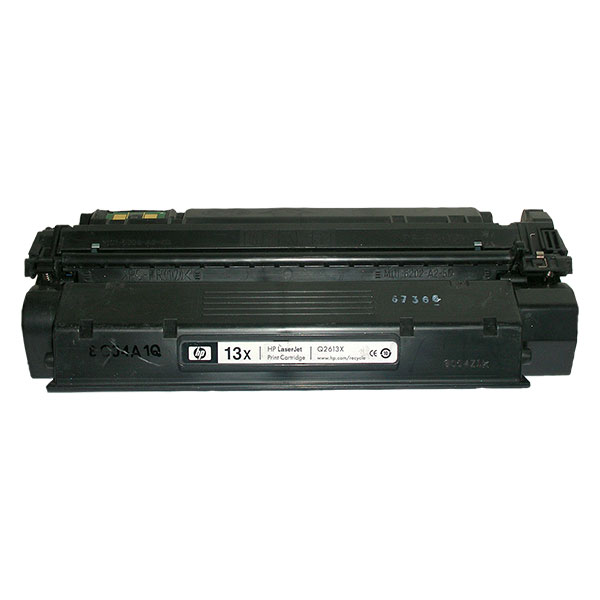

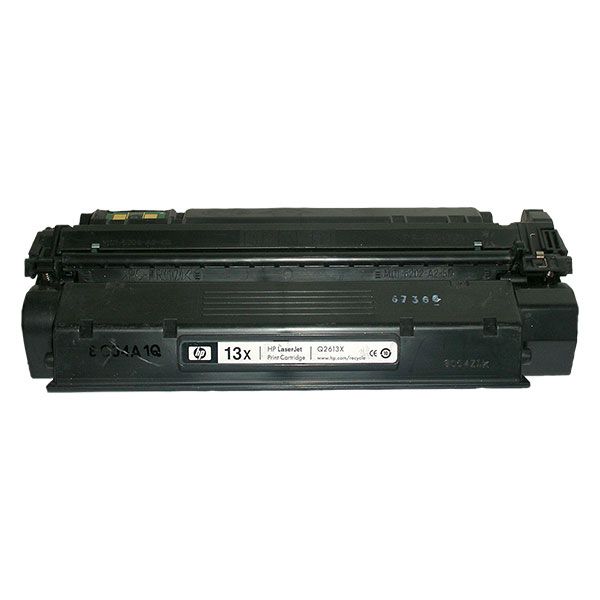

Картридж Hp Q2613X

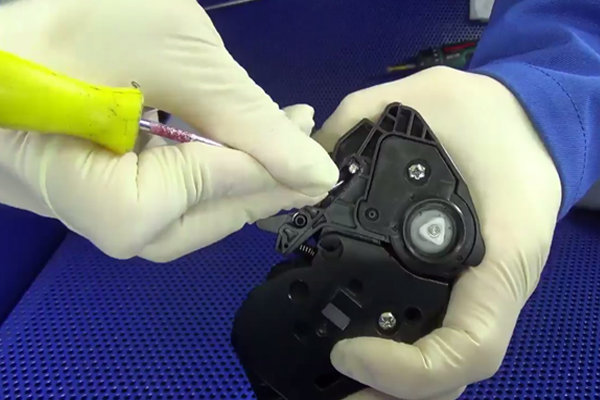

Первым делом нужно достать фиксатор со стороны шестерни фотобарабана. Для этого Вам придется немного сломать пластик, который окружает штифт, после чего поддеть его шилом.

Поддеваем фиксатор шилом

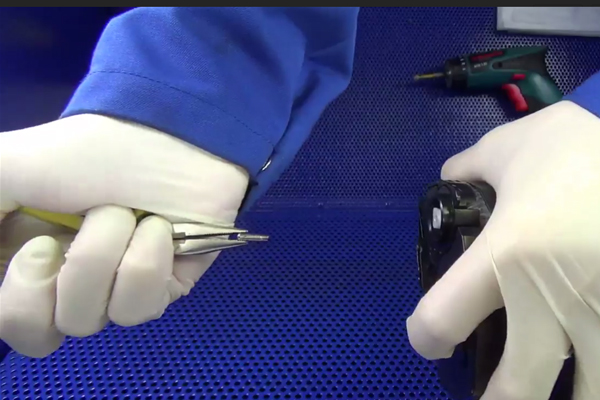

Достаем его плоскогубцами.

Извлекаем штифт плоскогубцами

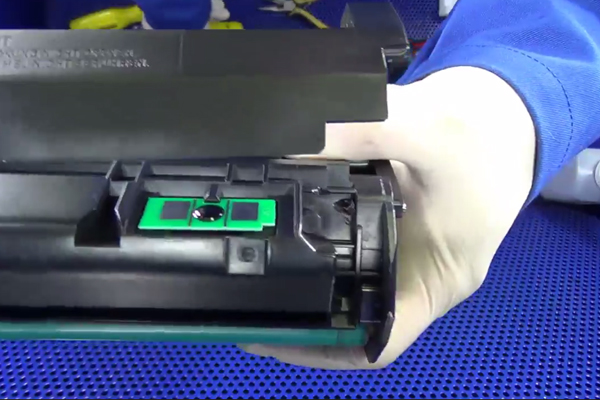

После, почти тоже самое проделываем с другим фиксом. Правда извлекать его мы будем подругому. Обратите внимание, что в корпусе под шторкой нужно проделать отверстие, чтобы вытолкнуть его наружу (легче всего разогреть шило с помощью зажигалки, тогда оно легко пройдет сквозь пластик).

Отверстие под шторкой

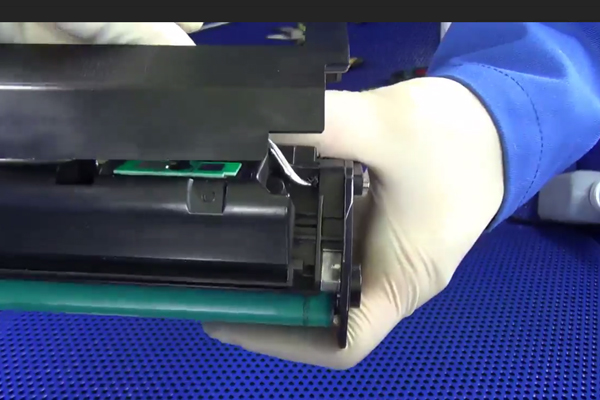

Выталкиваем фикс шилом.

Проталкиваем штифт наружу

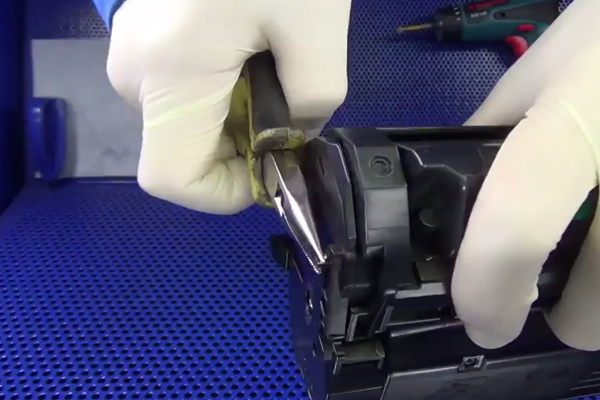

Достаем его.

Вытаскиваем штифт

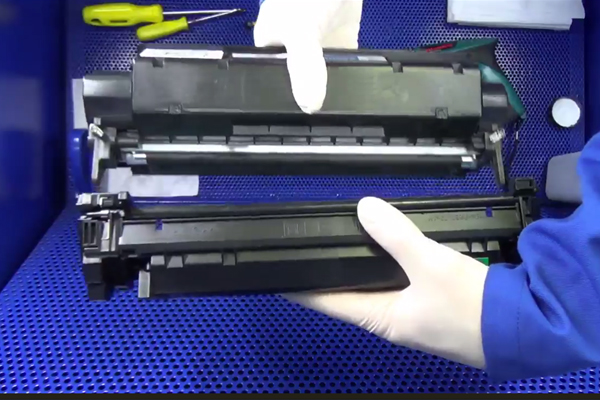

После проделанных действий, картридж Hp Q2613X легко разъединяется на две половины.

Разъединяем две состовляющие картриджа

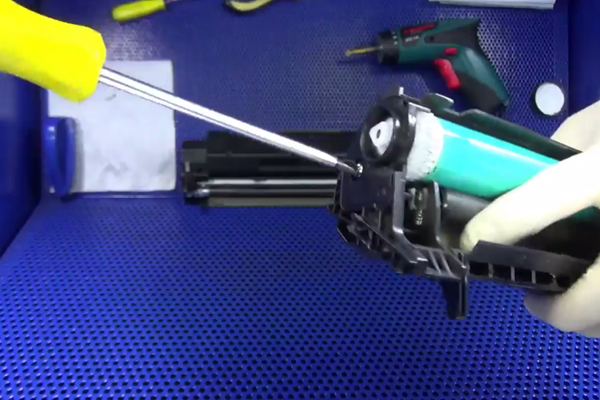

Берем ту, что с фотобарабаном. И снимаем боковину со стороны его шестерни.

Снимаем боковину

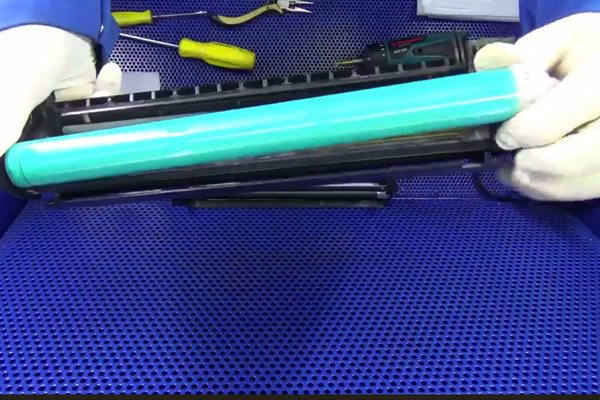

Аккуратно извлекаем фотовал. Помним, что перед установкой обратно его нужно тщательно протереть.

Извлекаем фотовал

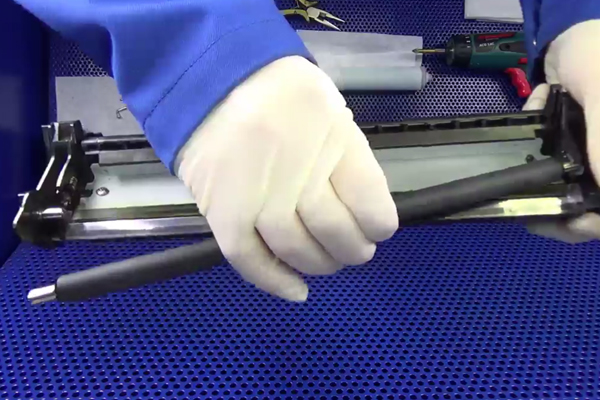

Достаем вал первичного заряда. Его также нужно очистить перед установкой обратно, но протирать можно исключительно сухой салфеткой, чтобы не испортить поверхность (что приведет к погрешностям при печати). Налет очень хорошо убирает вафельное полотенце.

Извлекаем вал заряда

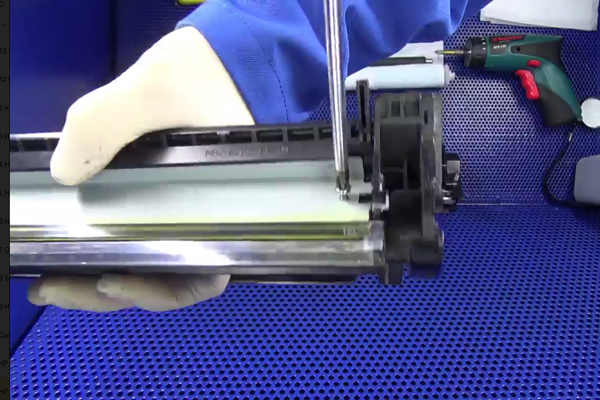

Теперь нужно снять ракель, открутив два шурупа, которые его фиксируют. Очистите бункер отработки.

Откручиваем шурупы

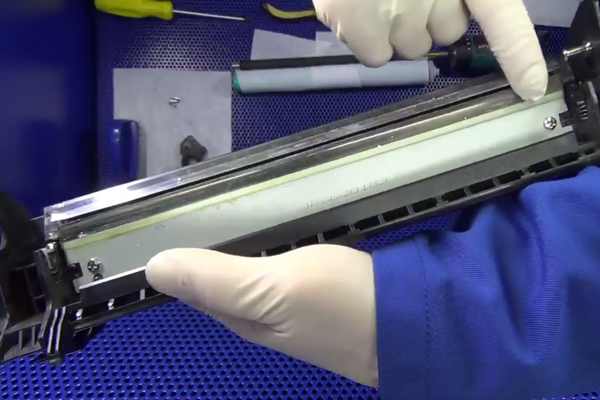

Перед установкой обратно не забудьте нанести на лезвие ракеля немного талька. И соберите эту половину в исходное положение.

Нанесите немного талька на лезвие

Возьмите другую половину и снимите боковину со стороны контакта магнитки.

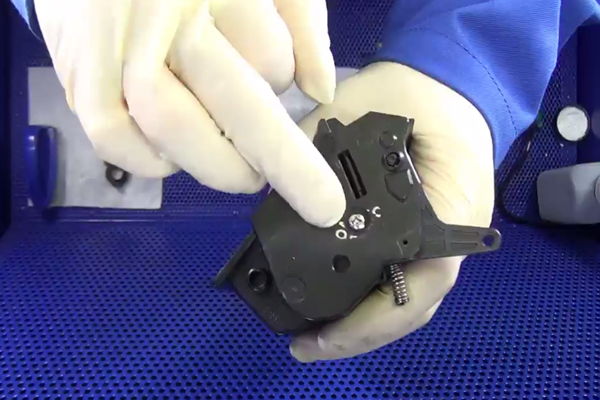

Открутите шуруп

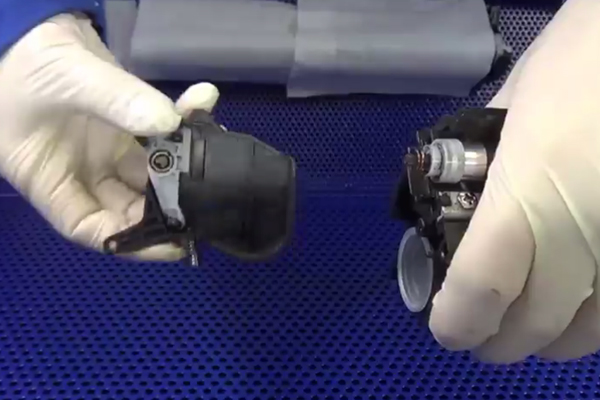

Снимите боковину

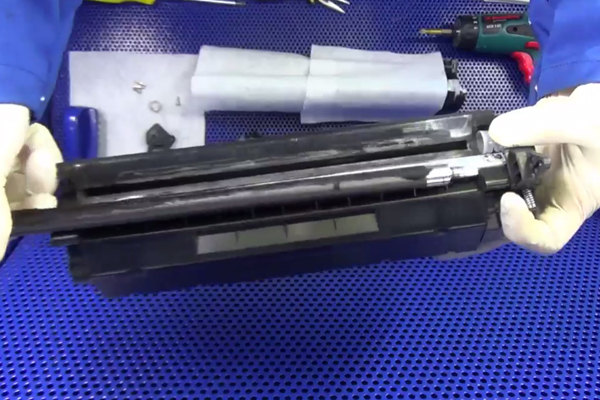

Запомните как сердцевина магнитного вала фиксируется в боковине картриджа Hp Q2613X. Придерживая шестеренку, извлеките магнитку.

Достаньте вал первичного заряда

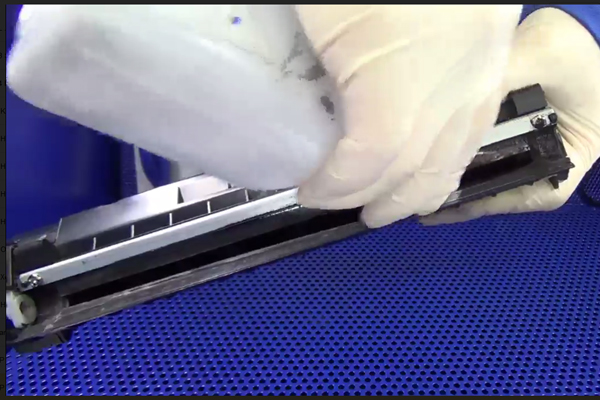

Теперь заправка картриджа Hp Q2613X (Canon EP-27).

Заправка картриджа Hp Q2613X

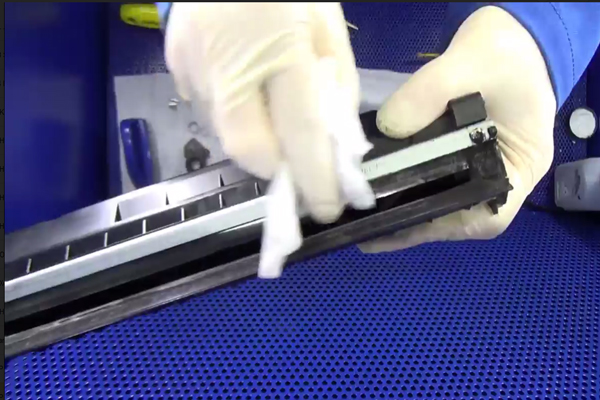

На этом заправка картриджа Hp Q2613X (или Canon EP-27) подошла к концу. Все, что осталось сделать - это очистить дозирующее лезвие, магнитный вал.

Очистка дозатора

И собрать картридж Hp Q2613X (Canon EP-27) обратно в исходное состояние. Будьте внимательны, когда будете вставлять штифты (не промахнитесь). Если штифт выпадет, когда картридж будет установлен в печатное устройство, то это приведет к большой проблеме, ведь чтобы извлечь картридж придется разбирать половину принтера. Так что, если хотите обезопасить себя от такой беды, то после установки фиксов проверьте насколько прочно они удерживают две половины картриджа вместе. А после закрепите фиксаторы с помощью термоклея. Заправка картриджа Hp готова!
