Инструкция по заправке картриджа Samsung 101/111 и разбор проблемы грязной печати.

В этой статье я расскажу, как разобрать и заправить тонер-картридж Samsung 101/111. А так же речь коснётся одной очень распространённой в холодное время года проблемы, с которой можно столкнуться сразу после заправки. Хочу на всякий случай отметить, что конструкционной разницы между картриджами Samsung 101 и Samsung 111 абсолютно никакой, поэтому руководство подходит для обеих моделей.
Картридж Samsung 101
Дефект печати Samsung 101

Для работы нам понадобится: крестовая и плоская отвёртки, салфетки, обезжириватель, тонер, тальк или детская присыпка, очень желателен термоклей. Заранее хочу предупредить, что в холодное время года лучше постарайтесь купить тонер побледней. Далее я объясню почему. Так же, если ваш принтер не прошит, то вам придётся купить новый чип для картриджа. Проверить прошивку можно, заклеив чип на картридже скотчем и вставив его в принтер. Чип находится на боковой крышке, он большой - не пропустите. Если печатает с заклеенным чипом или без чипа - то принтер прошит и чип вам не нужен. Заклеивая чип, убедитесь, что скотч закрывает только контакты чипа, а не контакты ещё и всей боковой крышки.
Перед началом работы сразу достаньте тонер и как следует встряхните его. Тонер не должен быть холодным, можно поставить его на батарею. Пока вы разбираете картридж, он как раз согреется.

Чтобы разобрать картридж, снимаем боковые крышки. Они держаться на одном зацепе каждая. Если у вас новый оригинальный картридж, который до этого никогда не разбирался, то боковые крышки держатся так же на нескольких пластиковых клипсах. А если картридж китайского производства, то вместо клипс будут болты. Сломать клипсы аккуратно можно тонкой плоской отвёрткой. Нужно будет подсунуть отвёртку между корпусом и боковой крышкой в местах расположения клипс и "отогнуть" крышку от корпуса. Ломая клипсы, следите за изгибанием пластика и меняйте точку давления на клипсу, чтобы не проломить пластик самой крышки.
Картридж Samsung 101
Боковая крышка картридж Samsung 101
Боковая крышка картридж Samsung 101

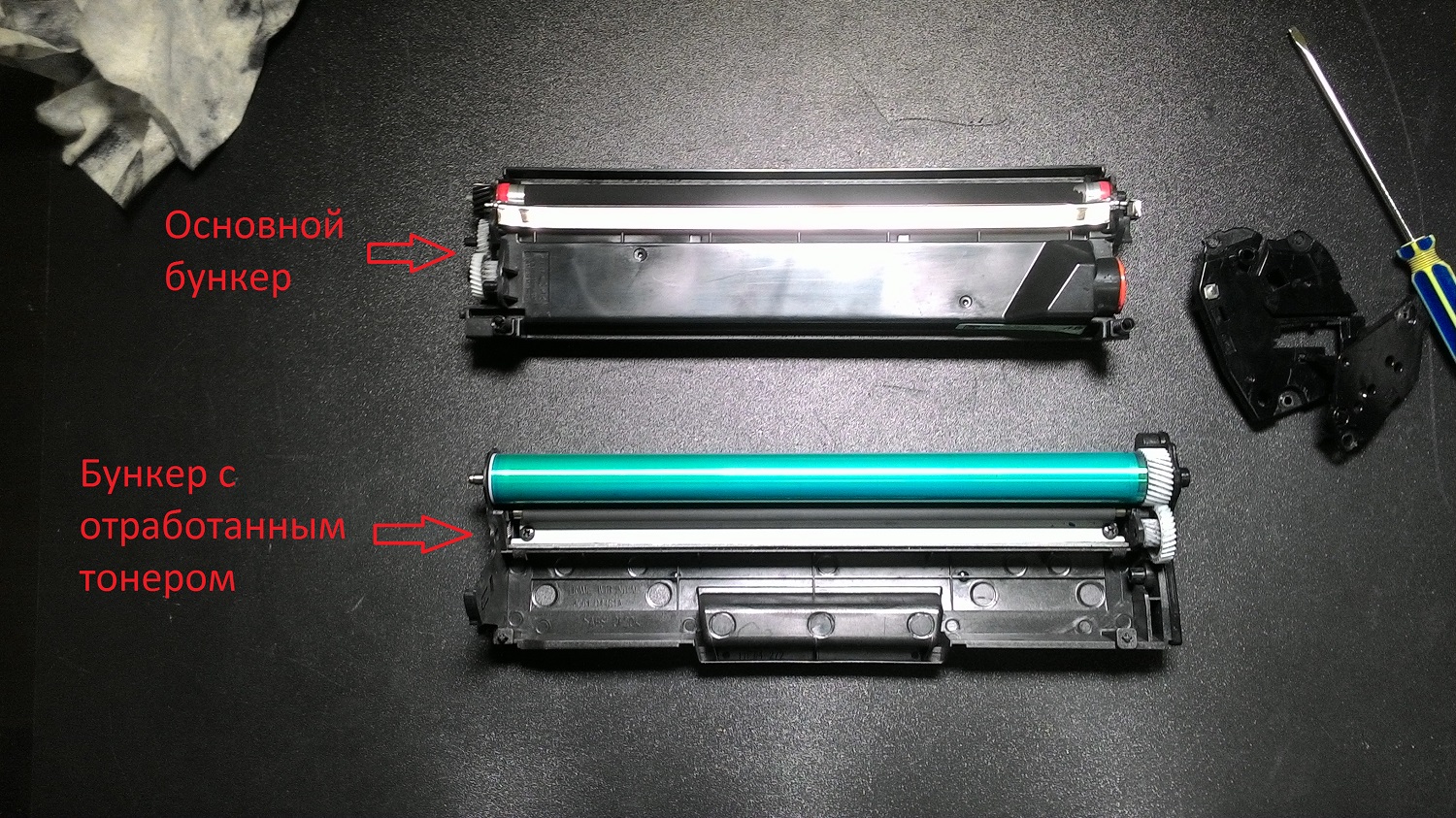

Сняв боковые крышки, получаем возможность разделить картридж на две части, два бункера, их больше ничто не держит.
Картридж Samsung 101Картридж Samsung 101
Очень рекомендую сразу же снять и отложить в сторонку вот эти две пружины - они очень слабо закреплены и имеют свойство теряться в процессе работы с картриджем.
Картридж Samsung 101
Теперь берём бункер с отработанным тонером, это часть с фотобарабаном.
Картридж Samsung 101
Наша задача - почистить рабочие детали и обязательно высыпать весь отработанный тонер. Для этого снимаем боковую крышку, которая находится с правой стороны бункера.
Разборка картриджа Samsung 101
Она также будет на пластиковых клипсах, если у вас новый картридж, и на болтах, если картридж китайский. Сняв эту крышку, получаем возможность снять фотобарабан. На некоторых китайских моделях снимать данную крышку может вообще не потребоваться, в таком случае вы увидите в левой части бункера вырез около спицы фотобарабана, позволяющий извлечь его не снимая крышку.
Бункер с отработанным тонером Samsung 101
Фотобарабан нужно протереть сухой салфеткой и отложить. Крайне не рекомендую тереть фотобарабан с использованием каких-либо жидкостей.  Затем снимаем вал заряда, это резиновый ролик под фотобарабаном. Его можно протереть влажной салфеткой, он должен быть равномерного чёрного или серого цвета. Теперь можем отвинтить ракель, это металлическая пластина с резиной. За ним-то и будет находиться отходник с отработанным тонером, который нам нужно высыпать.
Отходник Samsung 101

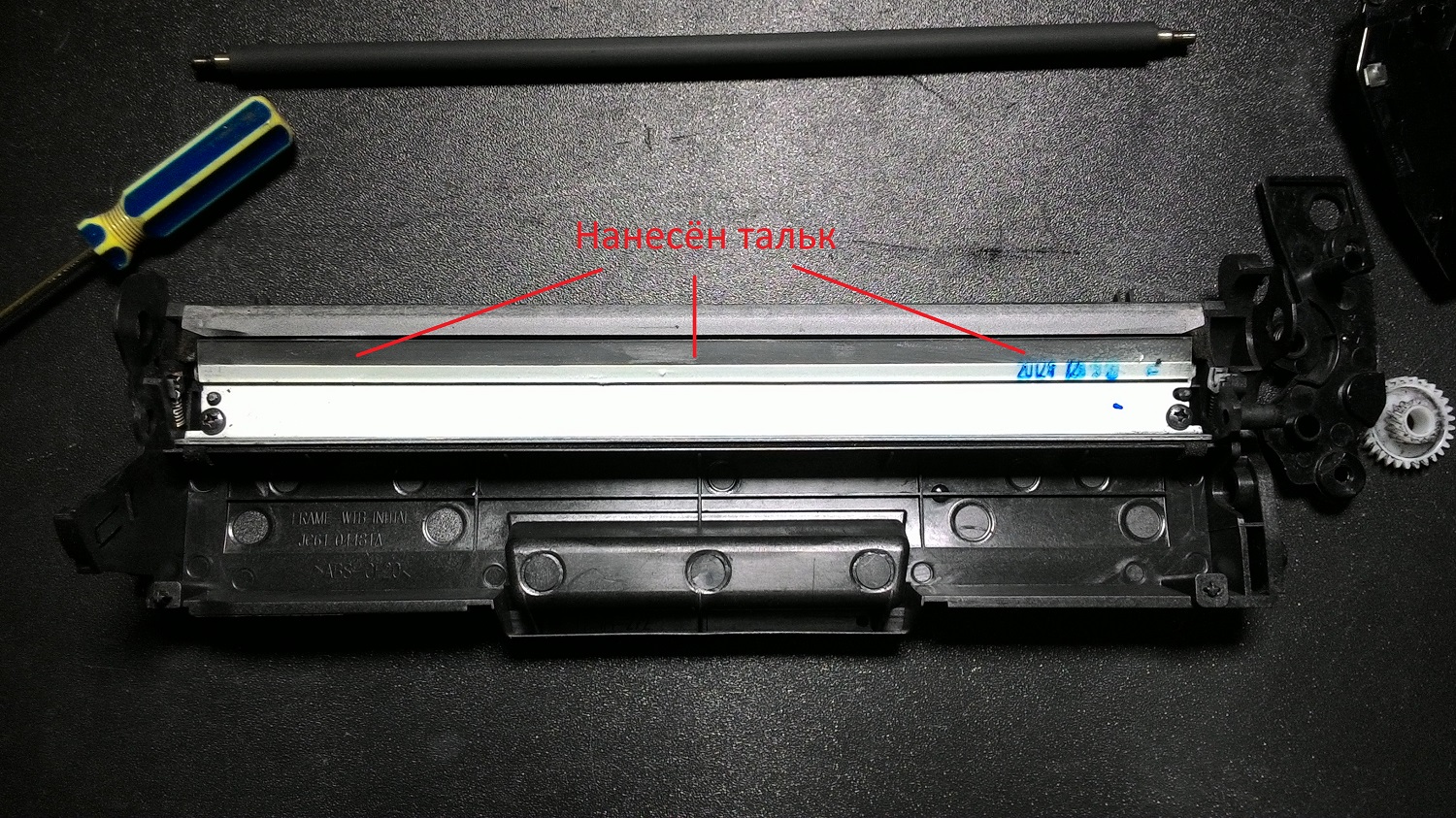

Установив ракель на место, смажьте резиновую его часть тальком или детской присыпкой. Иначе вам грозит в лучшем случае скрип при печати, а в худшем - поломка картриджа. Если ракель не смазать - его иногда срывает.
Отходник Samsung 101
Закончив с ракелем, устанавливаем все детали бункера с отработкой на место. Устанавливая небольшую боковую крышку на бункер, обратите внимание, что на ней есть вырез для спицы фотобарабана. Спицу нужно будет повернуть в определённое положение, чтобы крышка правильно села.
Бункер с отработанным тонером Samsung 101
Бункер с отработанным тонером Samsung 101
Далее берём основной бункер, туда мы будем засыпать новый тонер.
Основной бункер Samsung 101
С правой стороны бункера есть пробка, которая так и манит просто открыть её, засыпать новый тонер, и дело с концом.
Основной бункер Samsung 101 пробка
Однако сделав так, вы почти наверняка будете недовольны результатом. Картридж будет печатать либо бледно, либо вообще как до заправки, либо с дефектами. Может быть и всё вышеперечисленное сразу. Поэтому детали картриджа обязательно нужно почистить. Но для начала стоит ссыпать из картриджа старый тонер, поэтому пробку всё же откроем. Для этого поддеваем пробку плоской отвёрткой или ножом (аккуратно, не повредите пробку!).
Основной бункер Samsung 101 пробка
Высыпав весь старый тонер, устанавливаем пробку на место. Для тех, кто не хочет ссыпать старый тонер из соображений экономии - дефекты при печати для вас почти гарантированы. Нельзя смешивать разные виды тонера, а вы едва ли знаете, какой тонер был засыпан до вас. Так же нельзя перегружать картридж.
Теперь отвинчиваем шуруп около пробки с правой стороны картриджа. Он держит крохотную боковую крышку, сняв которую, мы получаем возможность вынуть вал проявки.
Основной бункер Samsung 101

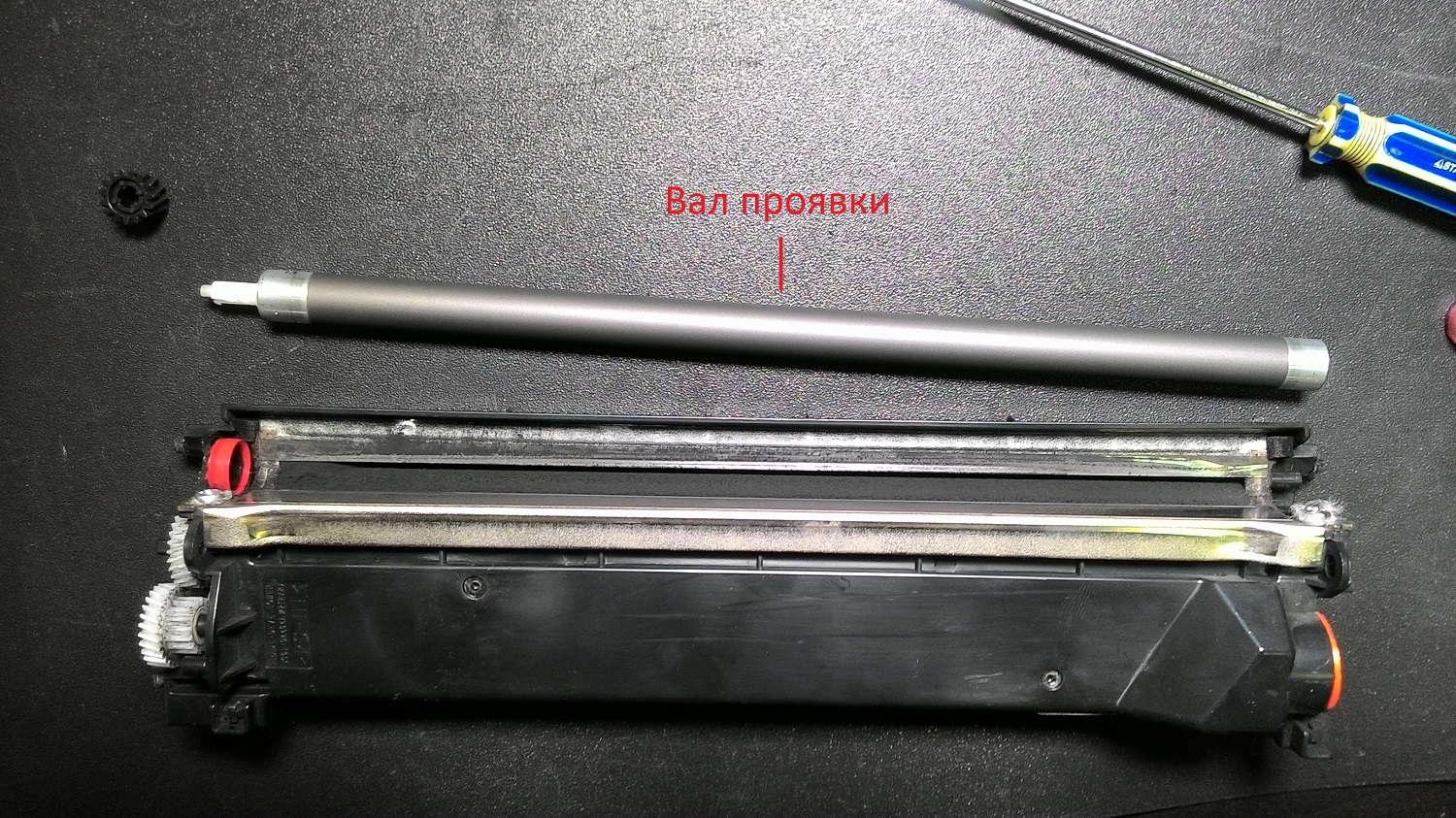

Разборка основного бункера Samsung 101
Разборка основного бункера Samsung 101
Разборка основного бункера Samsung 101
С вала проявки нужно будет снять шестерёнку, она держится на пластиковом зацепе. Не сломайте этот зацеп.
Зацеп вала проявки Samsung 101
Вал проявки нужно тщательно протереть сухой салфеткой и отложить в сторону. Стоит обратить внимание на две пластиковые втулки по бокам вала проявки - не теряйте их. Без них картридж будет печатать с дефектами.
Втулки Samsung 101
Сняв вал проявки, будьте осторожны с бункером и не вертите его во все стороны, поскольку сейчас бункер открыт и остатки тонера в нём могут просыпаться. Под валом проявки находится дозирующее лезвие (далее - дозатор).
Дозатор Samsung 101
В процессе работы картриджа на дозаторе скапливается нагар, который обязательно нужно удалить, чтобы картридж печатал ярко и без белых полос. Нагар будет на самой кромке дозатора. На фото я снял дозатор для наглядности, однако, если вам удастся очистить его не снимая, то так даже лучше.
Дозатор Samsung 101
Дозатор Samsung 101
Для удаления нагара лучше всего воспользоваться салфеткой, пропитанной обезжиривателем. Дозатор очень мягкий, поэтому протирать его нужно аккуратно и без давления. Если вы сняли дозатор - ни в коем случае не протирайте его обхватив с обеих сторон. Если дозатор погнуть - картридж будет сильно мазать при печати. Китайские дозаторы, которые можно приобрести для замены, часто слишком низкого качества, поэтому погнутый дозатор может вылиться для вас в необходимость покупать новый картридж целиком. Худший вариант - если вы видите, что дозатор погнут "гармошкой", то есть стал волнистым.
Так же за валом проявки внутри самого бункера есть губчатый ролик подачи тонера.
Губчатый ролик подачи тонера
Постарайтесь по возможности очистить его от тонера сухой салфеткой. Для этого проводите по ролику слева направо, поворачивая его с помощью шестерёнок, расположенных на левом боку бункера. Я чуть позднее объясню, зачем это было нужно.
Теперь устанавливаем детали бункера на место. Осталось только засыпать в картридж тонер. Для этого снова открываем пробку, и засыпаем в отверстие тонер, нужно примерно 50 граммов. Как бы вам ни хотелось - не сыпьте больше. Данная модель картриджа очень плохо переносит излишнюю заправку. Засыпав тонер, установите пробку на место. Стоит убедиться, что она плотно и герметично закрыла отверстие. Если пробка не держится или держится плохо - проклейте её термоклеем. Осталось только поменять чип, если это вам требуется (он легко вынимается из боковой крышки), и собрать картридж. Не забудьте поставить на место пару пружин, которые вы сняли в самом начале. Все боковые крышки, которые вы снимали, если они не на шурупах, стоит закрепить термоклеем. Выглядеть будет не слишком красиво, зато надёжно.
А теперь речь пойдёт о проблеме, с которой вы вполне вероятно столкнётесь, заправив данный картридж в зимнее время года. Вот она ещё раз:
Дефект печати Samsung 101

Проблема в том, что тонер для картриджей самсунг очень плохо переносит холода. Во время транспортировки тонер большими партиями стоит на складах, где отнюдь не плюсовая температура. В результате, даже если вы согрели тонер перед заправкой, проблемы всё равно скорее всего будут. Чтобы избежать их:
1)Обязательно согрейте и как следует несколько раз взболтайте тонер перед заправкой.
2)Лучше не снимайте дозатор
3)Постарайтесь как можно лучше очистить губчатый ролик подачи тонера. Идеальный вариант - пылесос с соответствующим фильтром.
4)Не сыпьте больше 50 граммов тонера.
5) Приобретая тонер в холодное время года, не стоить покупать самый яркий. Лучше возьмите побледней.


Если проблема всё же проявилась, и вы решительно настроены устранить её самостоятельно, то вот пара советов:
Двигая даже на четверть миллиметра дозатор, можно регулировать яркость печати. Задвигая дозатор внутрь и ослабляя винты, которые его держат, вы увеличиваете яркость. И наоборот, выдвигая дозатор наружу, на себя, и заркучивая сильнее винты, вы ослабляете яркость. Регулируя яркость таким образом, можно устранить дефект без видимой потери яркости. Однако будьте готовы потратить на это немало времени и нервов. Если вы делаете это первый раз, то речь идёт, возможно, о нескольких часах попыток.
Можно наклеить на внутренней стороне дозатора с каждого края рядом с отверстием для винта небольшой кусок уплотнителя толщиной в миллиметр. Это чуть приподнимет дозатор, тем самым понизив яркость. Подойдёт так же толстый двухсторонний скотч.
Самым верным вариантом будет сэкономить нервы ценой финансовых средств и купить менее яркий тонер. Старый тонер тогда нужно будет ссыпать, все детали основного бункера перечистить, и засыпать новый тонер. Это самый верный способ.
Если своими силами устранить дефект не удалось, то не спешите выкидывать картридж на помойку. Отнесите его в компанию по заправке картриджей - там вам наверняка смогут помочь. Вся эта горестная проблема актуальна только в зимнее время года. Летом вы едва ли с этим столкнётесь. А если всё же столкнётесь - просто отсыпьте немного тонера, и дефект устранится.
