Инструкция по заправке картриджа HP 226A/X

В этой статье я расскажу о том, как правильно заправлять картриджи HP 226, А так же отмечу пару важных моментов, на которые стоить обратить внимание для того, чтобы заправка прошла результативно и без помех.

Картридж HP 226



Для выполнения этой работы нам понадобятся: крестовая и плоская отвёртки, плоскогубцы с узким носом или бокорезы, шило (очень желательно, чтобы оно было изогнутым), тонер, салфетки и детская присыпка (да, да, именно она). Так же очень желательно иметь под рукой обезжириватель и крупную кисточку, но можно обойтись и без них.

Сначала нам необходимо разобрать картридж на две части, для этого нужно вынуть два небольших металлических штифта, по одному на каждой из боковых крышек картриджа. Вот они
Заправка картриджа HP 226

Заправка картриджа HP 226

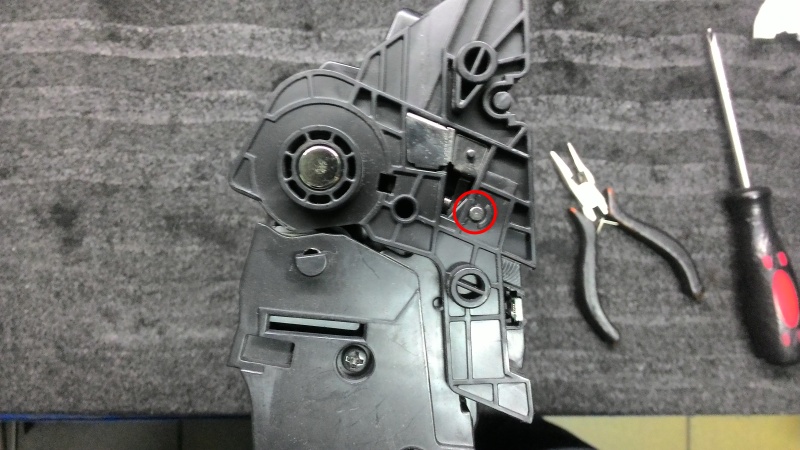

Один из штифтов можем спокойно ухватить кусачками и просто вытянуть, вот этот
Заправка картриджа HP 226
Второй штифт снаружи не схватить, поэтому будем вынимать его изнутри. Его тоже можно извлечь снаружи, но для этого придётся "ковырять" пластик корпуса около штифта, а это отнимает много времени и грозит поломкой картриджа. Да и выглядит такая заправка неопрятно и непрофессионально.
Заправка картриджа HP 226
Чтобы вытолкнуть второй штифт, сначала придётся снять фотобарабан. Для этого поднимаем шторку и подсовываем в зазор между фотобарабаном и корпусом картриджа плоскую отвёртку, как показано на фото.
Заправка картриджа HP 226

Заправка картриджа HP 226

Заправка картриджа HP 226

Заправка картриджа HP 226
Задача - вытолкнуть этой отвёрткой крупный металлический штифт, который вставлен в фотобарабан. На штифте есть небольшой "порожек", поэтому он без проблем выталкивается таким образом.
Заправка картриджа HP 226
Теперь аккуратно вынимаем фотобарабан. Со стороны шестерёнки металлическую часть барабана придерживает небольшая пружина - не теряйте её, мы к ней ещё вернёмся.
Заправка картриджа HP 226
Вынув фотобарабан, получаем вот такой вид, и доступ к валу заряда. Его тоже нужно вынуть. Для этого просто подцепляем его любым удобным инструментом, в моём случае - шилом.

Заправка картриджа HP 226

Заправка картриджа HP 226

Иногда вместе с валом заряда могут вынуться одно или оба крепления, в которые вал заряда установлен. В этом нет ничего страшного, их легко установить на место. Главное - не потеряйте.

Вынув вал заряда, получаем возможность вытолкнуть оставшийся штифт, он будет торчать вот здесь, под креплением вала заряда.
Заправка картриджа HP 226

Заправка картриджа HP 226
На некоторых картриджах штифт может быть не видно изнутри. Вместо этого на месте штифта будет небольшое отверстие в пластике, толщиной с иголку. Штифт будет прямо за ним, и нужно просто с усилием надавить в отверстие шилом, чтобы немного его расширить, и всё так же вытолкнуть штифт наружу.
В нашем случае штифт прекрасно виден, просто выталкиваем его шилом.

Когда оба штифта вынуты, мы наконец можем разьединить картридж на две части.
Заправка картриджа HP 226
Сначала берём в руки часть с отходами. Именно из неё мы вынимали фотобарабан и вал заряда, вот она.
Заправка картриджа HP 226
Наша задача здесь - удалить из картриджа отработанный тонер и всё почистить. Начнём с отходов. Для их удаления вывинчиваем два шурупа, держащих ракель (металлическая пластина с резиновым краем).

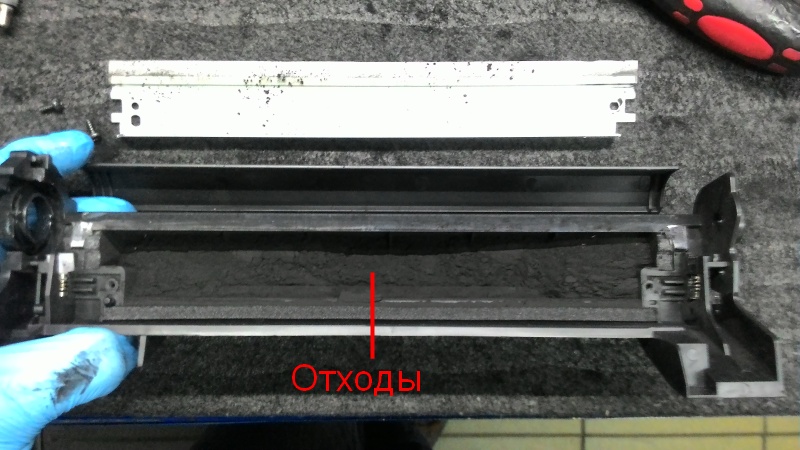

Снимаем ракель и высыпаем всё, что было под ним, в мусор.

Заправка картриджа HP 226

Заправка картриджа HP 226

Небольшое отступление: я часто слышу от клиентов вопросы вроде: "А почему бы просто не перезаправить этим порошком картридж?". Делать этого ни в коем случае нельзя. При печати "заправленным" таким образом картриджем на листе будет одна сплошная мазня.

Вернёмся к нашим делам. Высыпав отходы, устанавливаем ракель на место. Следующий шаг - почистить все доступные нам поверхности сухой салфеткой.

Далее - важный момент, который многие заправщики упускают. Резиновую часть ракеля нужно обязательно смазать детской присыпкой.

Заправка картриджа HP 226

Это нужно для того, чтобы фотобарабан свободно скользил при трении об ракель. Иначе вас ждёт как минимум скрип при печати. Так же картридж может просто не печатать, потому что барабан застопорится на резинке, и не будет вращаться. В худщем же случае резиновая часть ракеля просто разорвётся надвое из-за трения в процессе работы. Тогда картридж можно будет отправлять на помойку. Если вы хоть раз разбирали новые картриджи, т.е. те, которые до этого не разбирались вообще, то могли видеть, что на ракеле всегда присутствует некая смазка, ещё с завода. Обычно она жёлтого, белого или серебристого цвета. Её то мы и заменяем детской присыпкой. Должно получиться примерно вот так.
Заправка картриджа HP 226
Теперь обратим внимание на вал заряда, который мы снимали ранее. Устанавливать его на место в таком виде не стоит.
Заправка картриджа HP 226
Почистить вал зяряда можно влажной салфеткой или тряпкой. Получится должно примерно вот так.
Заправка картриджа HP 226
Перед тем, как утсанавливать вал заряда, убедитесь что после чистки он сухой, иначе на него налипнет тонер. Это приведёт к грязи при печати. Вал заряда в данном картридже можно ставить любой стороной, он симметричный. Также обратите внимание на правое крепление, в которое вал заряда ставится. Оно служит контактом, и в нём не должно быть тонера.
Заправка картриджа HP 226

Заправка картриджа HP 226
Теперь устанавливаем на место фотобарабан.

Заправка картриджа HP 226
Чистим его только сухой салфеткой и втсавляем на место. Затем фиксируем тем большим штифтом, который вынимали ранее.
Заправка картриджа HP 226

Заправка картриджа HP 226
Обратитие пристальное внимание вот на эту часть барабана.
Заправка картриджа HP 226
Так у вас скорее всего получится при установке барабана на место, и это не правильно, Картридж не будет работать в таком виде. Правильное положение частей выгляит следующим образом.
Заправка картриджа HP 226

Заправка картриджа HP 226
На этом работа с отходником закончена. Многие заправщики пренебрегают ей, сразу переходя к непосредственно заправке, однако это чревато большими проблемами для вашего картриджа и вашего бюджета.


А теперь к самому главному. Берём оставшуюся половину картриджа.
Заправка картриджа HP 226
Именно в неё мы будем засыпать новый тонер. Но сначала нужно её разобрать. Для многих может казаться весьма заманчивой идея просто засыпать тонер через пробку, которую мы видим под боковой крышкой, но спешу вас отговорить: делать этого крайне не рекомендую. Во-первых, детали картриджа нужно почистить, так что его всё равно придётся разбирать. А во-вторых, пробка часто бывает припаяна или проклеена, поэтому после установки её на место о герметичности речи уже не будет. Иными словами - из под пробки будет сыпаться тонер. Так же отмечу, что на оригинальных картриджах данной пробки нет вовсе. Поэтому приступаем к правильной заправке картриджа.

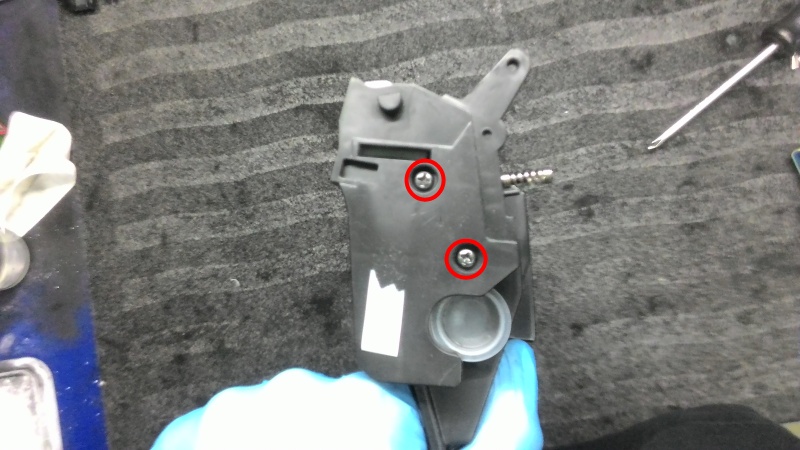

Для начала отвинчиваем два винта, держащих боковую крышку.
Заправка картриджа HP 226
После этого боковая крышка легко снимается. Обратите внимание, что на её внутренней части часто скапливается тонер, его лучше удалить. Особенно тщательно чистим металлические элементы - это контакты.
Заправка картриджа HP 226

Заправка картриджа HP 226

Заправка картриджа HP 226
Теперь вынимаем магнитный вал, его просто нужно вытянуть влево. На магнитном вале есть два пластиковых бушинга, не потеряйте их.
Заправка картриджа HP 226

Заправка картриджа HP 226

Заправка картриджа HP 226
Так же лучше будет вынуть шестерёнку, чтобы она никуда не укатилась. Шестерёнка, как правило, несимметричная, поэтому запомните - какой стороной она стояла. Её нужно будет поставить обратно так же.
Заправка картриджа HP 226
Далее снимаем дозатор. Для этого просто отвинчиваем два винта, которые его держат.
Заправка картриджа HP 226
Сняв дозатор, убедитесь, что на нём нет нагара (запёкшихся твёрдых кусочков тонера). Если нагар есть - его необходимо удалить. Сделать это лучше всего салфеткой, пропитанной обезжиривателем.

Теперь высыпаем через образовавшееся отверстие все остатки старого тонера.

Старый тонер отсюда можно не ссыпать только при условии, что вы железно уверены в том, что в картридже остался точно такой же тонер, как тот, который вы сейчас будете засыпать. То есть для той же модели и того же производителся. Во всех иных случаях - ссыпайте старый тонер. После этого всё нужно хорошо почистить сухой салфеткой. Так же здесь может пригодиться крупная кисточка. Особое внимание необходимо уделить посадочным местам, на которые садится магнитный вал - они должны быть абсолютно чистыми.
Заправка картриджа HP 226
И вот наконец пришло время засыпать новый тонер. Сыпать его будем всё в то же отврестие, из которого высыпали старый. Есть две версии данной модели картриджей: HP 226A и HP 226Х. Отличаются они емкостью, и, соответственно, размерами. В "226A" идёт 100 грамм тонера, в "226Х" - 300 грамм. Если засыпать больше, чем надо, то отходник заполнится раньше, чем кончится тонер, и картридж всё равно придётся разбирать и чистить раньше времени, так что сыпать больше смысла нет.
Заправка картриджа HP 226
Следующим шагом будет чистка магнитного вала. Нужно удалить с него весь тонер и прочие загрязнения. Отлично подойдёт сухая салфетка или тряпка. Не рекомендую использовать какие-либо жидкие средства без необходимости. Будьте крайне осторожны с пружиной, которая торчит из магнитного вала. Это контактная пружина, и если вы её погнёте или сломаете, то шансов исправить положение очень мало.

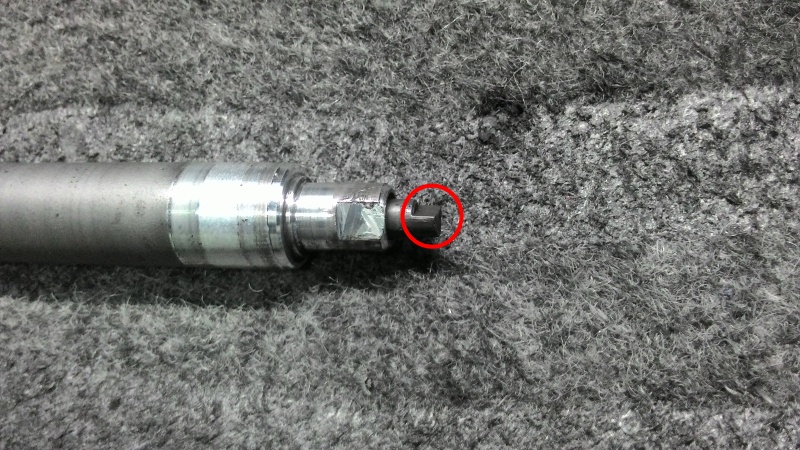

Теперь осталось только собрать картридж. Сначала устанавливаем на место магнитный вал. Обратите внимание: на той стороне магнитного вала, где нет пружины, есть вырез, вот он
Заправка картриджа HP 226
Им нужно попасть в отверстие в корпусе, иначе боковая крышка не встанет на место.
Заправка картриджа HP 226
Установив магнитный вал, привинчиваем крышку на место. Далее соединяем две части картриджа штифтами.

Заправка картриджа HP 226

Ещё один маленький нюанс - обратите внимание на положение пружин между частями картриджа. Они должны стоять прямо.
Заправка картриджа HP 226

Заправка картриджа HP 226
На этом заправка картриджа HP 226 закончена. Отмечу, что в данном руководстве мы не меняли чип на картридже, поэтому после установки заправленного таким образом картриджа в принтер вы увидите надпись "мало тонера", но это ничего не значит. Менять чипы на подавляющем большинстве чёрно-белых картриджей HP нет необходимости - всё будет работать и с "пустыми" чипами.
