Замятие, зажёвывание бумаги в принтерах Kyocera FS-1035MFP/1035MFP/DP-1135/1135MFP/M2035/FS-1030MFP/1130MFP, ошибки 501 и 518, а так же разбор проблем, которые могут возникнуть сразу после замены роликов.

Сегодня мы с вами разберём причины замятия бумаги в некоторых принтерах Kyocera, поговорим о способах устранения данной проблемы и некоторых важных нюансах, о которых стоит знать любому, кто хочет провести ремонт своего принетра результативно и качественно.

Сразу к делу: если принтер Kyocera заминает или зажёвывает бумагу (Ошибка 501), то в подавляющем большинстве случаев причина в износе роликов захвата и/или отделения (сепарации) бумаги. В таком случае ролики нужно заменить. Обычно эти ролики изнашиваются почти одновременно, поэтому менять следует сразу и ролики захвата, и ролик сеперации. В этой статье я расскажу и покажу как это сделать.

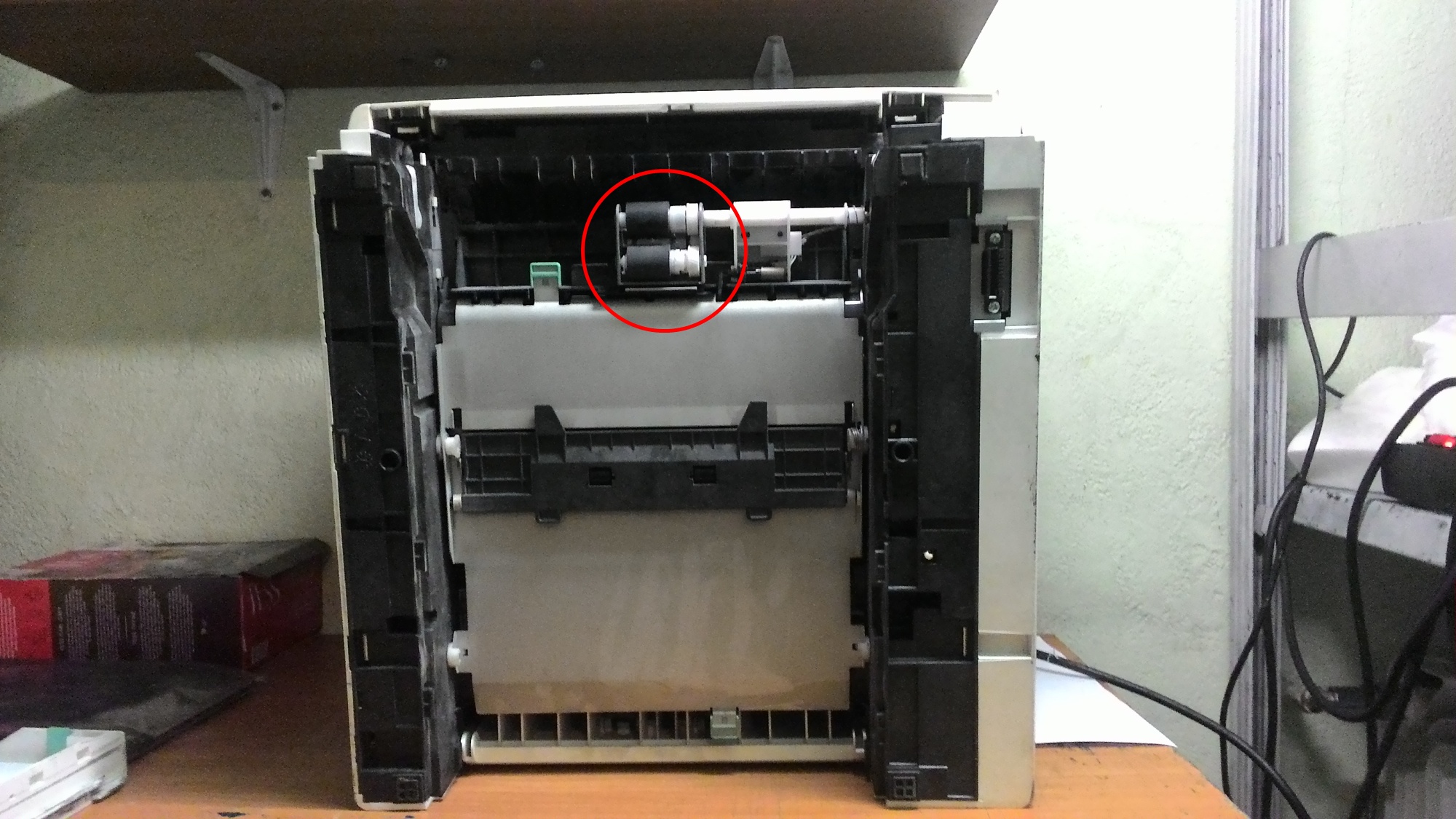

Начнём с того, что вынем из принтера лоток для бумаги. Затем принтер нужно поставить "на дыбы", чтобы с областью над лотком было удобно работать.
Принтер Kyocera без лотка

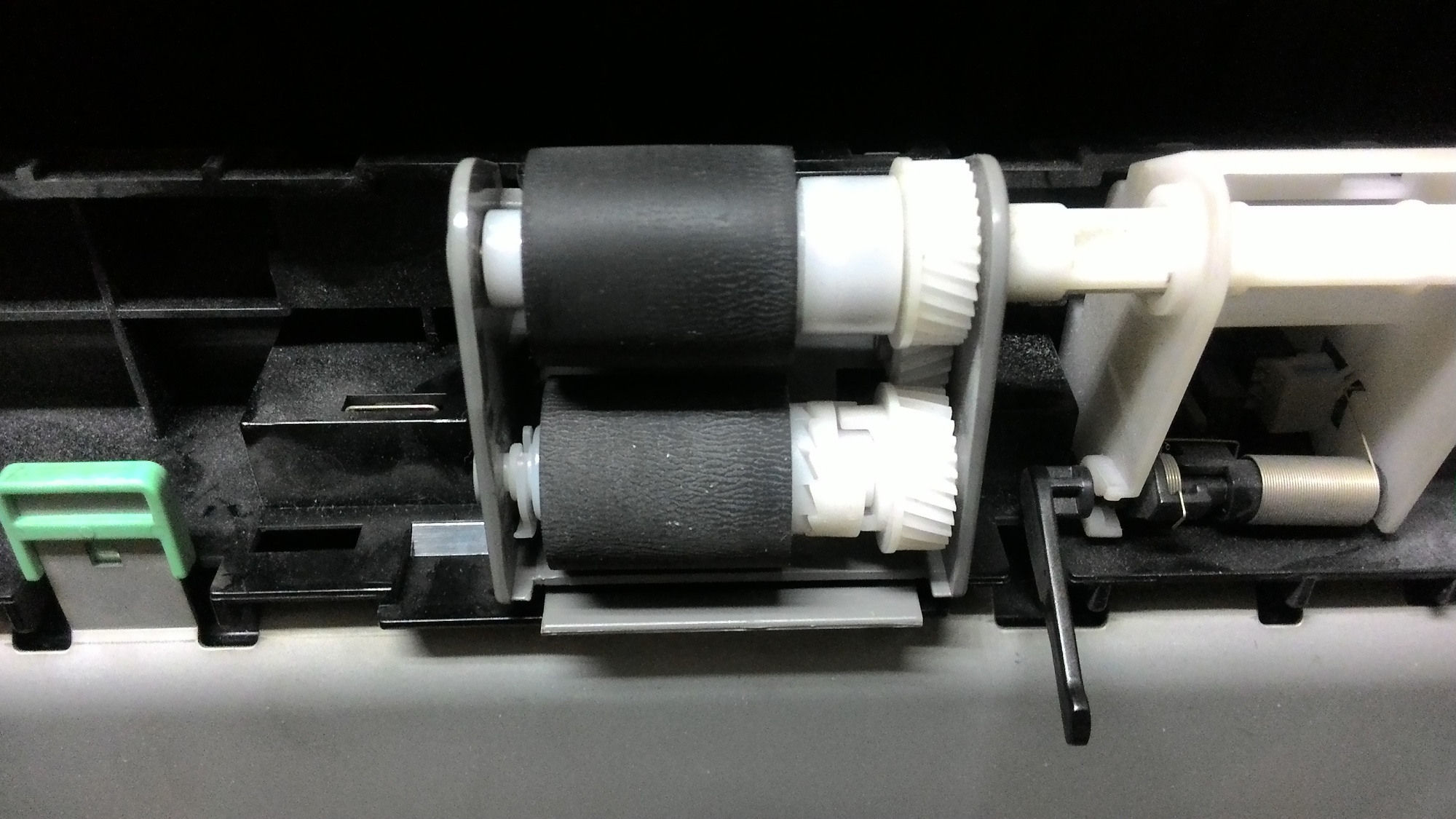

Теперь нам хорошо видны ролики захвата бумаги.
Ролики захвата бумаги Kyocera

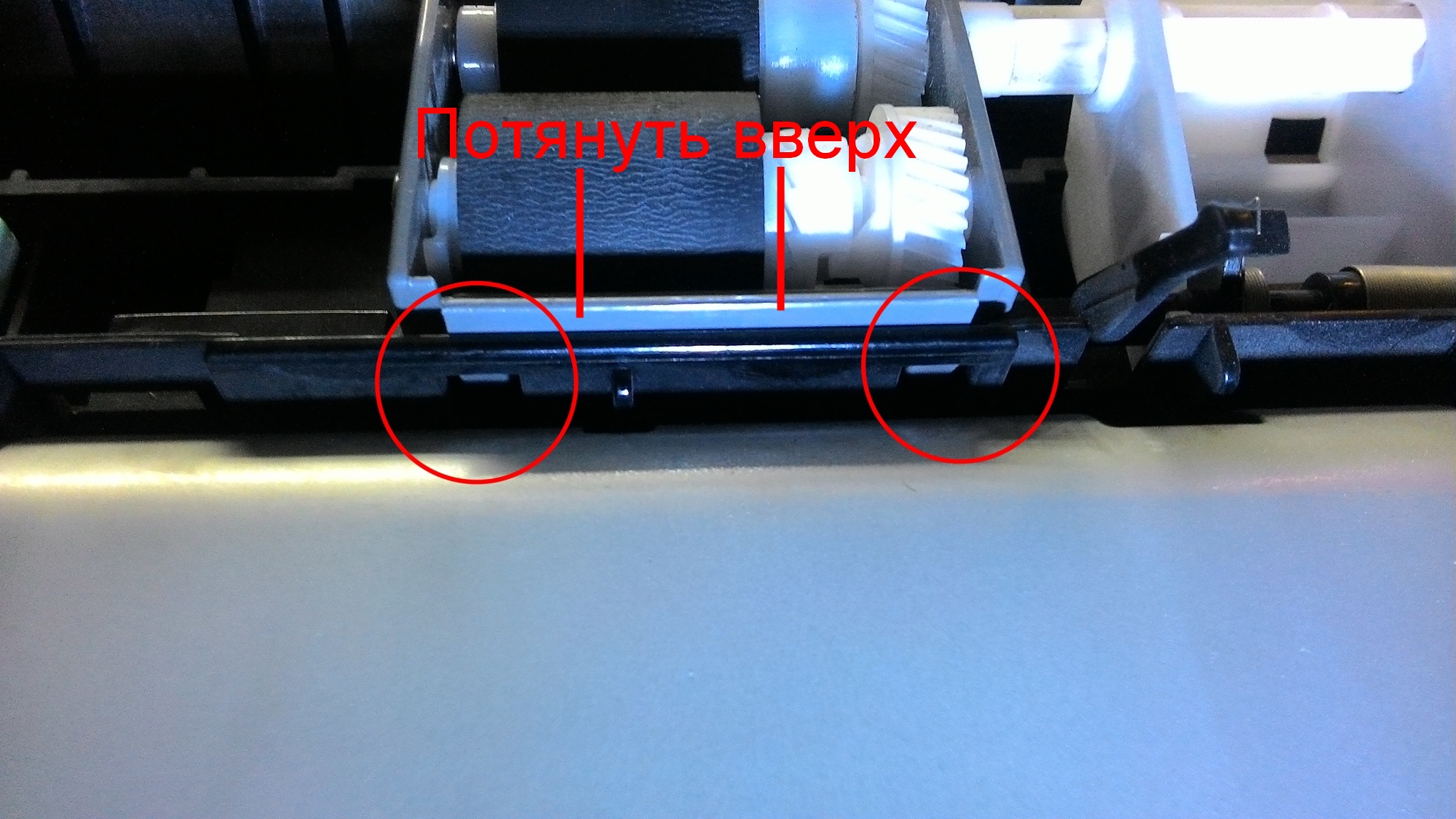

Чтобы заменить ролики, нам нужно снять пластиковую колодку, в которой они нахоятся. Для этого просто отщёлкиваем колодку снизу, как показано на фото.

Ролики захвата бумаги Kyocera
Сверху колодка держится на двух зацепах, с ними нужно быть аккуратным, чтобы ни в коем случае не сломать их.

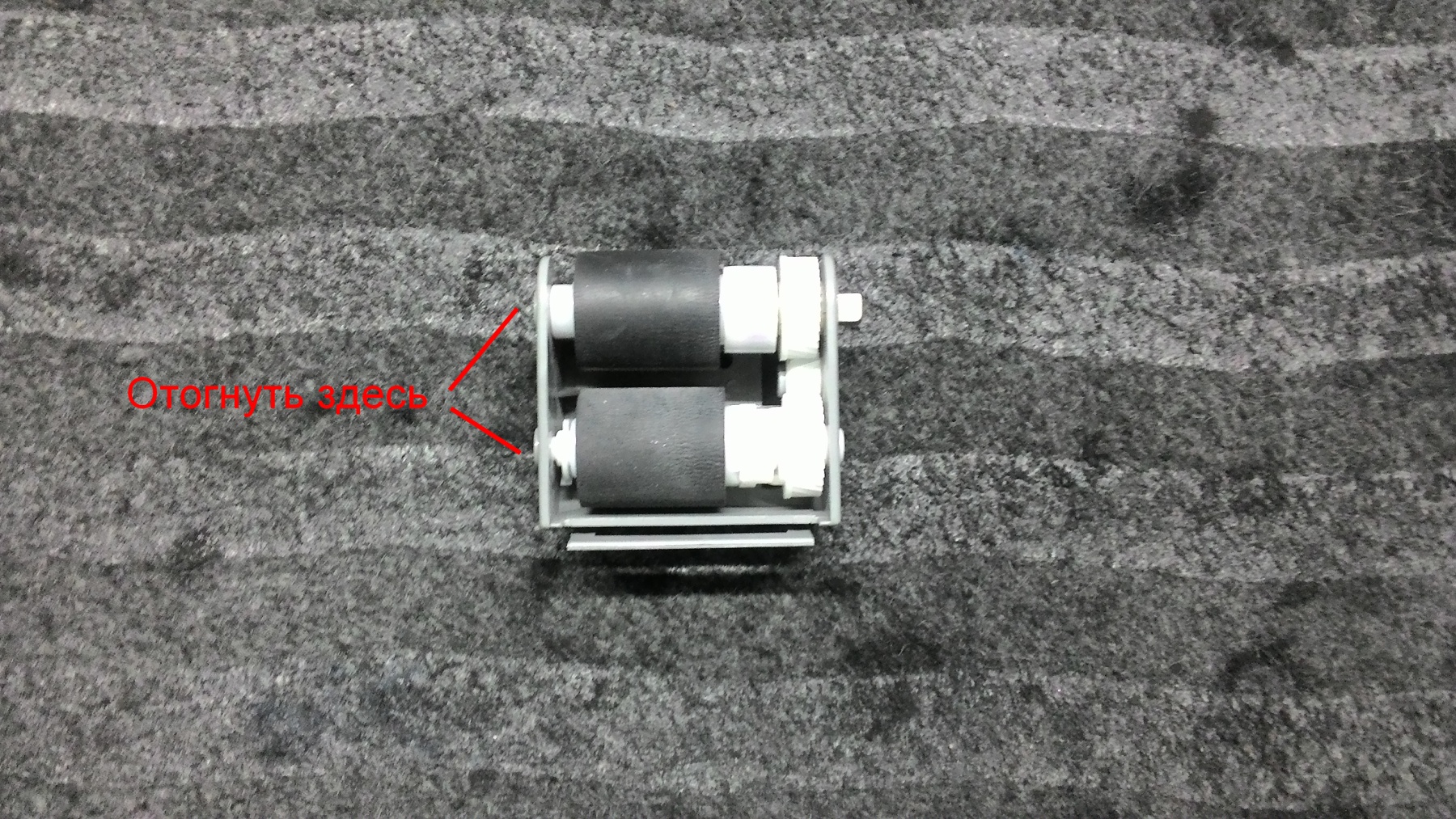

После извлечения колодки просто отжимаем пластик вбок и получаем возможность вынуть ролики.

Ролики захвата бумаги Kyocera

Ролики захвата бумаги Kyocera

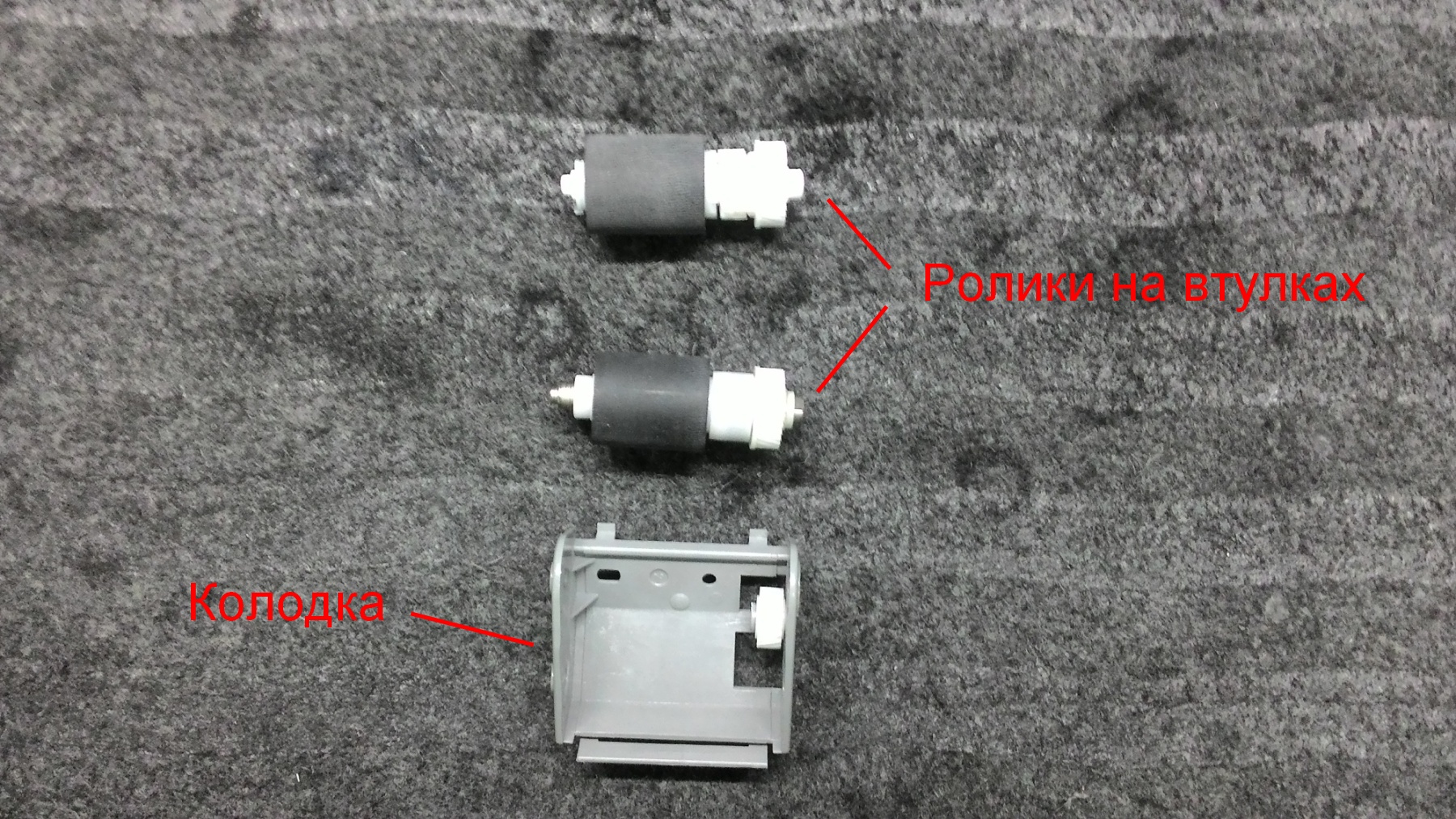

Оригинальные ролики продаются сразу со втулками, на которых они находятся. Если же вы приобрели совместимые ролики, то у вас в комплекте будут только резинки, и вам придётся самостоятельно стягивать со втулок старые и надевать на их место новые. Но делать так я крайне не рекомендую, и чуть дальше я подробно расскажу - почему.


Установив новые ролики, можем смело вернуть пластиковую колодку на место, процесс её установки ничем не отличается от снятия.

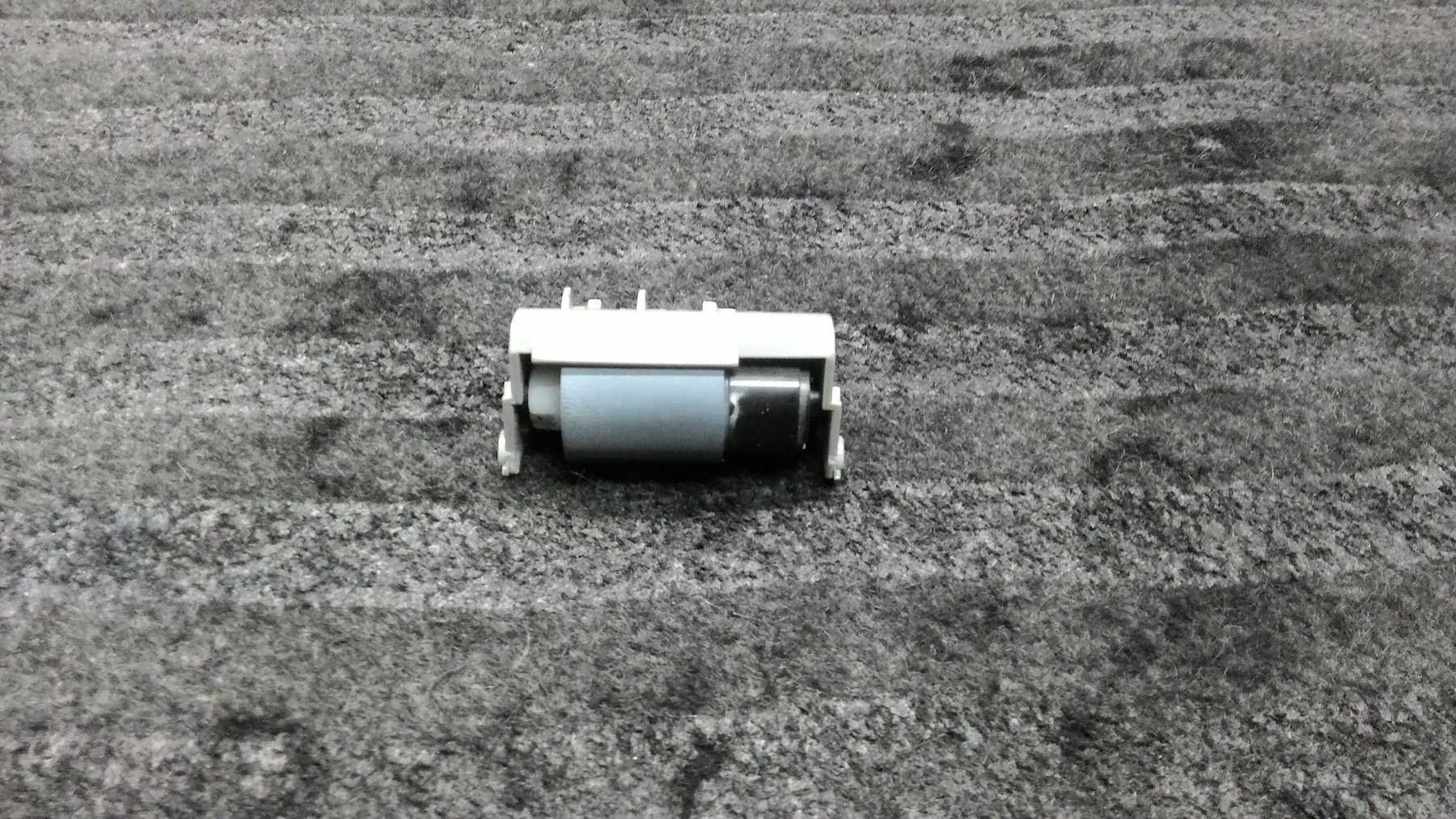

Далее в нашем списке ролик отделения бумаги, он находится в самом лотке, и тоже в пластиковой колодке.

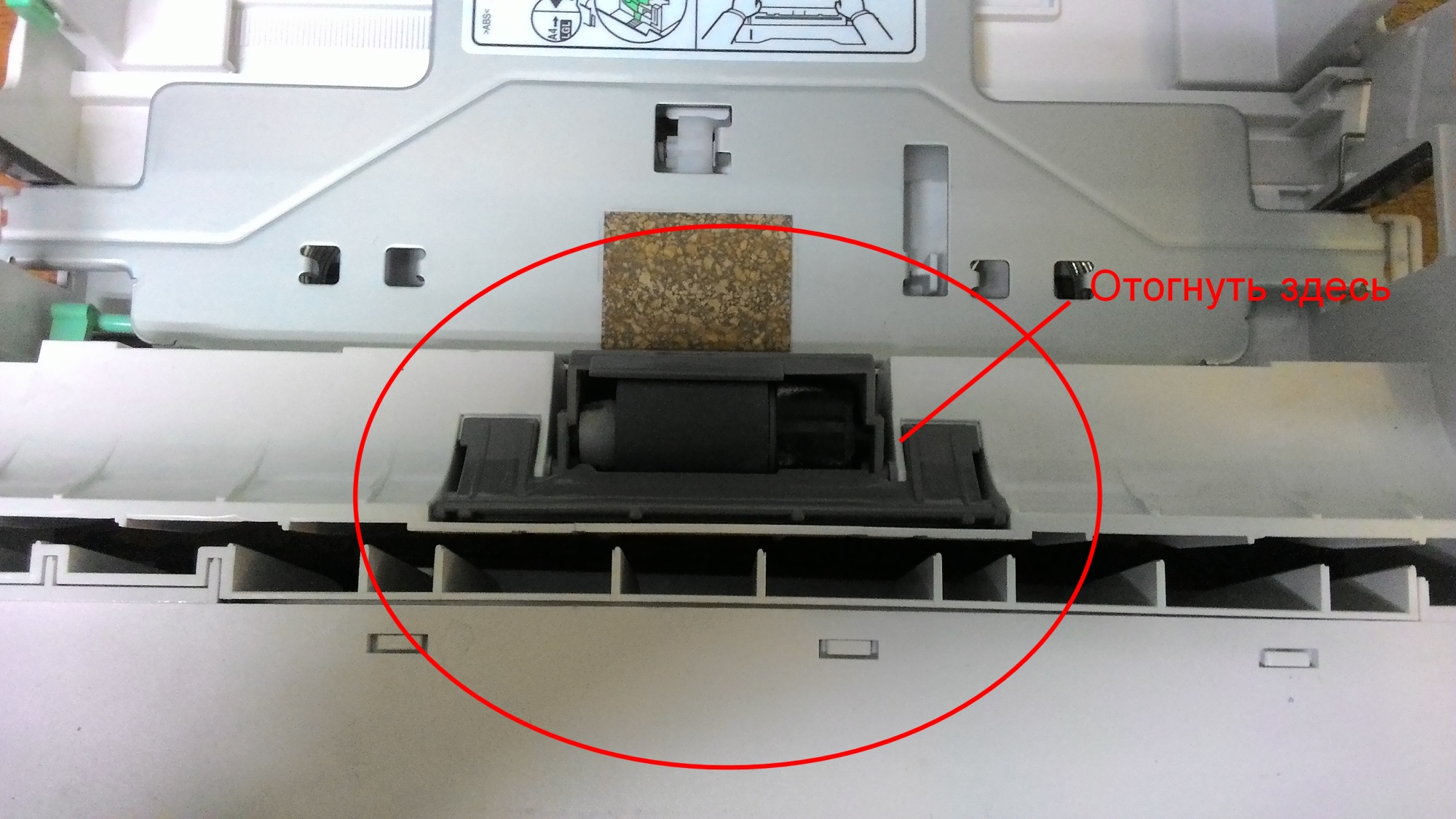

Ролик сепарации бумаги Kyocera
Чтобы снять его, нужно отогнуть пластик этой колодки с одной из сторон.
Ролик сепарации бумаги Kyocera

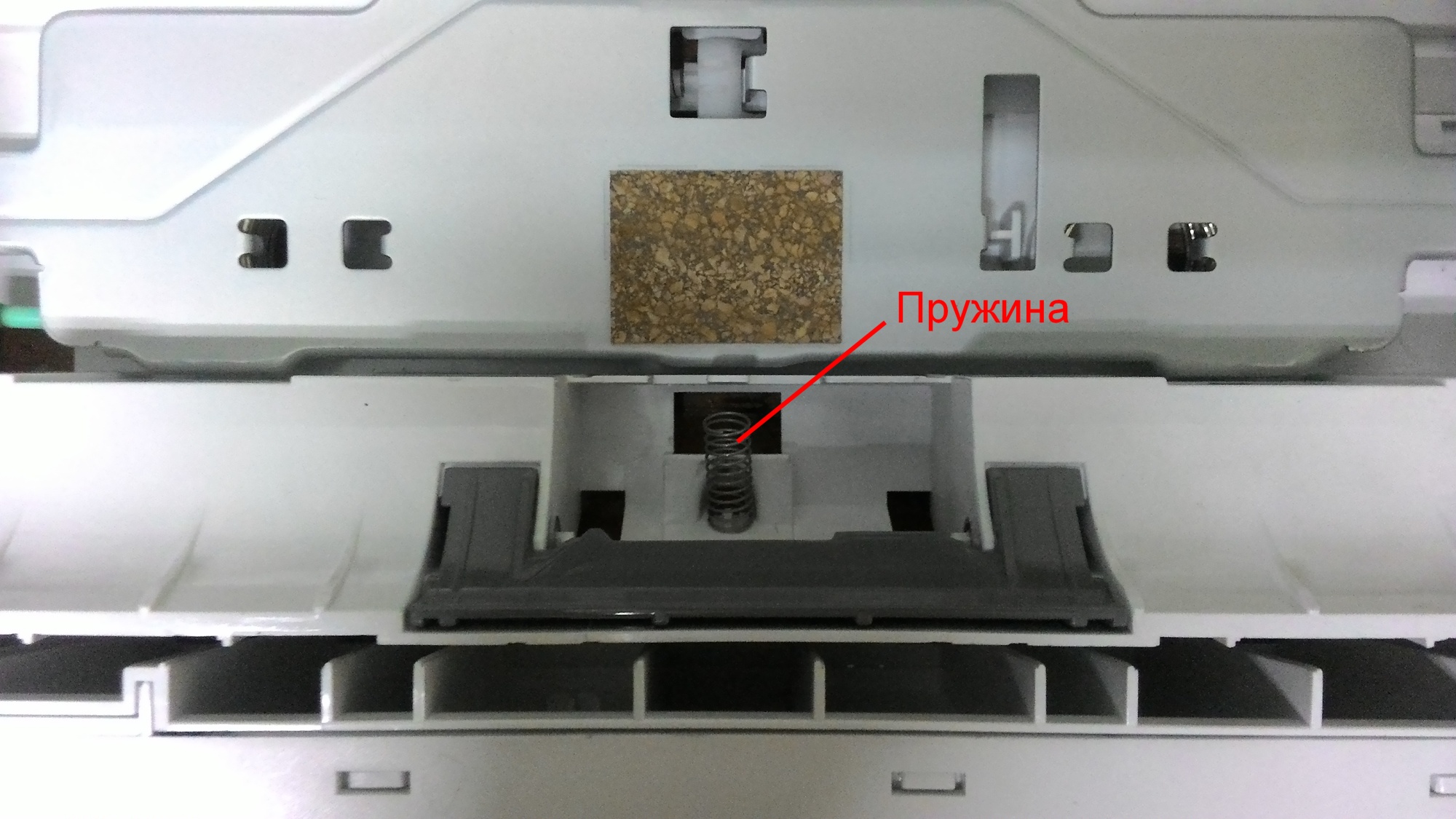

Обратите внимание, что под колодкой с роликом находится пружина, терять её ни в коем случае нельзя.
Пружина под роликом сепарации Kyocera

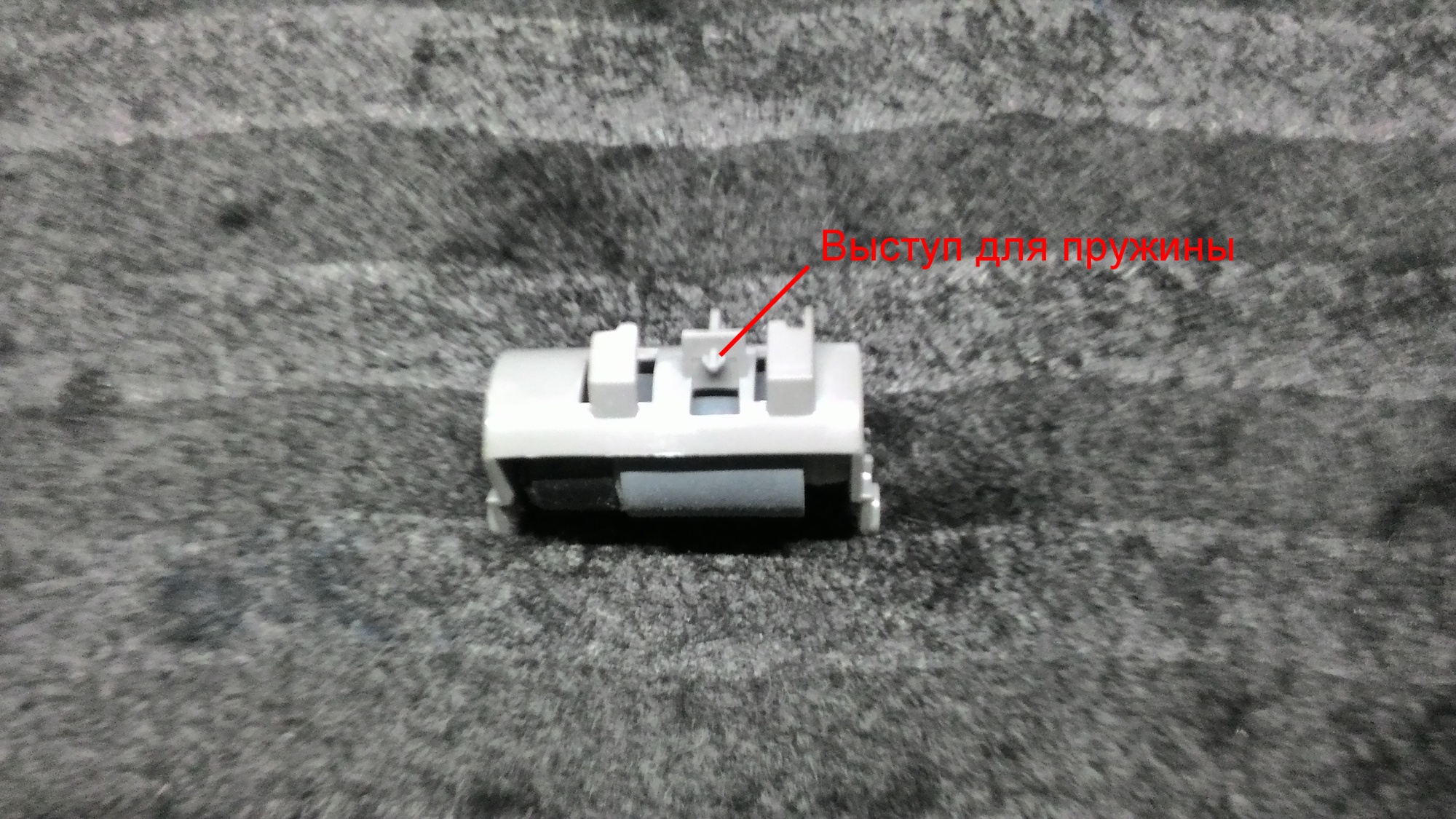

А вот выступ на самой колодке, которым в эту пружину нужно будет попасть при установке деталей на место.
Ролик сепарации бумаги Kyocera
Сам ролик извлекается из колодки и заменяется на новый аналогично предыдущим.
Установив все ролики и колодки на место, возвращаем принтер в нормальное положение и вставляем обратно лоток.
На этом замена роликов закончена, это решит проблему с ошибкой 501.

А теперь немного о совместимых роликах и ошибке 518, которая может возникнуть у вас сразу после установки новеньких роликов стороннего производителя.

Компания, в которой я работаю, довльно активно занимается ремонтом принетров, а износ роликов - самая распостранённая проблема печатающей техники Kyocera. И мы перепробовали довольно много различных совместимых роликов, от самых дешёвых, до близких к оригинальным по цене. И ни одни не работали как надо. Либо материал резинок оказывался слишком некачественным и они стирались за несколько тысяч страниц, либо размер самих резинок чуть-чуть не совпадал с оригинальным. К слову, средний срок службы оригинальных роликов около 60-70 тысяч листов. Хотя у некоторых они "бегают" и сотни тысяч. Были и случаи износа оригиналов за 40 тысяч листов, но это большая редкость.

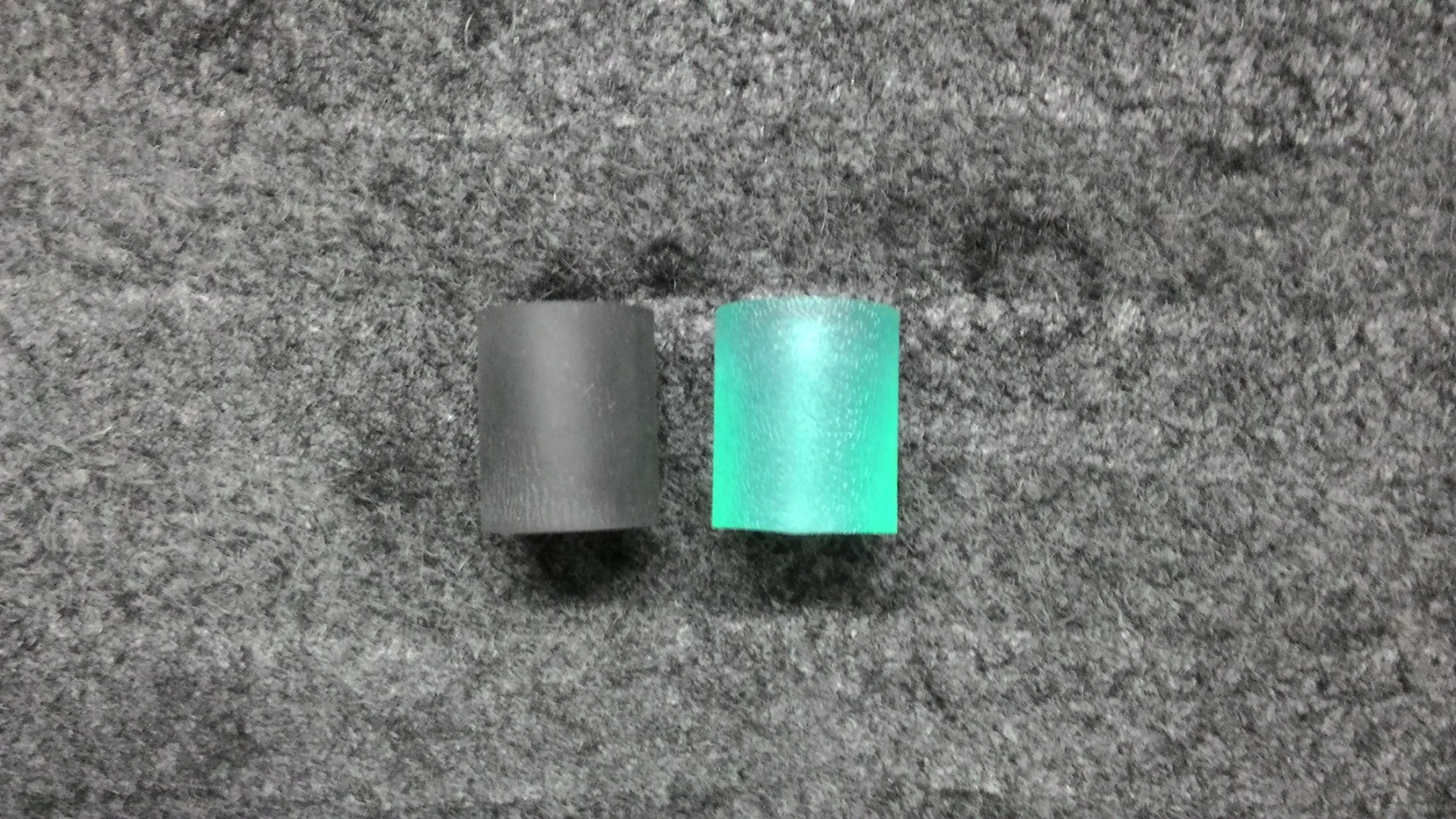

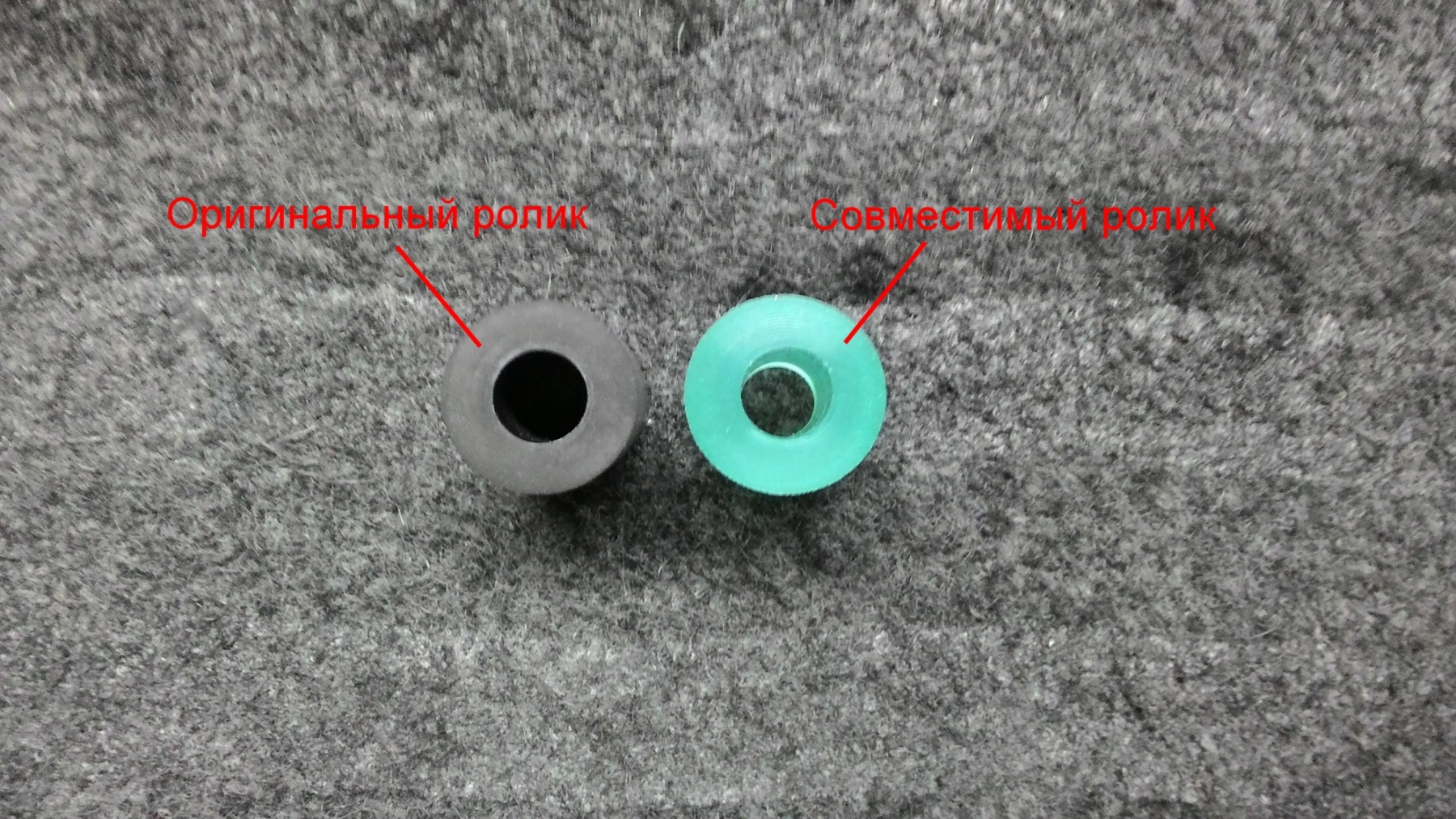

Ролики захвата бумаги Kyocera

Ролики захвата бумаги Kyocera
Казалось бы, пол миллиметра разницы в размере - мелочь, но на деле это приводило к серьёзным проблемам со всё тем же замятием бумаги, только на этот раз с оишбкой 518. Её, и все прочие ошибки, можно посмотреть в журнале событий принтера.

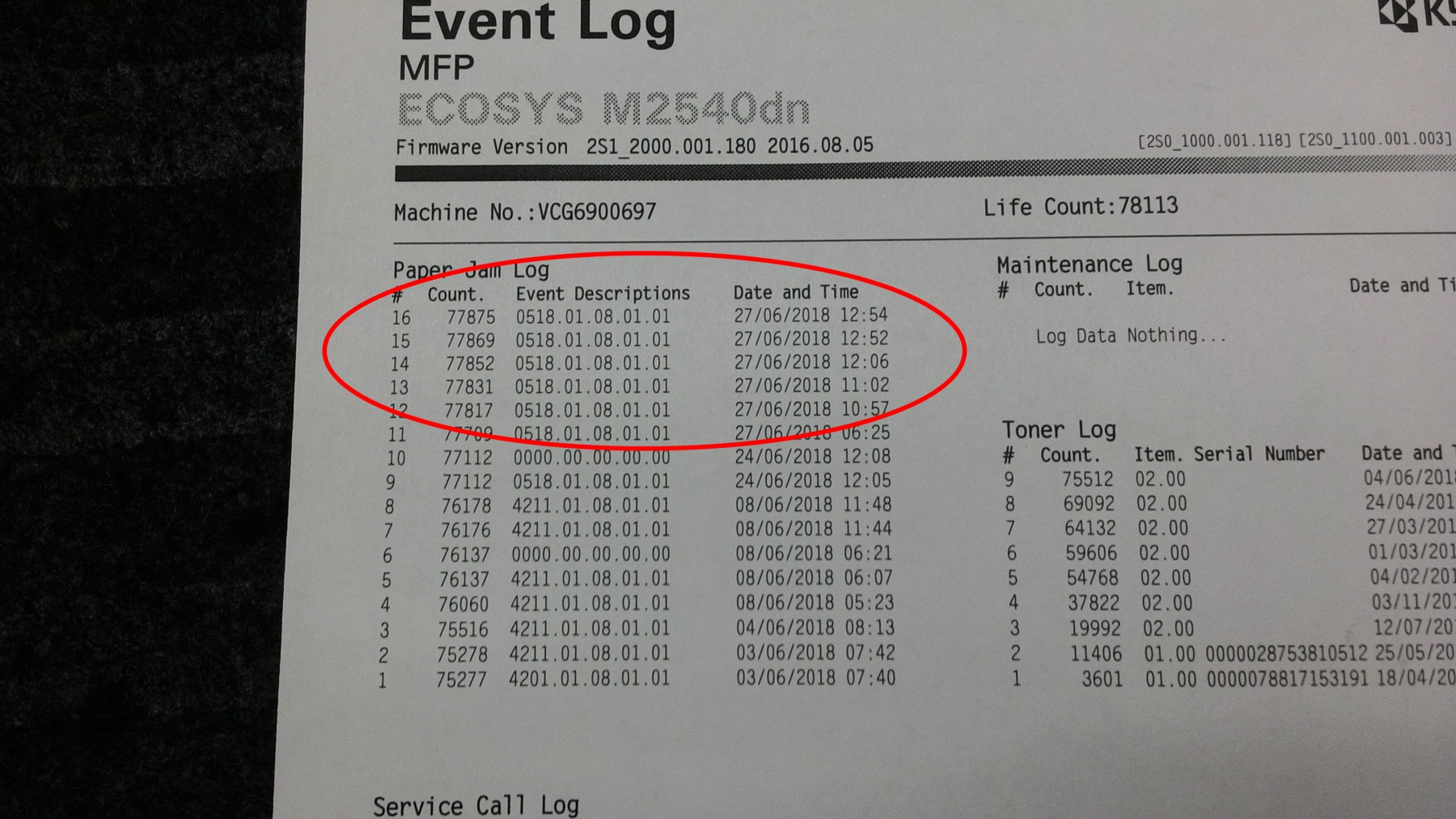

Журнал событий Kyocera

Причина в том, что из-за неверного диаметра совместимых роликов листы бумаги протягивались чуть дальше чем должны, попадая в "поле зрения" датчика прохода бумаги слишком рано. Особенно быстро и часто с данной проблемой будут сталкиваться те, кто печатает дуплексом (на обеих сторонах листа). Поэтому крайне рекомендую к установке только оригинальные ролики Kyocera.

Помните - скупой платит дважды.

Комментарии

0 # NisSanYa 26.04.2019 05:00
По 518 ошибке. Да, эта ошибка чаще возникает при двусторонней печати. А каким образом больший диаметр роликов связан с дуплексом? Ведь ролики отвечают только за захват бумаги. Ошибка же возникает после того, как лист из дуплекса второй раз попадает на регистрацию, Ролики захвата её не трогают вообще.
Ответить | Ответить с цитатой | Цитировать
0 # Сергей 30.08.2019 10:37
Цитирую NisSanYa:
По 518 ошибке. Да, эта ошибка чаще возникает при двусторонней печати. А каким образом больший диаметр роликов связан с дуплексом? Ведь ролики отвечают только за захват бумаги. Ошибка же возникает после того, как лист из дуплекса второй раз попадает на регистрацию, Ролики захвата её не трогают вообще.

Всё довольно просто, как следует из сервис мануала, 518 ошибка это "Multiple sheets in duplex section (The registration sensor (RS) does not turn off dur-ing paper feed from the duplex section.)", то есть датчик вовремя не приходит в исходное положение и считает, что произошло замятие нескольких листов. Дальше моя теория: Если поставить все 3 совместимых ролика (С учётом того, что они больше диаметром), то ролик на позиции второго ролика подхвата после захвата первого листа, будет следующий лист продвигать немного вперёд, из-за этого сбивается тайминг срабатывания датчика, и когда первый лист пойдёт на второй заход - датчик сработает не правильно.
Ответить | Ответить с цитатой | Цитировать
0 # Дмитрий 16.06.2019 17:24
Здраствуйте, у меня точно такая же проблема с замятием у модели fs-1135mfp. В сервисе проверял все нормально, а когда отвезли к клиенту то они утверждают что у них опять замятие в лотке. Пробовал ставить ролики в том числе и силиконовые, но они ведут себя все по разному, фиг знает что и делать то.
Решил из того же алиэкспресс заказать ролики серые, которые обычно стоят только в кассете. Буду их пробовать. Тему хотелось бы все-таки обсудить и поставить точку с замятием в кассете раз и навсегда.
Ответить | Ответить с цитатой | Цитировать
0 # Сергей 30.08.2019 10:41
Цитирую Дмитрий:
Здраствуйте, у меня точно такая же проблема с замятием у модели fs-1135mfp. В сервисе проверял все нормально, а когда отвезли к клиенту то они утверждают что у них опять замятие в лотке. Пробовал ставить ролики в том числе и силиконовые, но они ведут себя все по разному, фиг знает что и делать то.
Решил из того же алиэкспресс заказать ролики серые, которые обычно стоят только в кассете. Буду их пробовать. Тему хотелось бы все-таки обсудить и поставить точку с замятием в кассете раз и навсегда.

Добрый день. Если ошибка 501, то рекомендую проверять пластиковую пластину над роликом отделения, часто бывает она съезжает. Если 518 ошибка, то я ответил на комментарий выше, по этой проблеме.
