Ремонт печки Kyocera FS-1035MFP/1035MFP/DP-1135/1135MFP/M2035/FS-1030MFP/1130MFP. Пятна с двоением и полосы при печати на принтерах Kyocera.

В этой статье мы рассмотрим самые распостранённые проблемы с печкой некоторых принтеров Kyocera, а так же их устранение.
Список проблем, вызванных износом печки достаточно велик. Из наиболее распостранённых стоит отметить: грязь, двоение (дублирование), вертикальные полосы при печати.Из более редких: скрежет, треск, ошибка с просьбой вызвать сервисный персонал. Стоит отметить, что треск не всегда указывает на проблемы с печкой и может иметь иные причины. Если в этом списке вы нашли свою проблему, то проверить состояние печки вам однозначно необходимо.

Принтер придётся разбирать, поэтому запаситесь терпением и временем, процессс займёт немало времени.

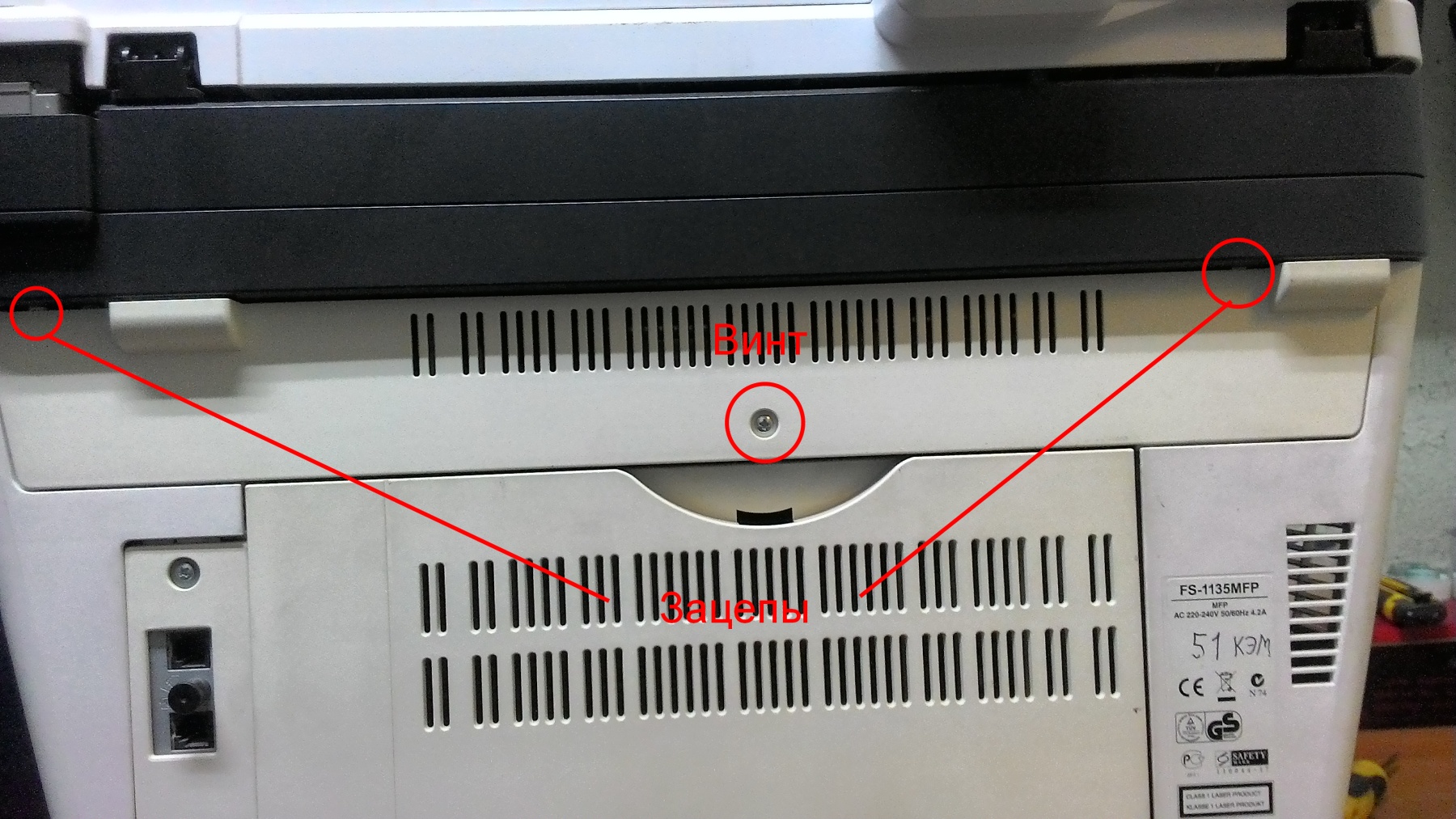

Для начала отвинчиваем винт на задней части принтера. Этот винт держит небольшую пластиковую пластину, которую нам необходимо снять.
Разборка принтера Kyocera

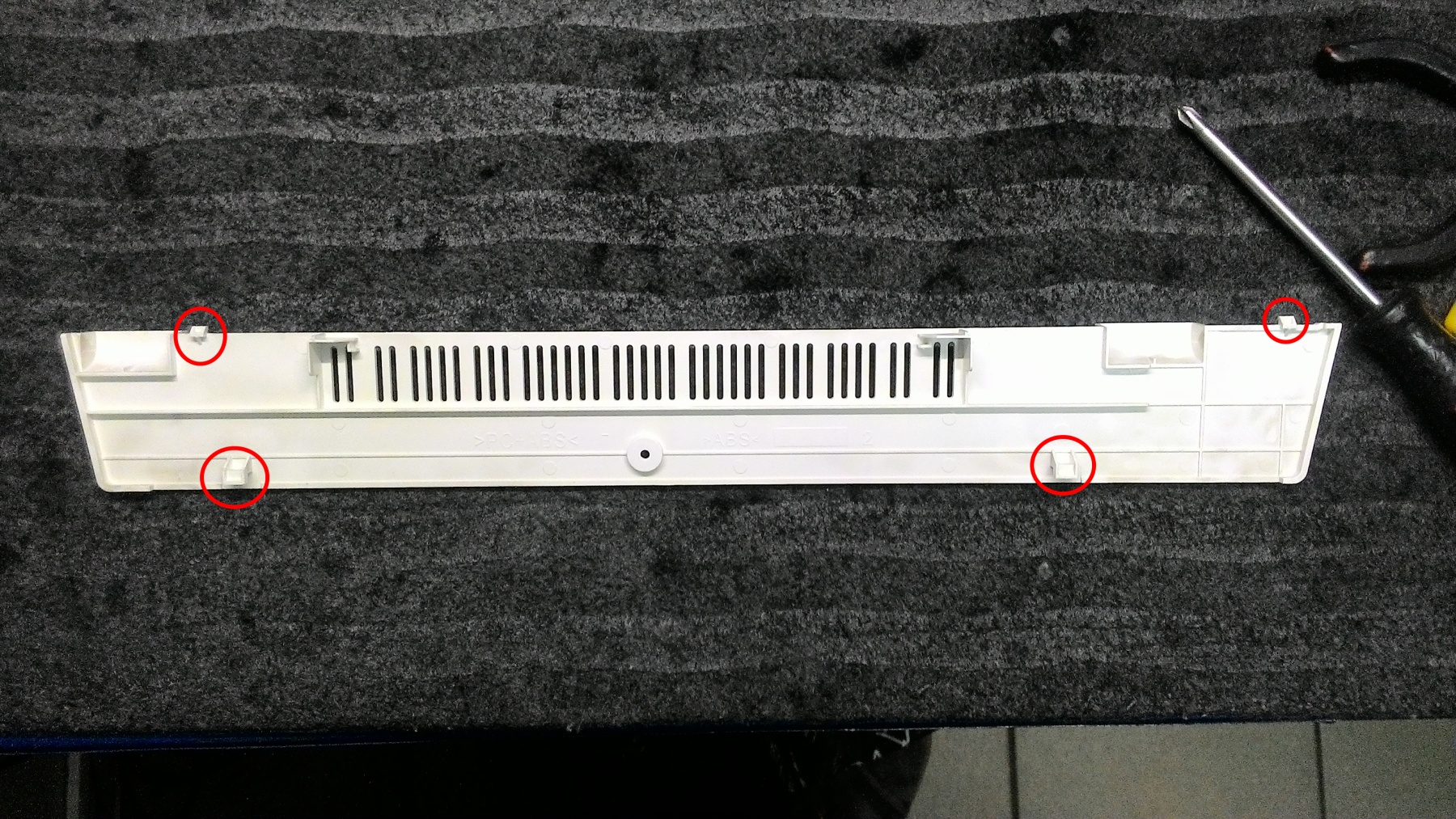

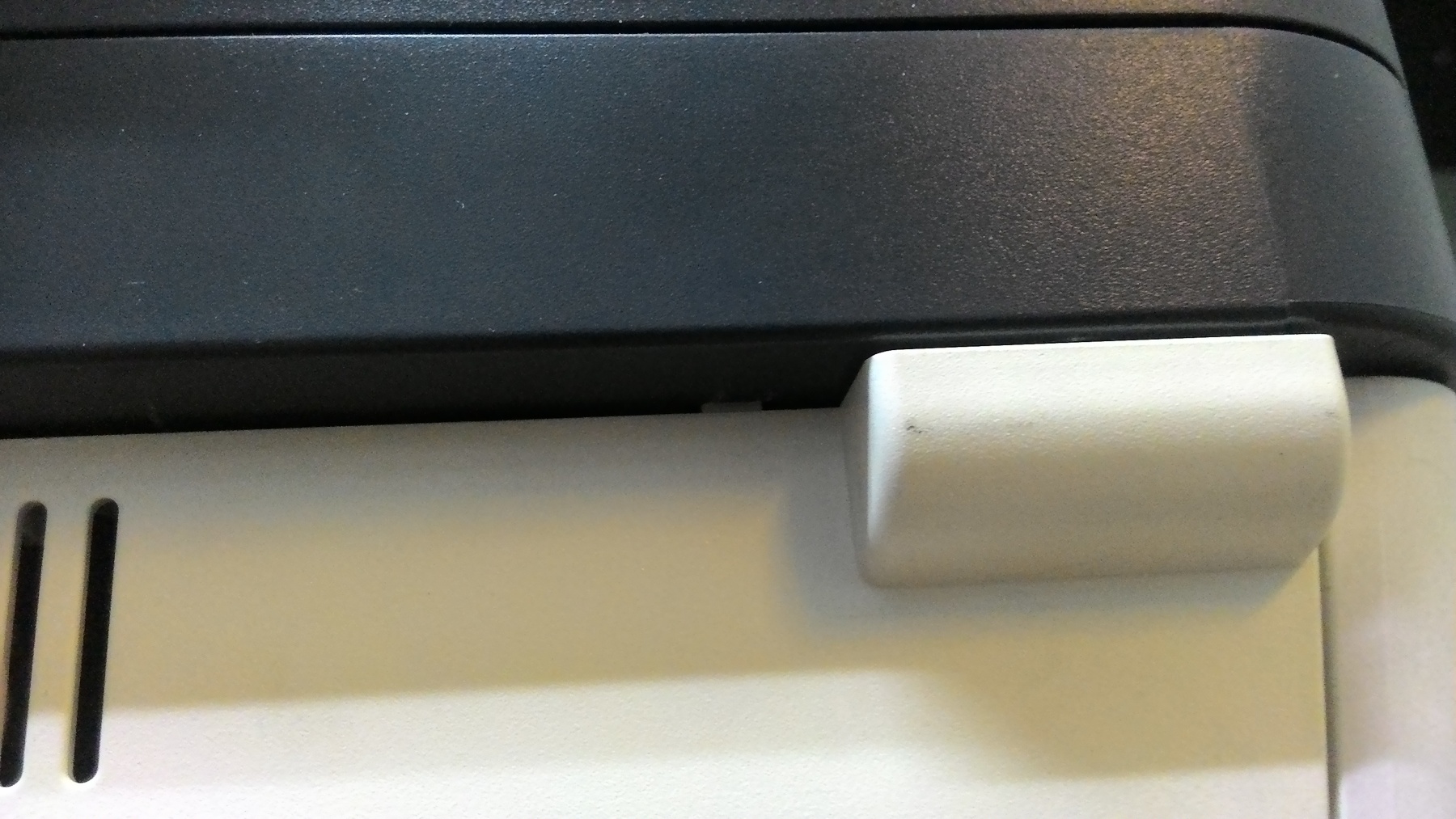

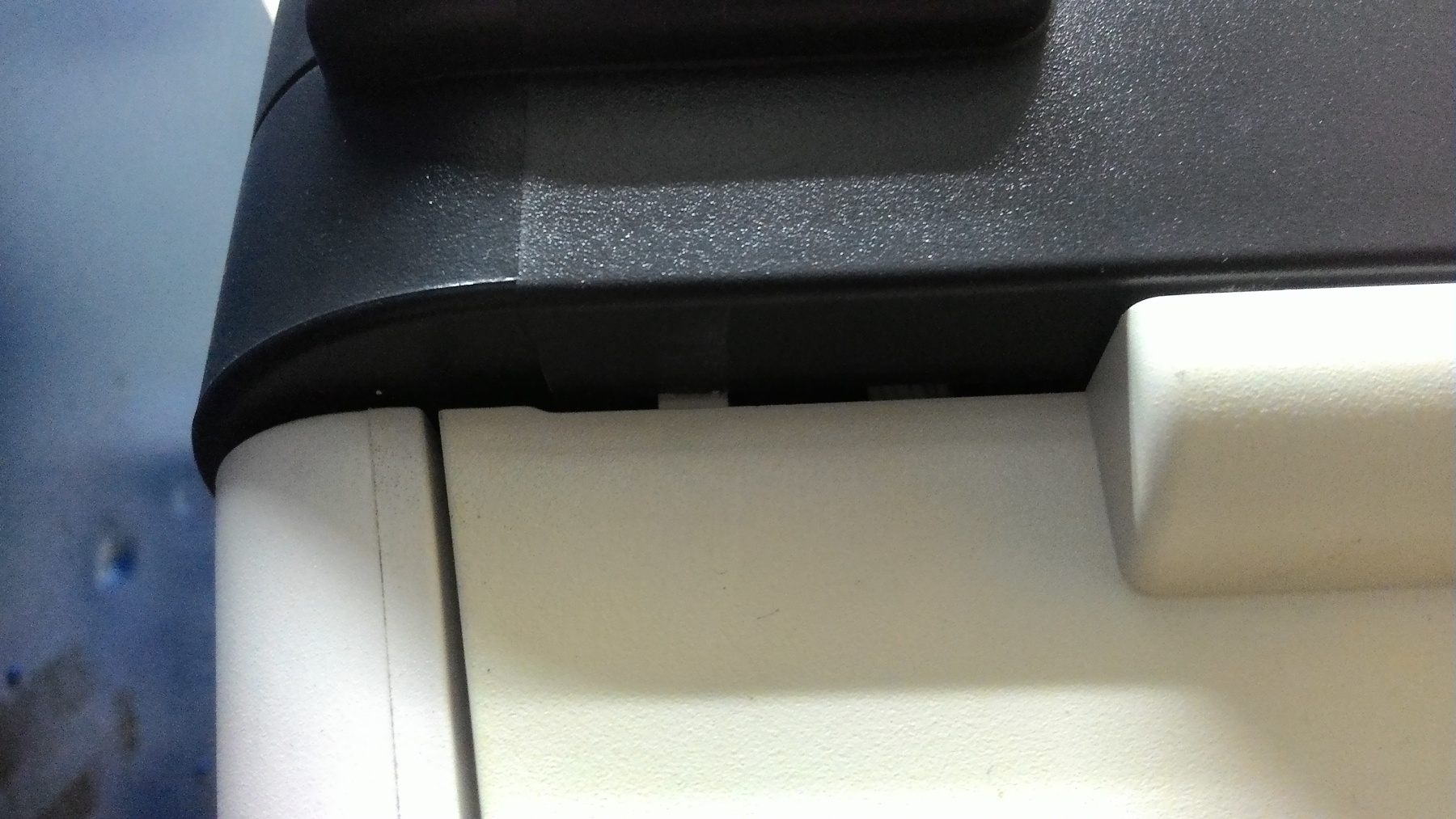

Затем нужно поддеть по зацепу с каждой стороны пластины, как показано на фото. Делать это лучше всего плоской отвёрткой. На пластине есть ещё два крупных зацепа в нижней части, поэтому поддев её, вытягиваем строго наверх.
Разборка принтера Kyocera

Разборка принтера Kyocera

Разборка принтера Kyocera

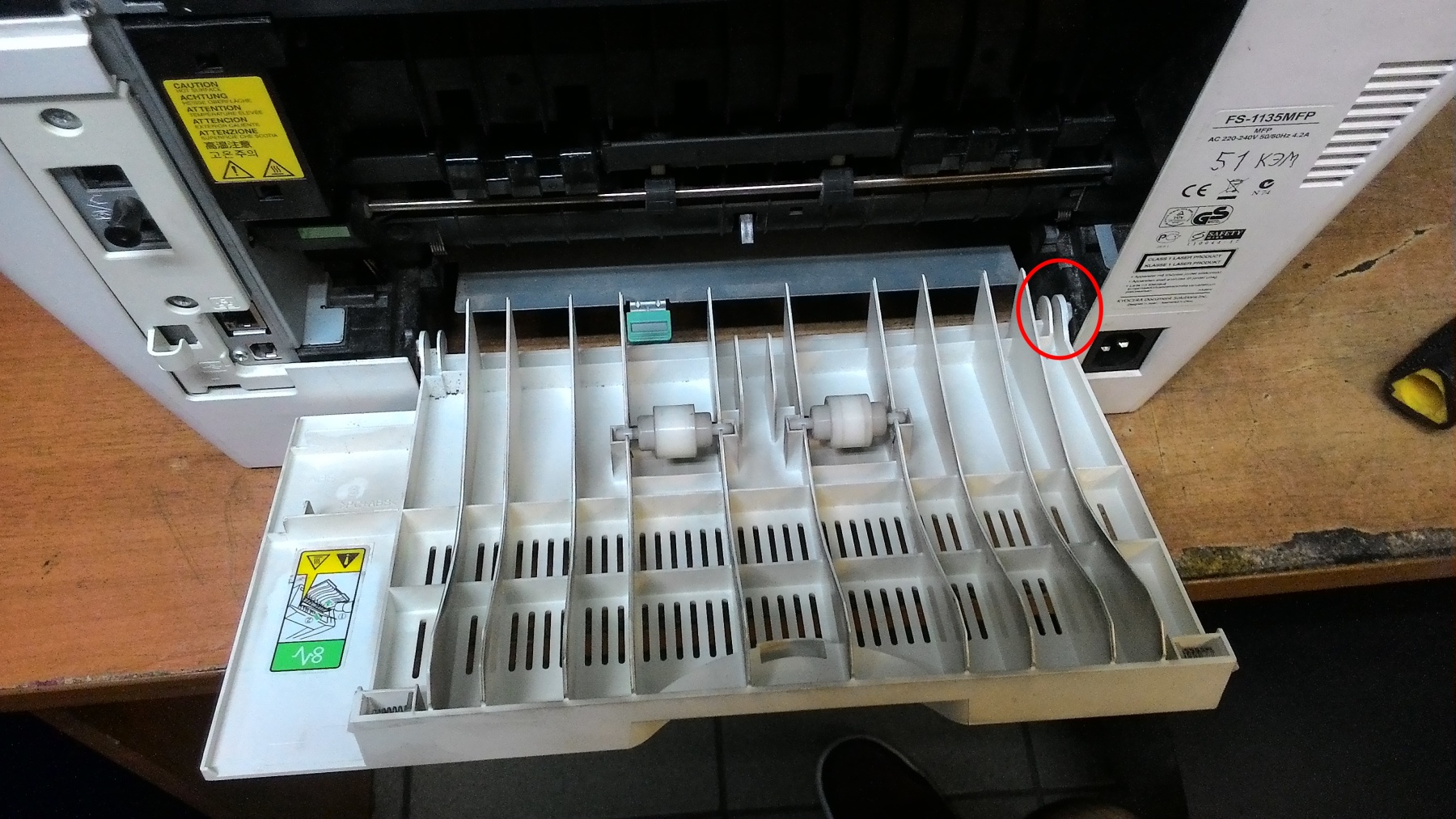

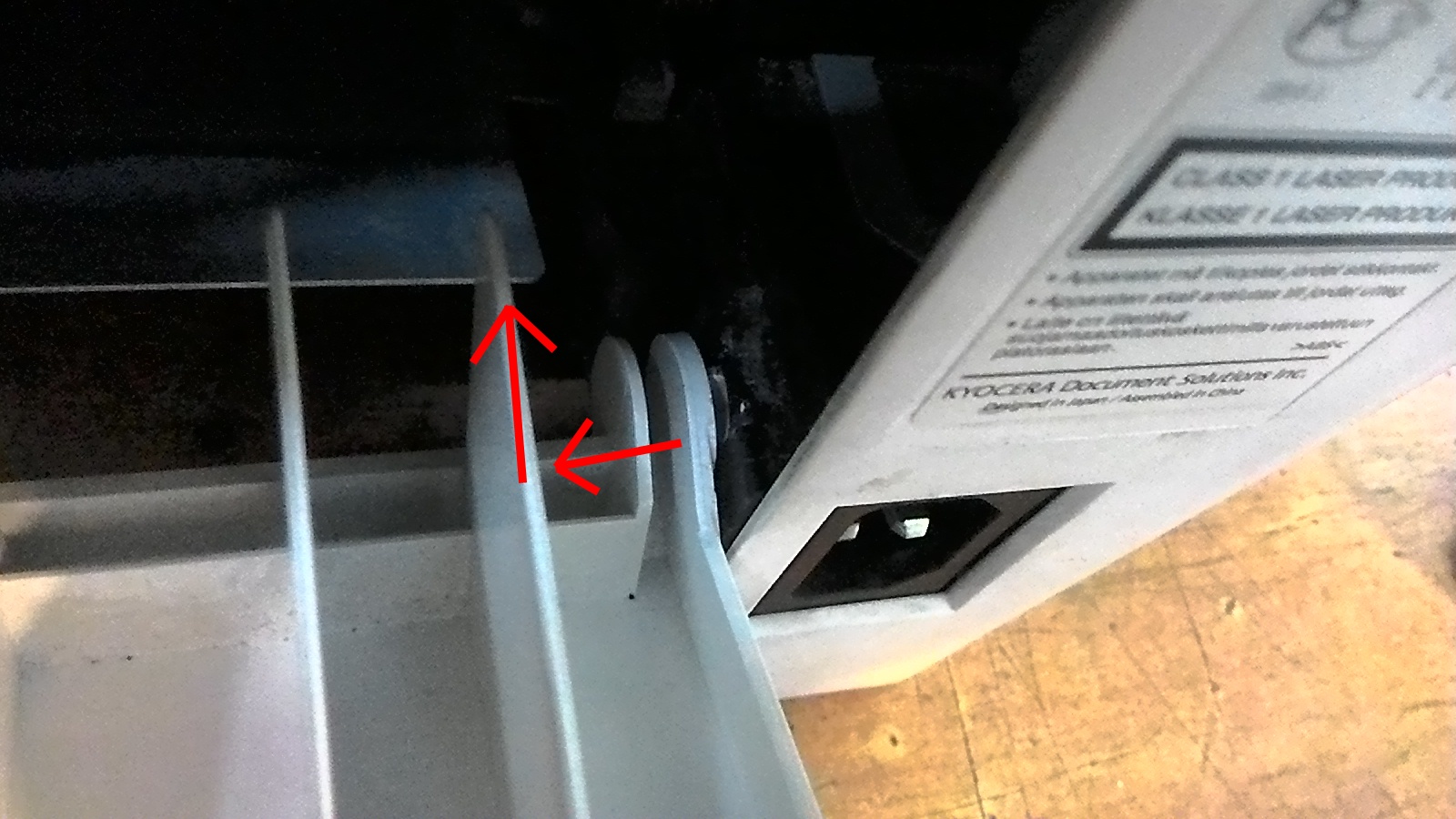

Далее снимаем заднюю дверцу. Для этого открываем её, и подцепляем отвёрткой крепление с правой стороны, как показано на фото, и тянем вверх.
Разборка принтера Kyocera

Разборка принтера Kyocera

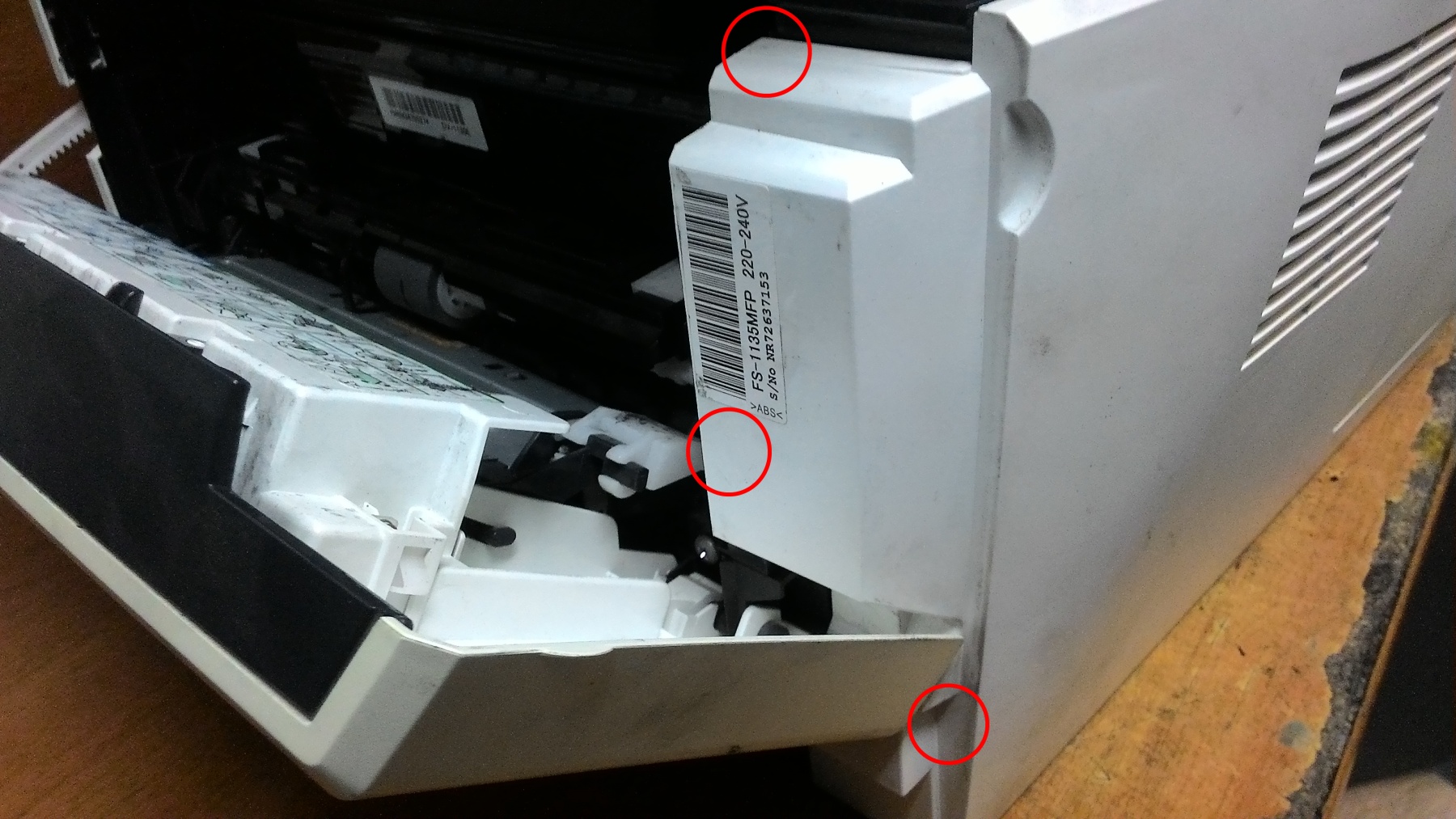

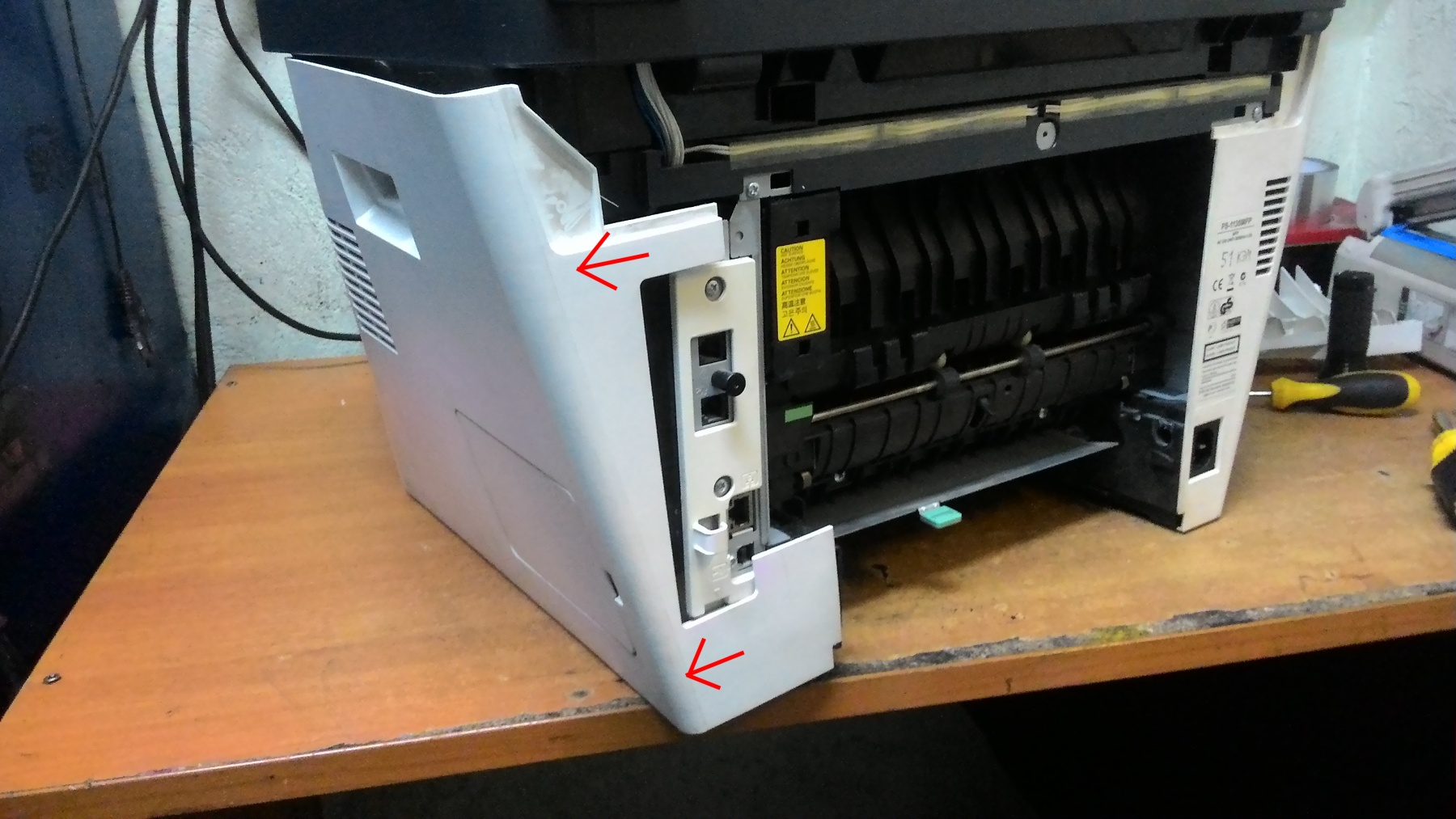

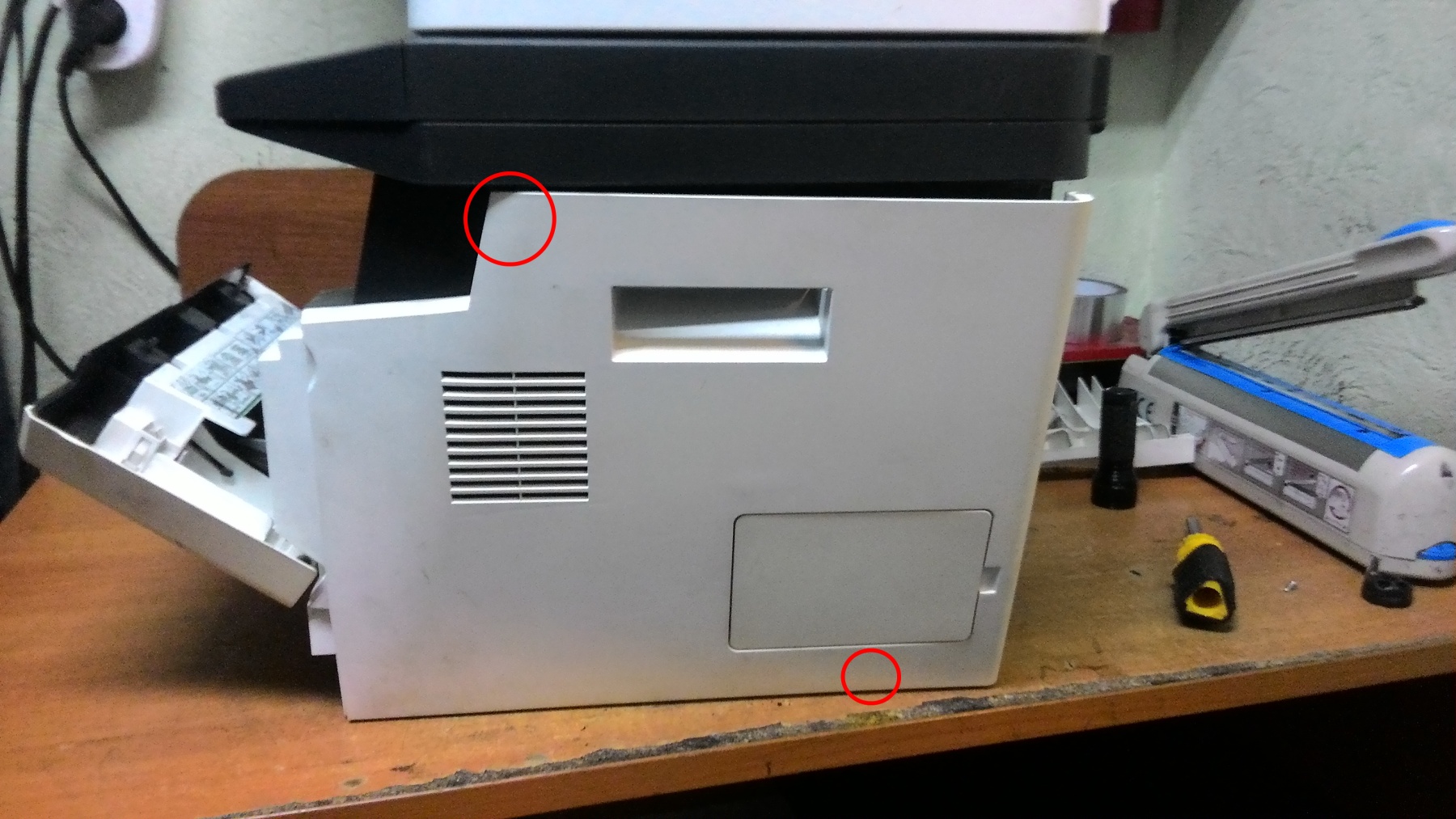

Следующим шагом будет снятие боковой части корпуса принтера. Она держится исключительно на пластиковых зацепах и снимается либо руками, либо при помощи всё той-же плоской отвёртки. Обратите внимание, что для её снятия нужно открыть переднюю дверцу принтера. Расположение зацепов на фото.
Разборка принтера Kyocera

Разборка принтера Kyocera

Разборка принтера Kyocera

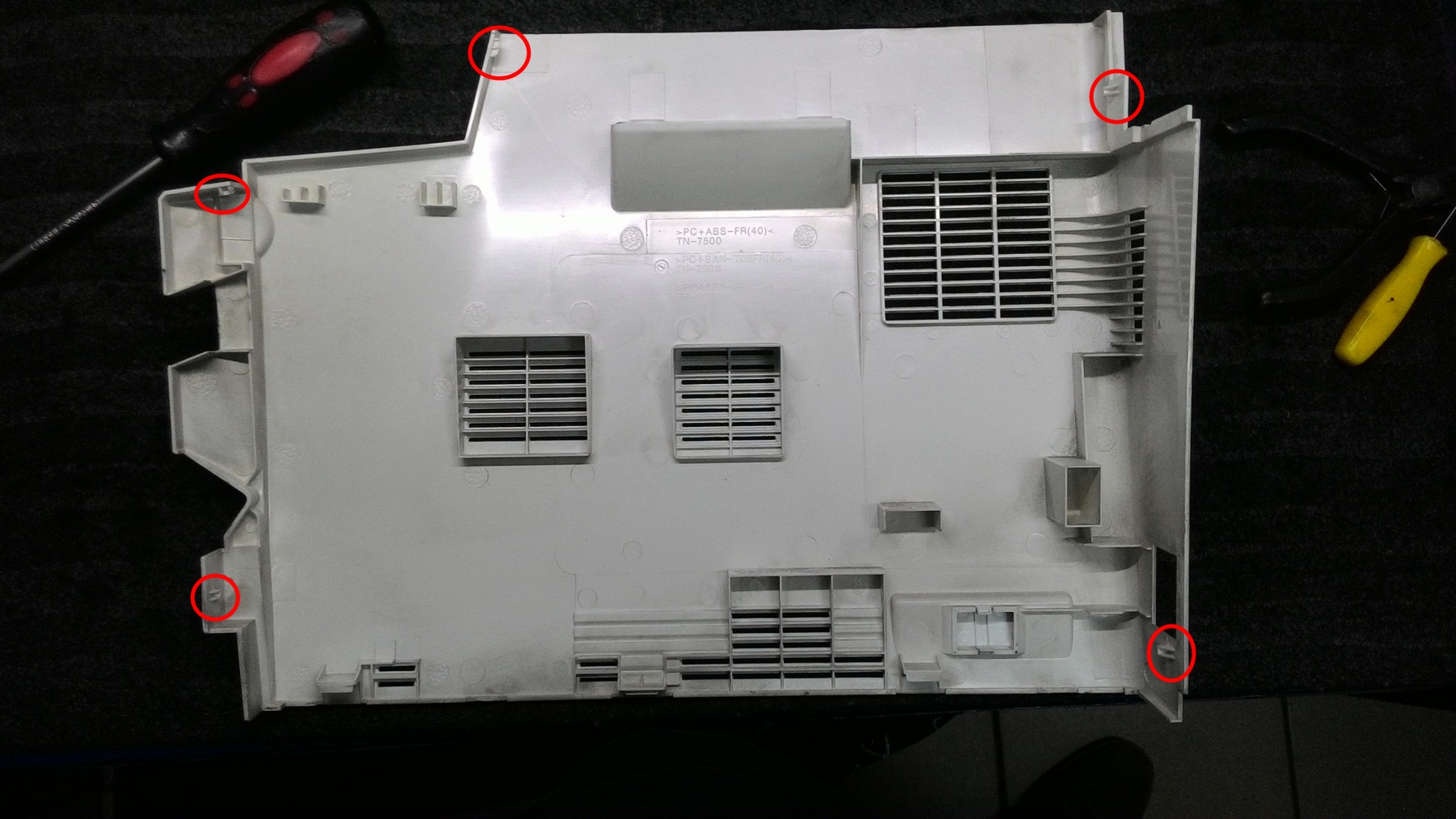

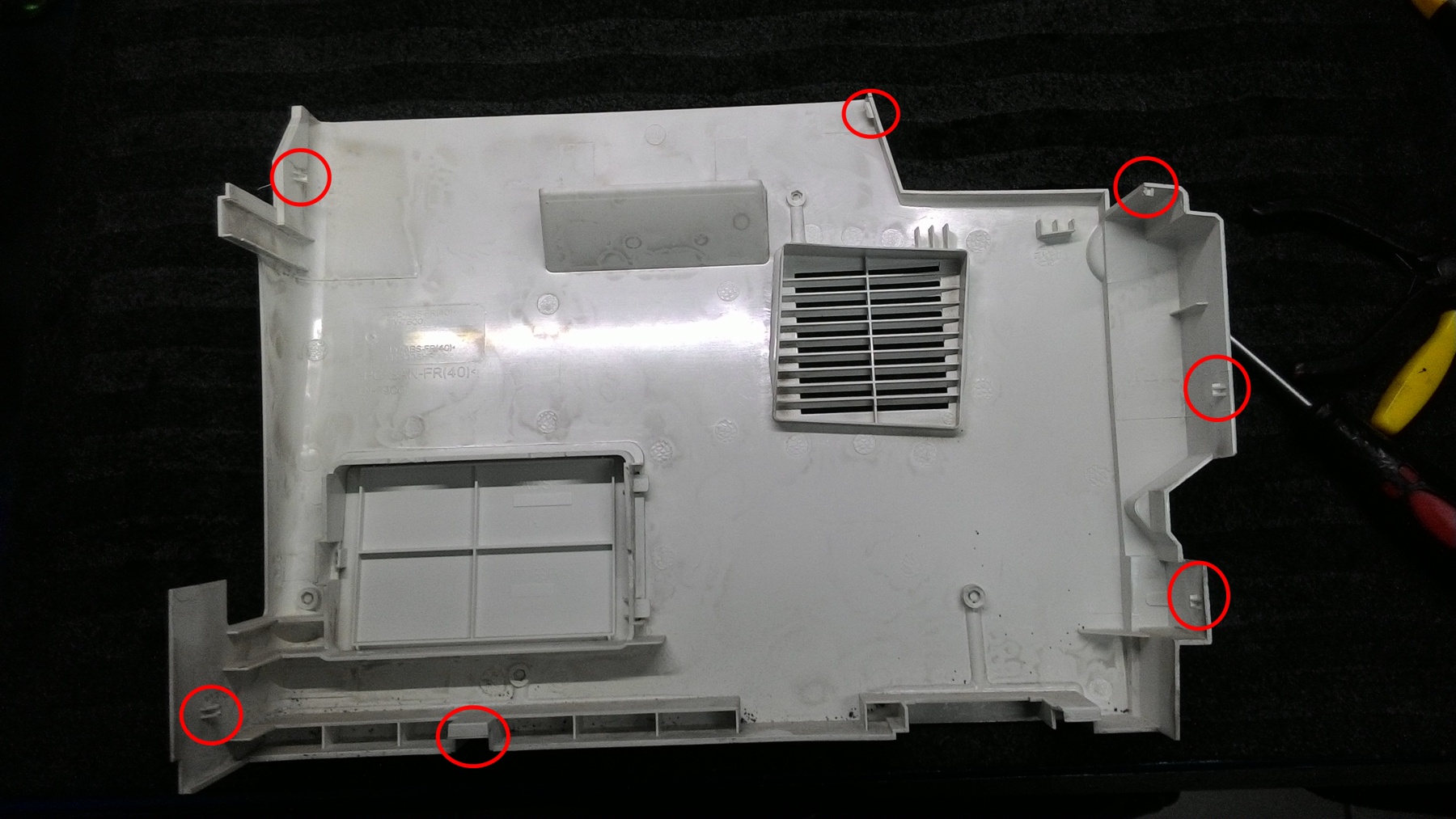

Боковая крышка и зацепы изнутри.
Разборка принтера Kyocera

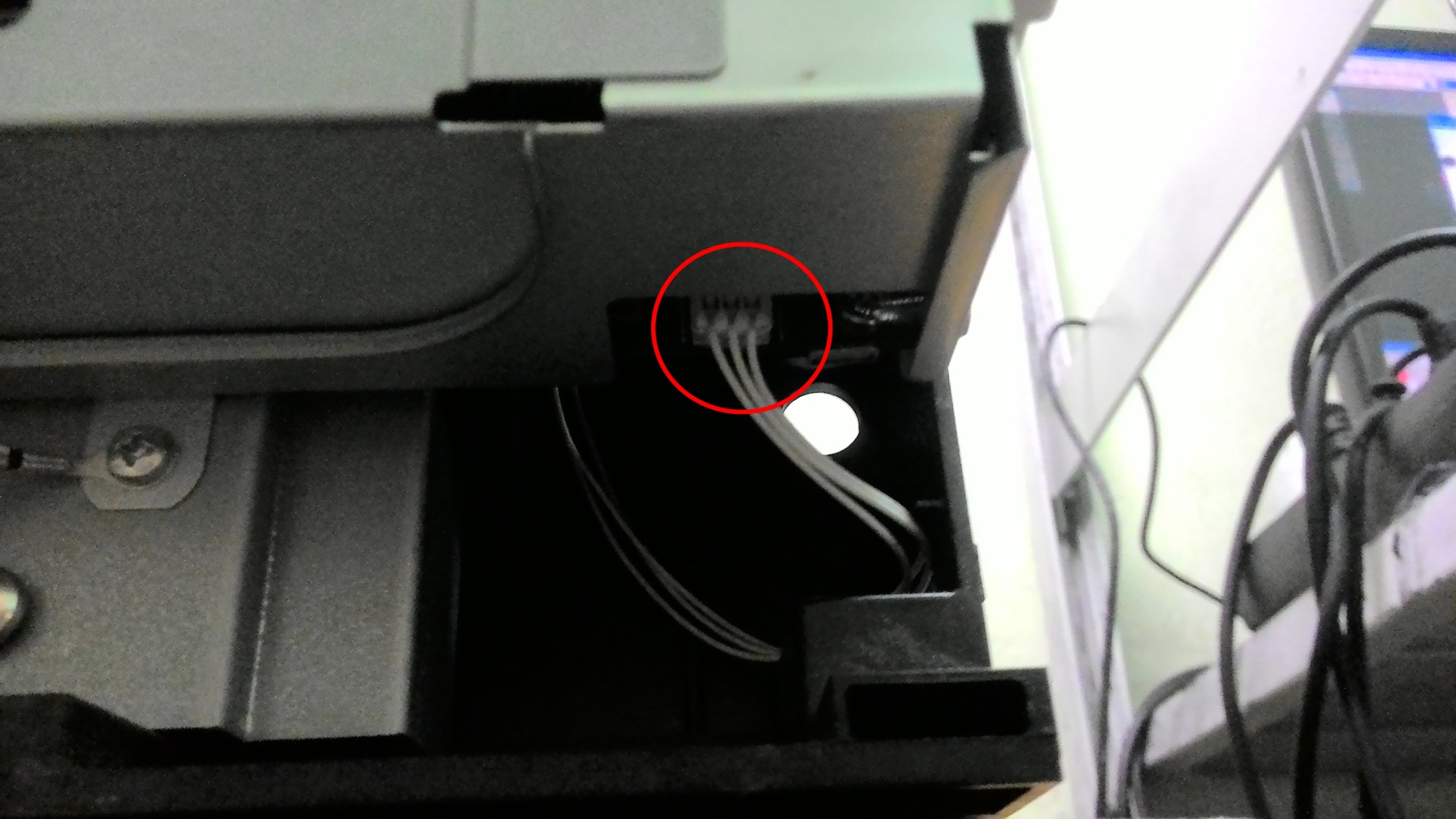

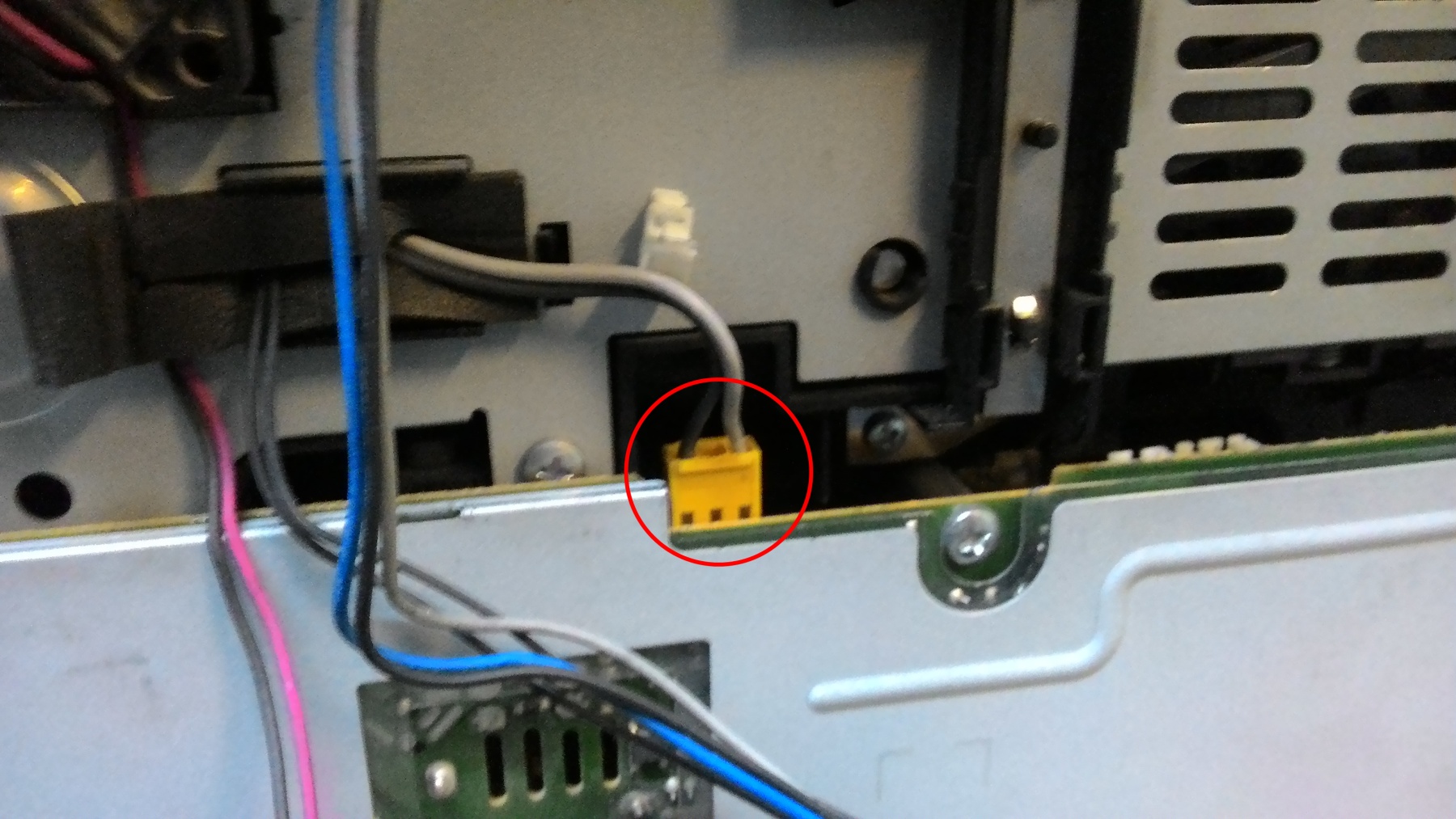

Теперь отсоединяем провод, ведущий к датчику прохода бумаги через печку, вот он.
Разборка принтера Kyocera
Следом идёт вторая боковая панель корпуса, она снимается по аналогии с первой. Вот фото зацепов для простоты их обнаружения.
Разборка принтера Kyocera
Обратите внимание, что на этой боковой панели внизу есть выступы, которыми нужно будет попадать в выемки в самом принтере при установке боковины на место.

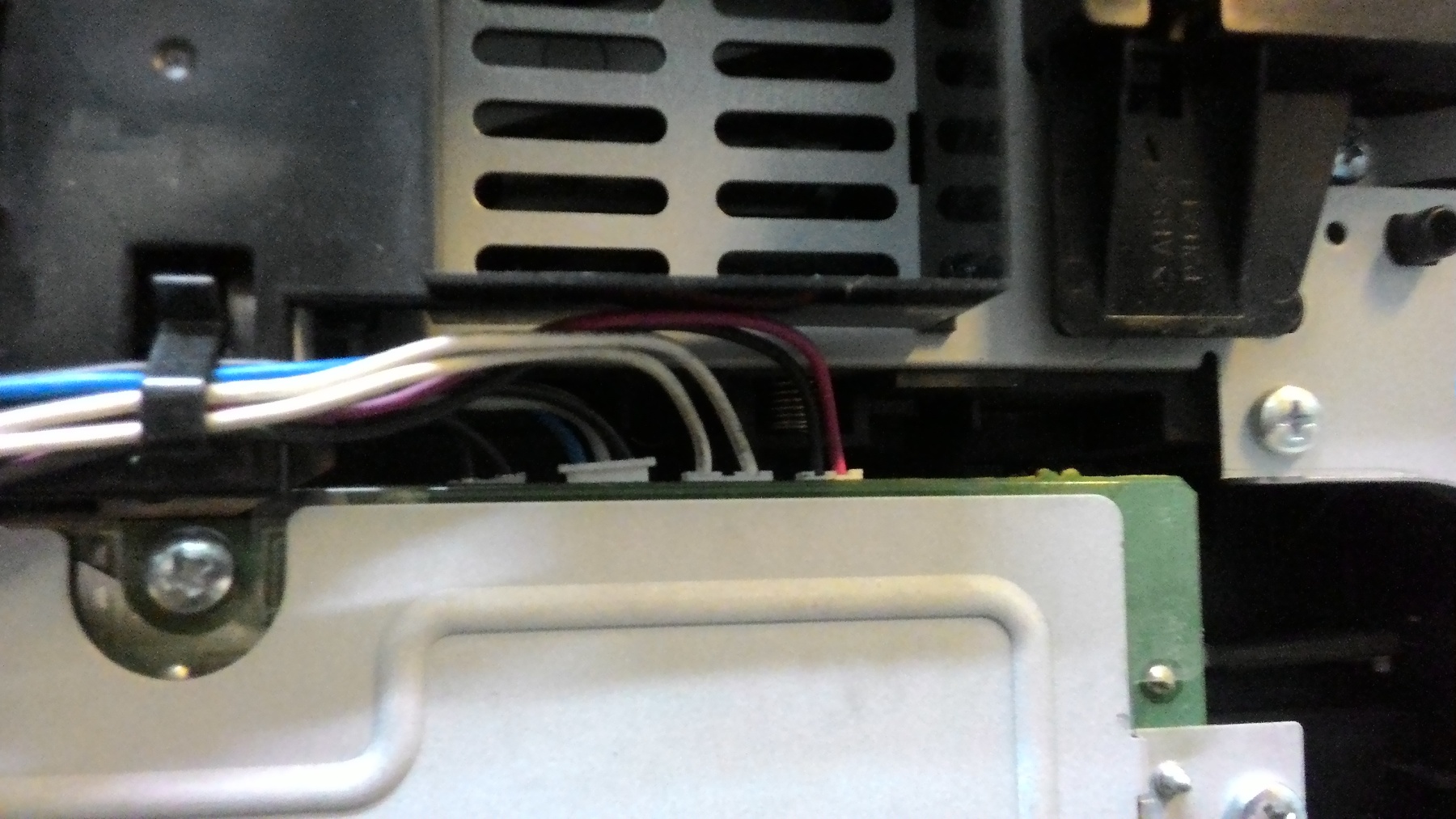

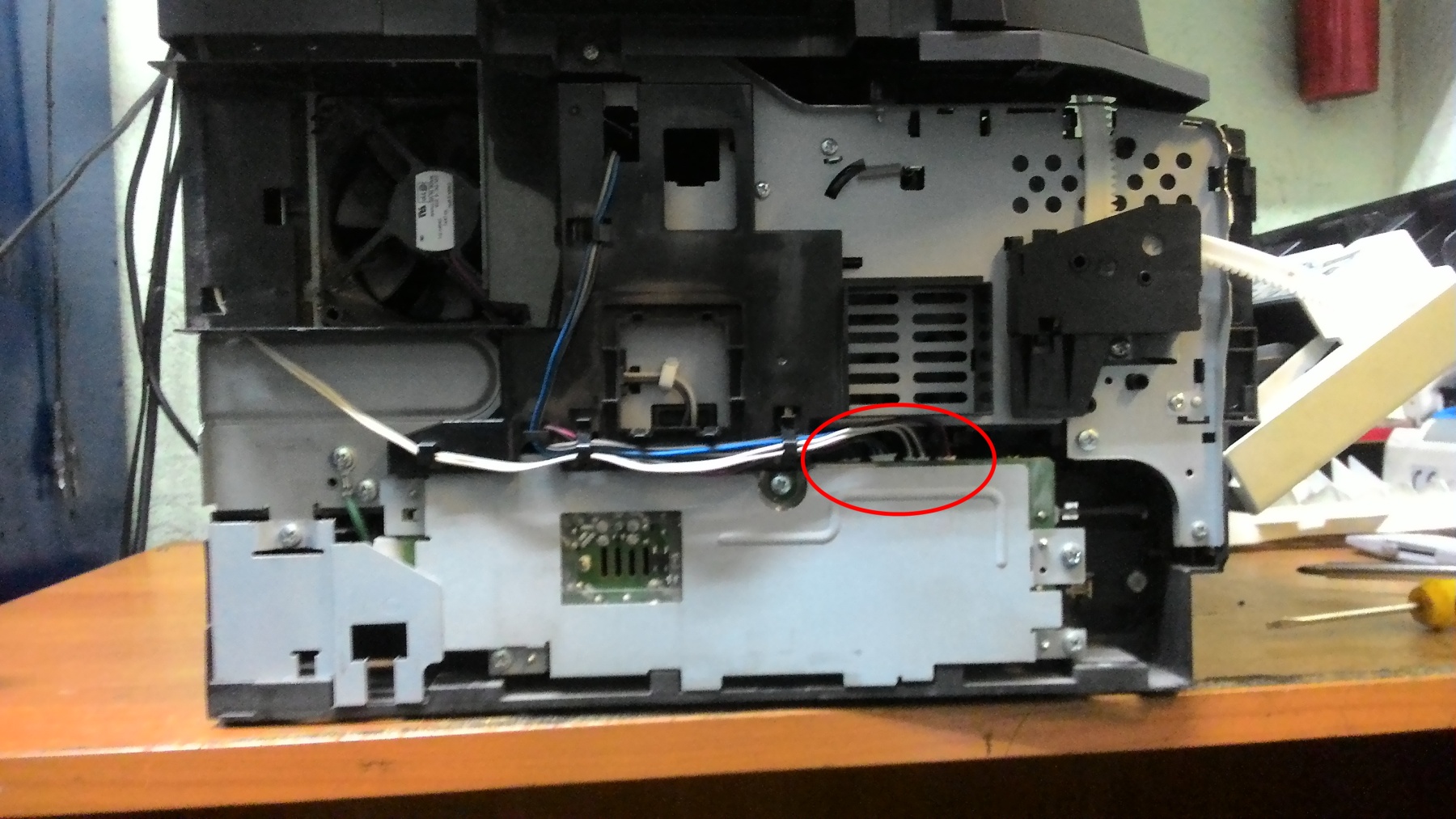

Сняв данную боковину, видим несколько пучков проводов, подсоединённых к плате питания, их нужно отсоединить.

Разборка принтера Kyocera

Разборка принтера Kyocera

Подключить их обратно неправильно не получится, у каждого свой штекер.

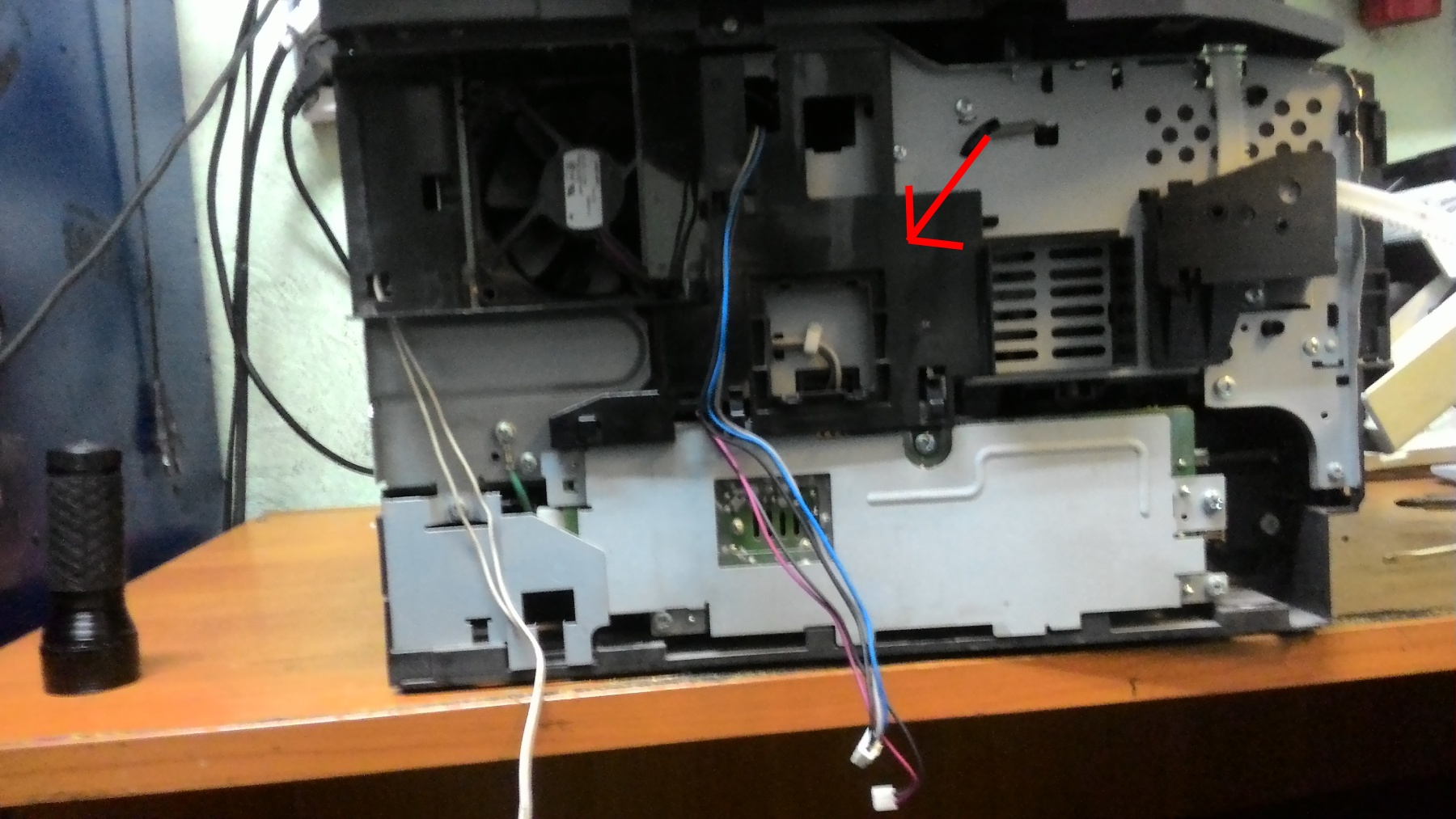

Отсоединив провода, снимаем чёрную пластиковую крышку, в которой были проложены провода. Сами провода конечно нужно предварительно отцепить.
Разборка принтера Kyocera

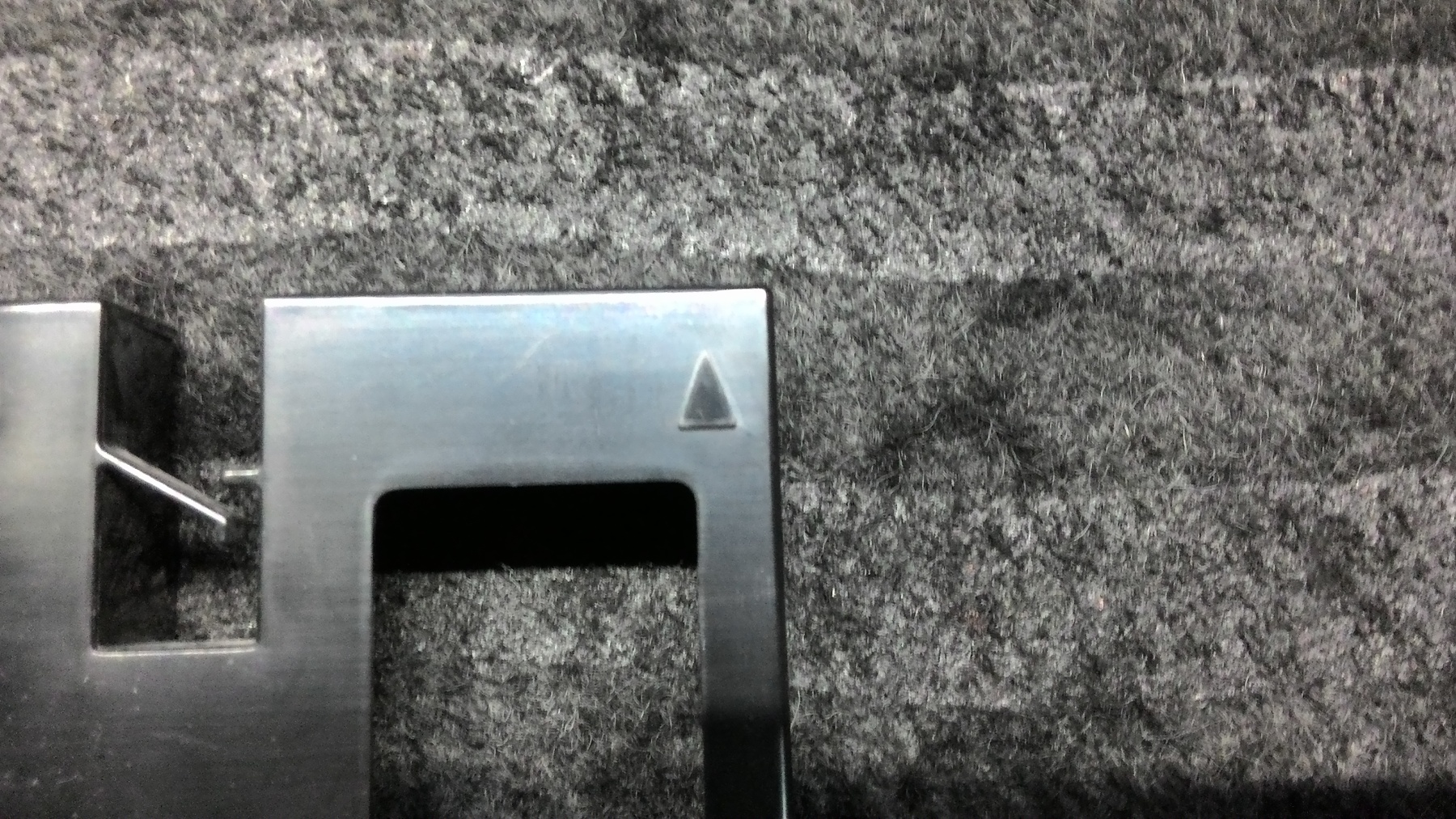

Эта крышка тоже крепится на зацепах, их положение обозначено вот такими стрелочками на самом пластике. Таких зацепов на крышке несколько.
Разборка принтера Kyocera

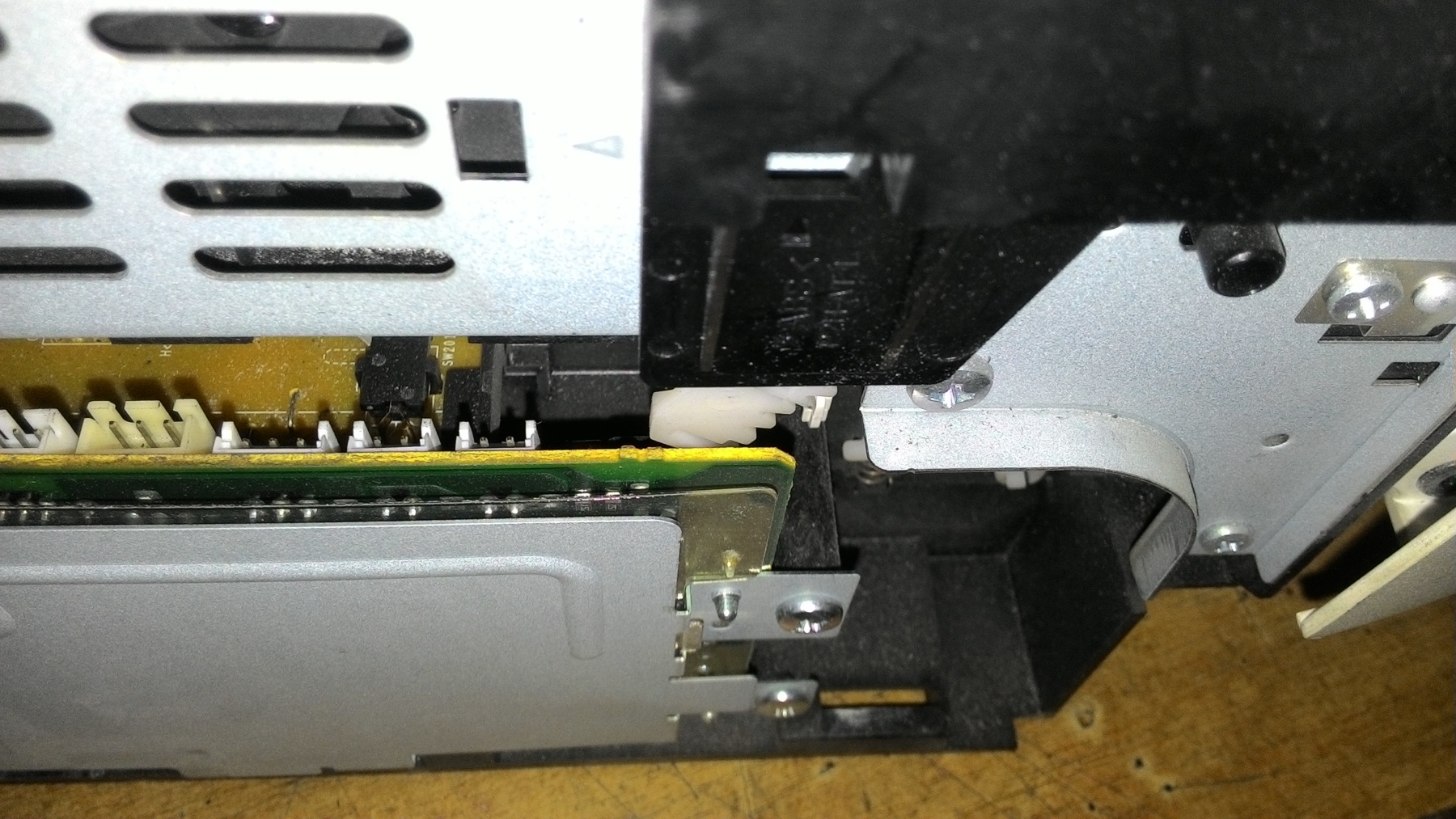

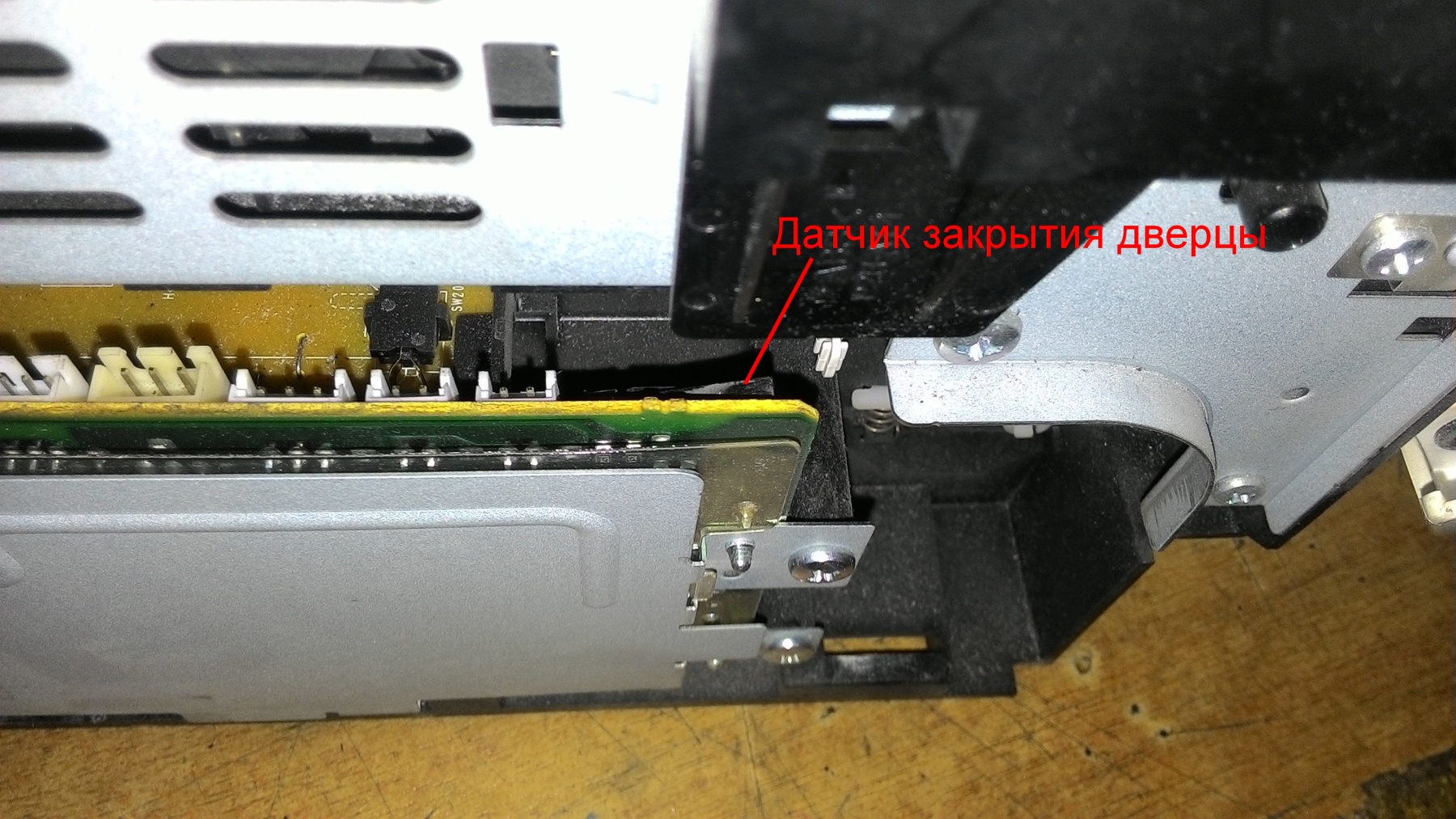

Так же хочу отметить один интересный момент. Некоторые предпочитают для удобства снять всю плату питания на этой стороне принетра. Это чтобы проще было работать с проводами. Я здесь не буду приводить этот способ, потому как в нём нет необходимости. Если вы всё же будете данным способом пользоваться, то перед этим обязательно откройте переднюю дверцу принтера. Дело в том, что на плате есть датчик закрытия дверцы, вот он
Разборка принтера Kyocera

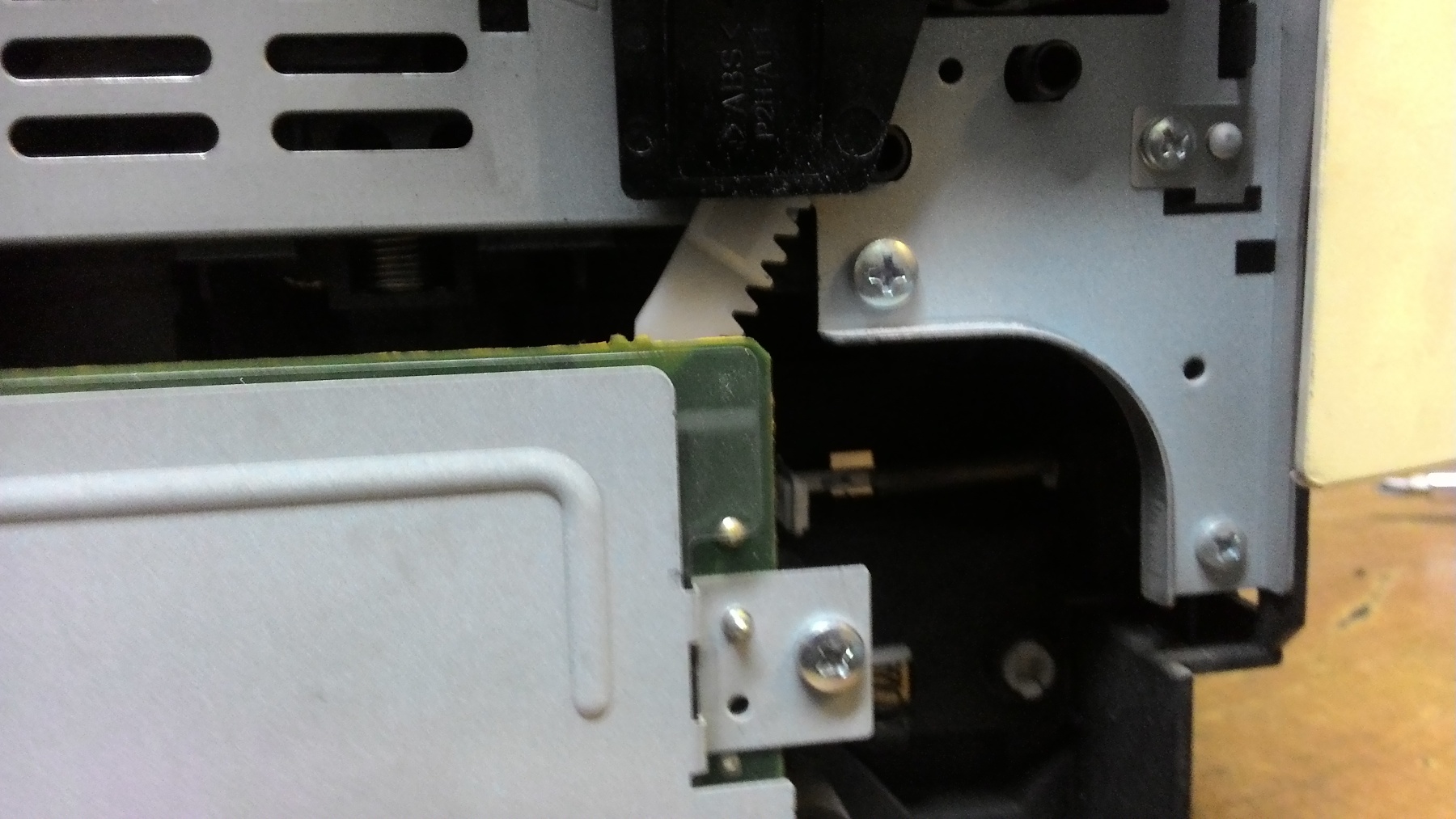

Он же с закрытой дверцой

Разборка принтера Kyocera

Разборка принтера Kyocera
Если вы будете снимать плату с закрытой дверцей, то затем, когда вы установите её обратно, датчик встанет неправильно. В таком случае принтер будет утверждать, что дверца открыта, даже если её закрыть. Проблема кажется довольно простой и забавной, но на деле не раз приводила людей в ступор, всё таки это не самый очевидный момент.

Вернёмся к нашему принтеру

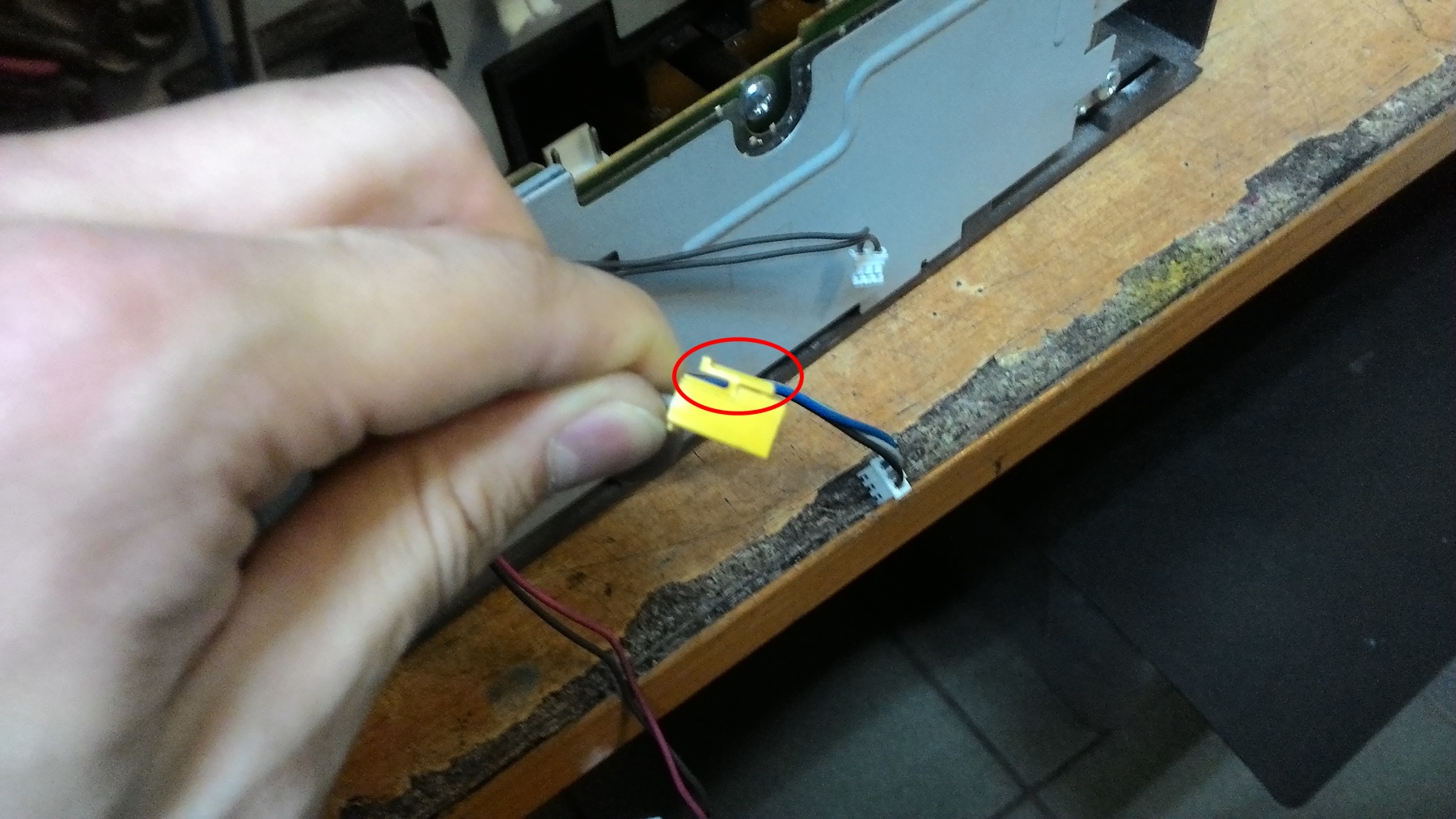

Теперь вынимаем из платы шнур питания печки. На нём есть выступ, на который надо надавить, чтобы вынуть штекер
Разборка принтера Kyocera

Разборка принтера Kyocera

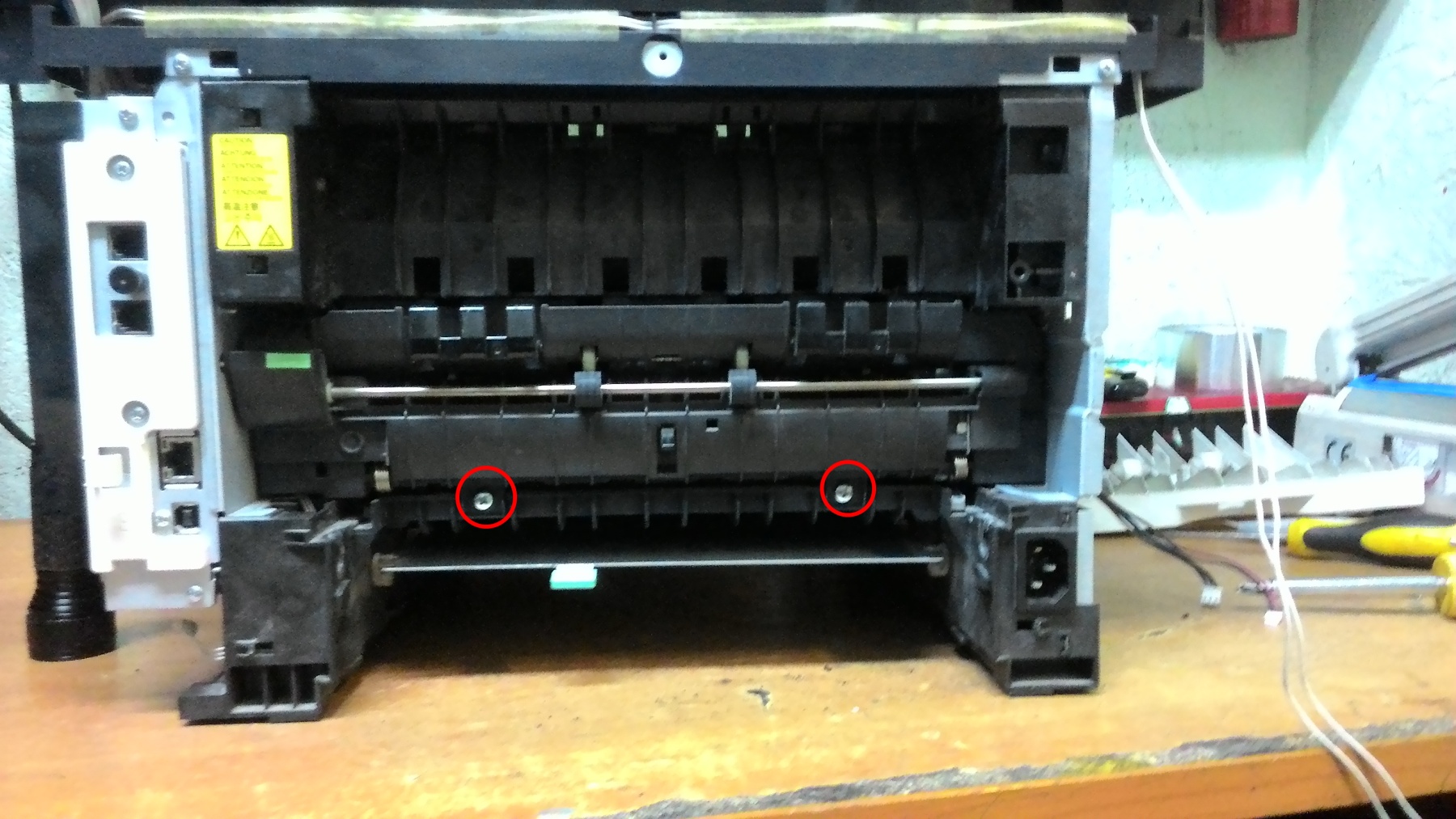

Итак, печка отсоединена ото всех узлов принтера и можно её извлечь. Для этого отвинчиваем два шурупа, которые её держат.
Разборка принтера Kyocera
Затем вынимаем печку. Делайте это осторожно, следя за всеми ведущими из печки проводами, их нужно аккуратно извлечь, чтобы они нигде не застряли и не повредились.

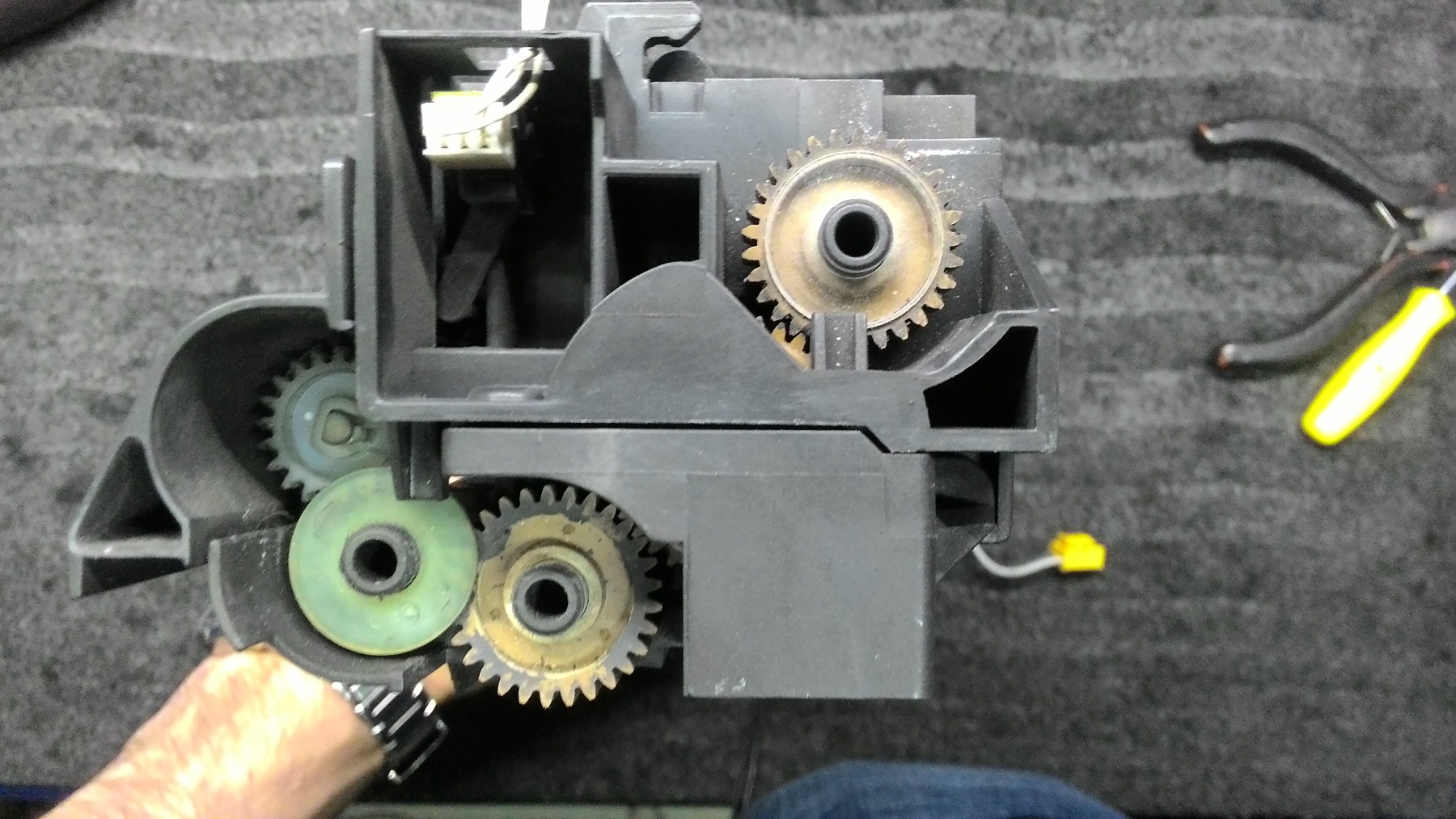

Печка у нас в руках. Первое, на что нужно обратить внимание, это состояние шестерней на ней. Если зубья на них сломаны, то печка может трещать или вообще не работать.
Разборка принтера Kyocera

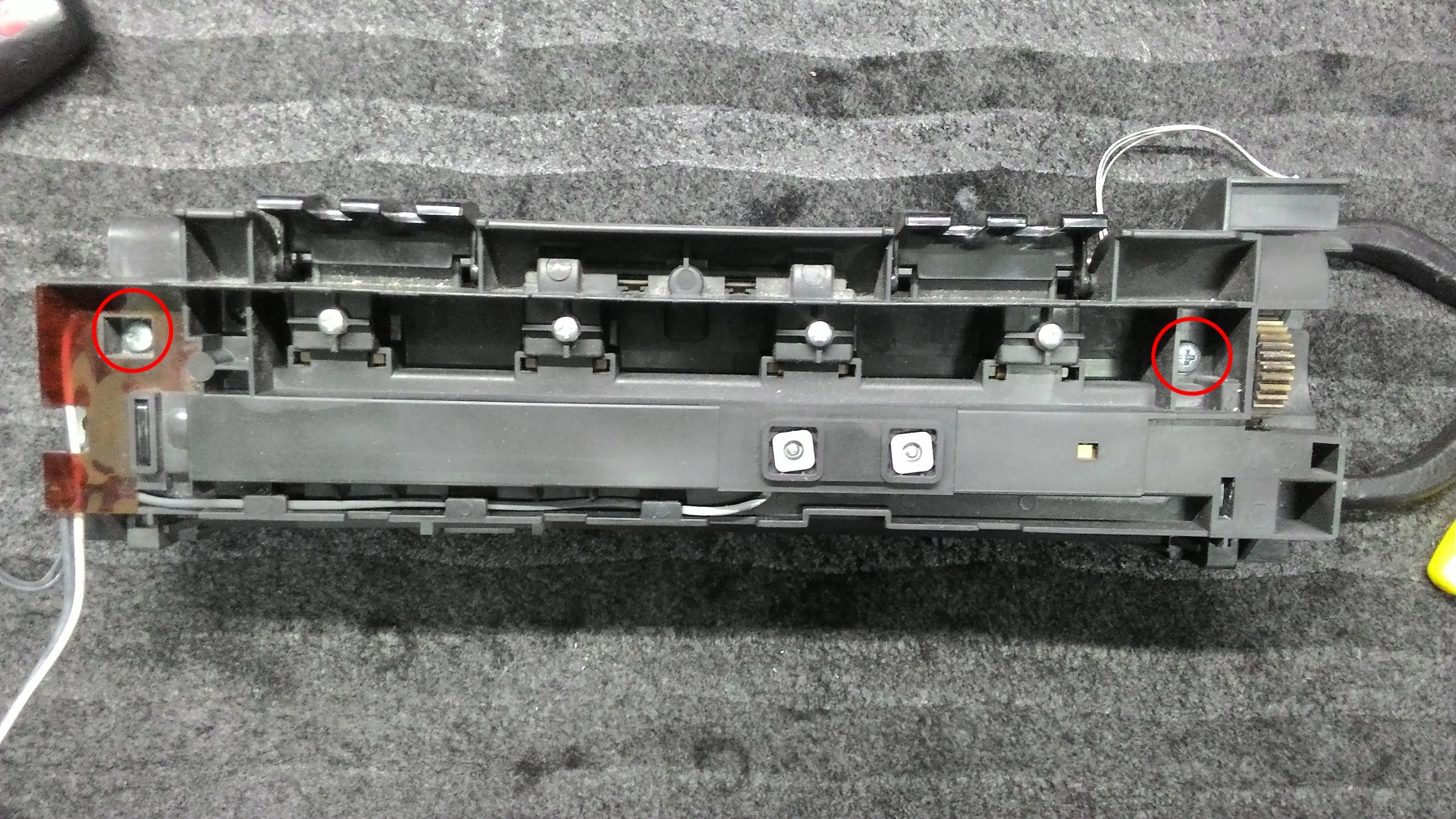

Наша задача - забраться внутрь печки. Для этого вывинчиваем два шурупа, показанных на фото.
Разборка принтера Kyocera

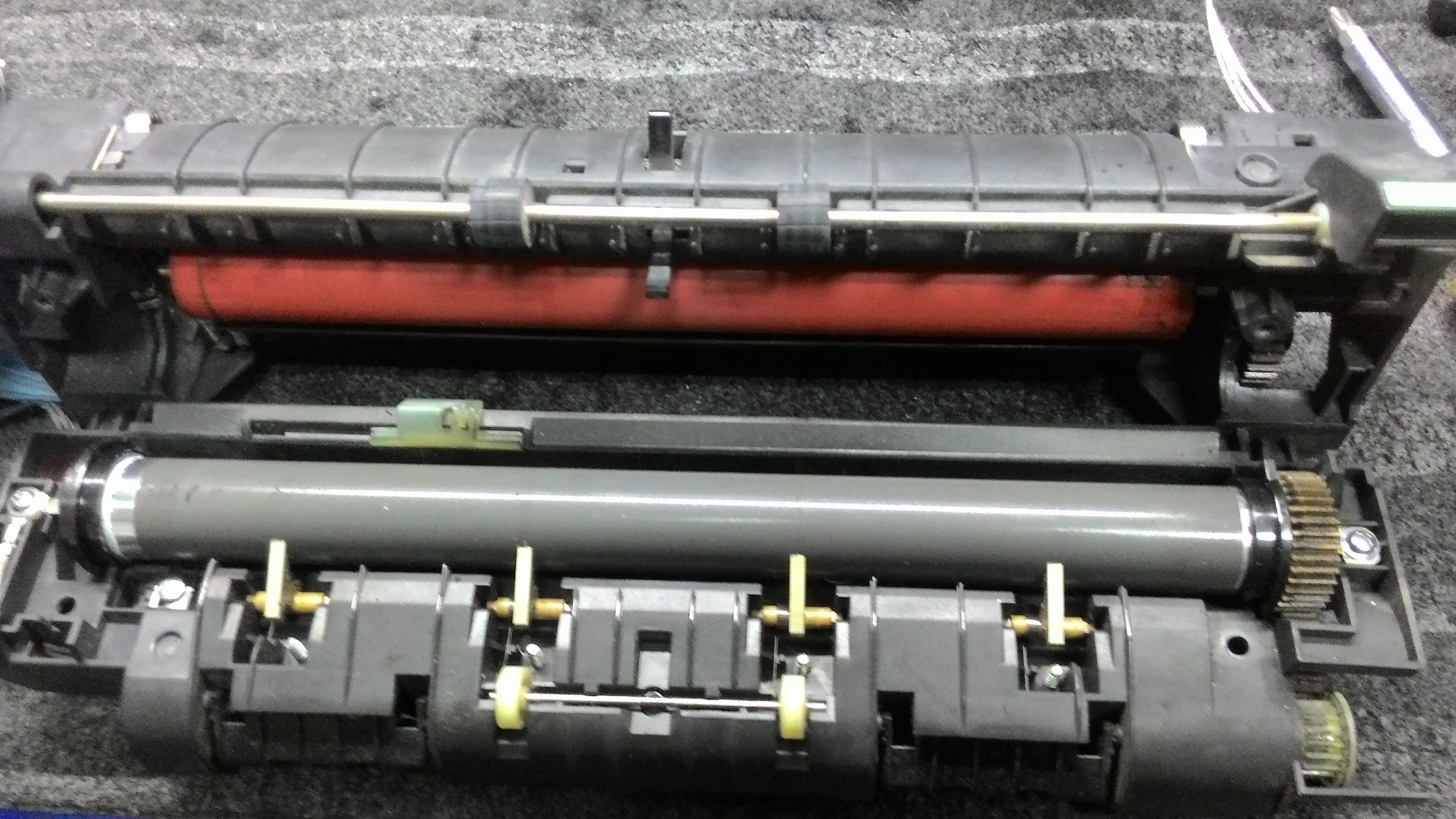

После этого можем разделить печку на две части. Они скреплены парой зацепов.
Разборка принтера Kyocera
Часть с ярким оранжевым роликом протираем и откладываем в сторону. Это прижимной ролик, с ним почти никогда не бывает проблем, он нас не интересует.
А интересует нас часть с серым роликом.Это и есть наш главный фронт работ.

Разборка печки Kyocera

Сам серый ролик, это тефлон. С ним-то и связано большинство проблем. Если на поврехности тефлона видны сколы, места, где покрытие стёрто или неровности, то тефлон нужно менять.

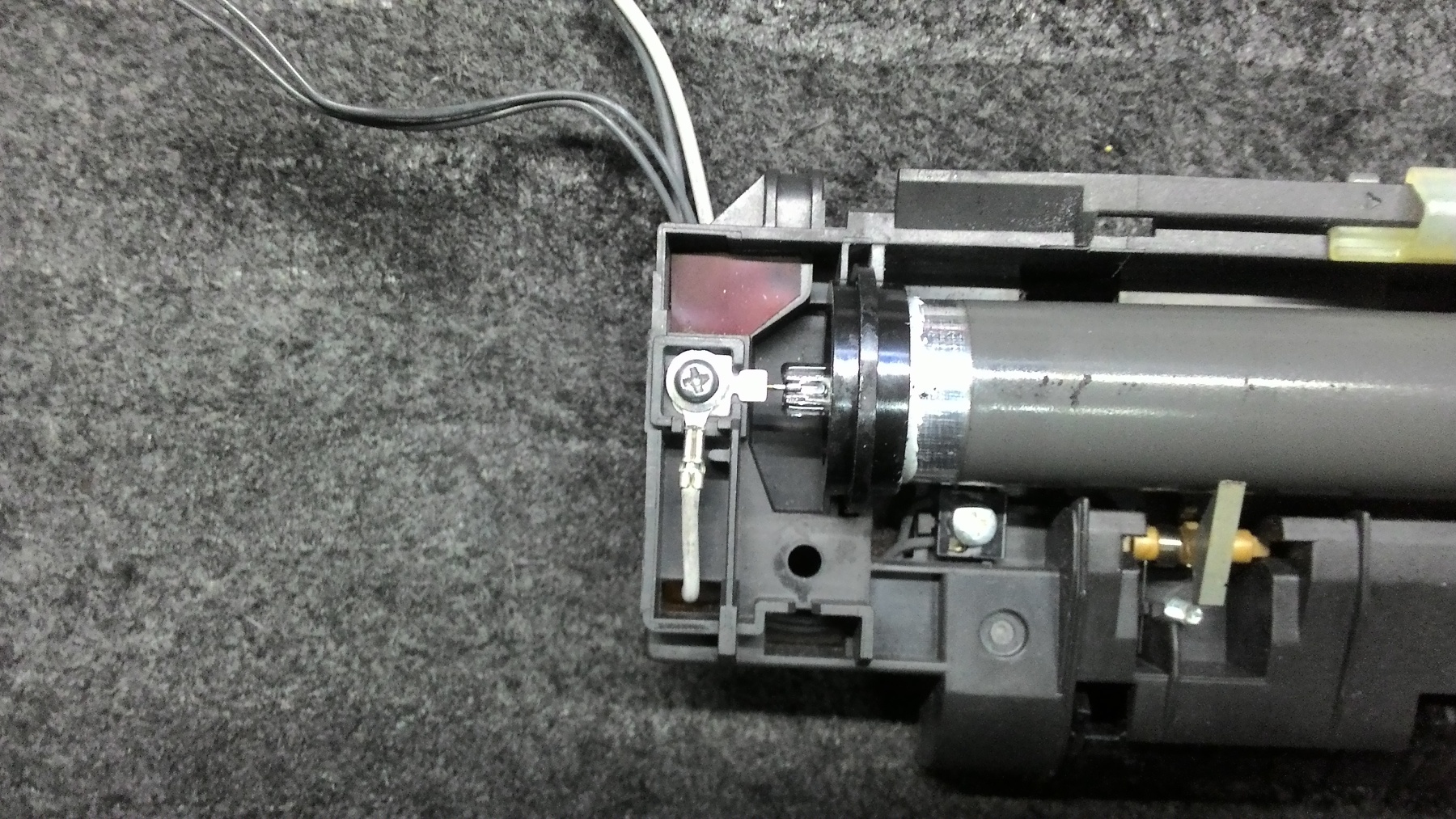

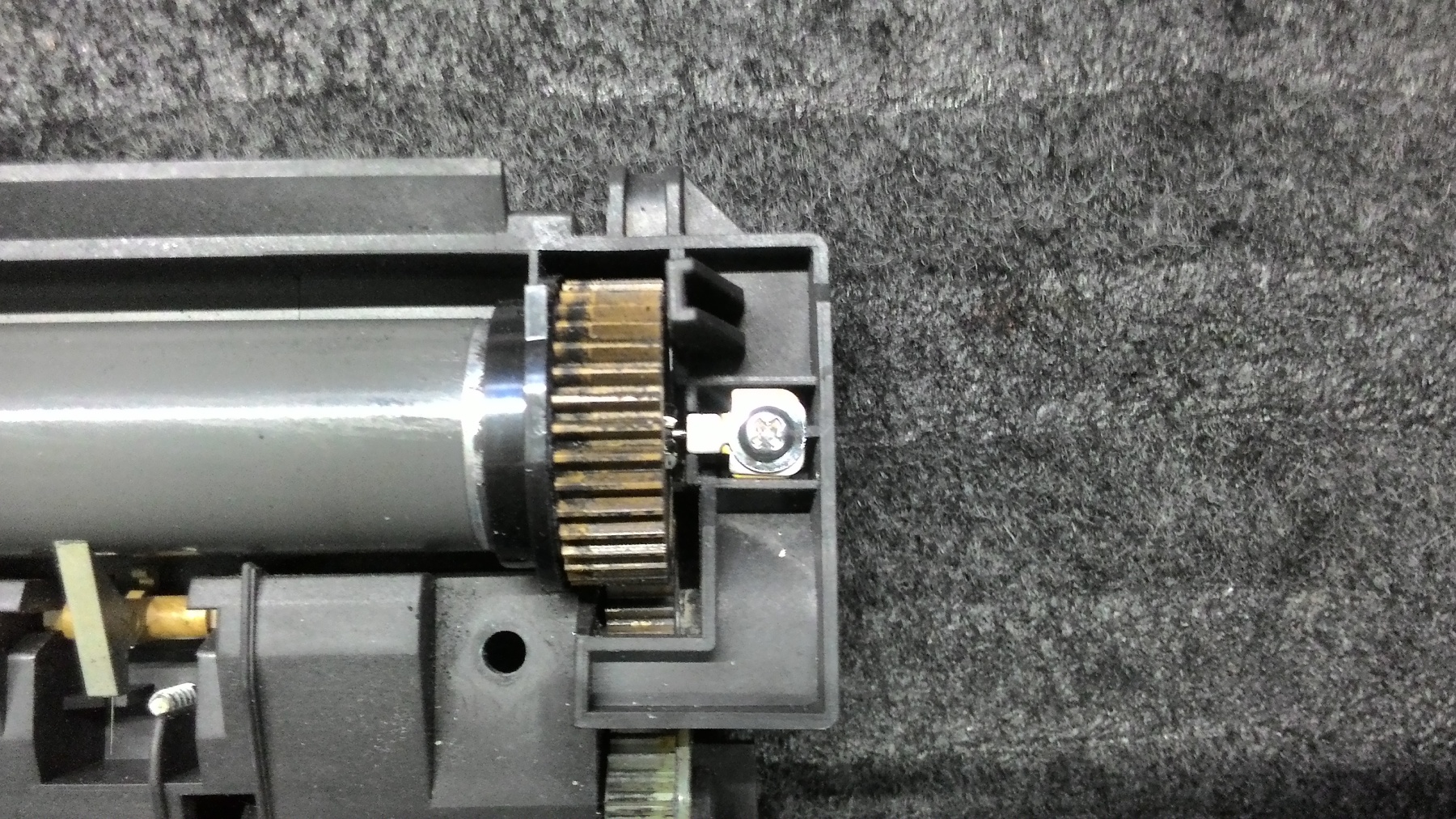

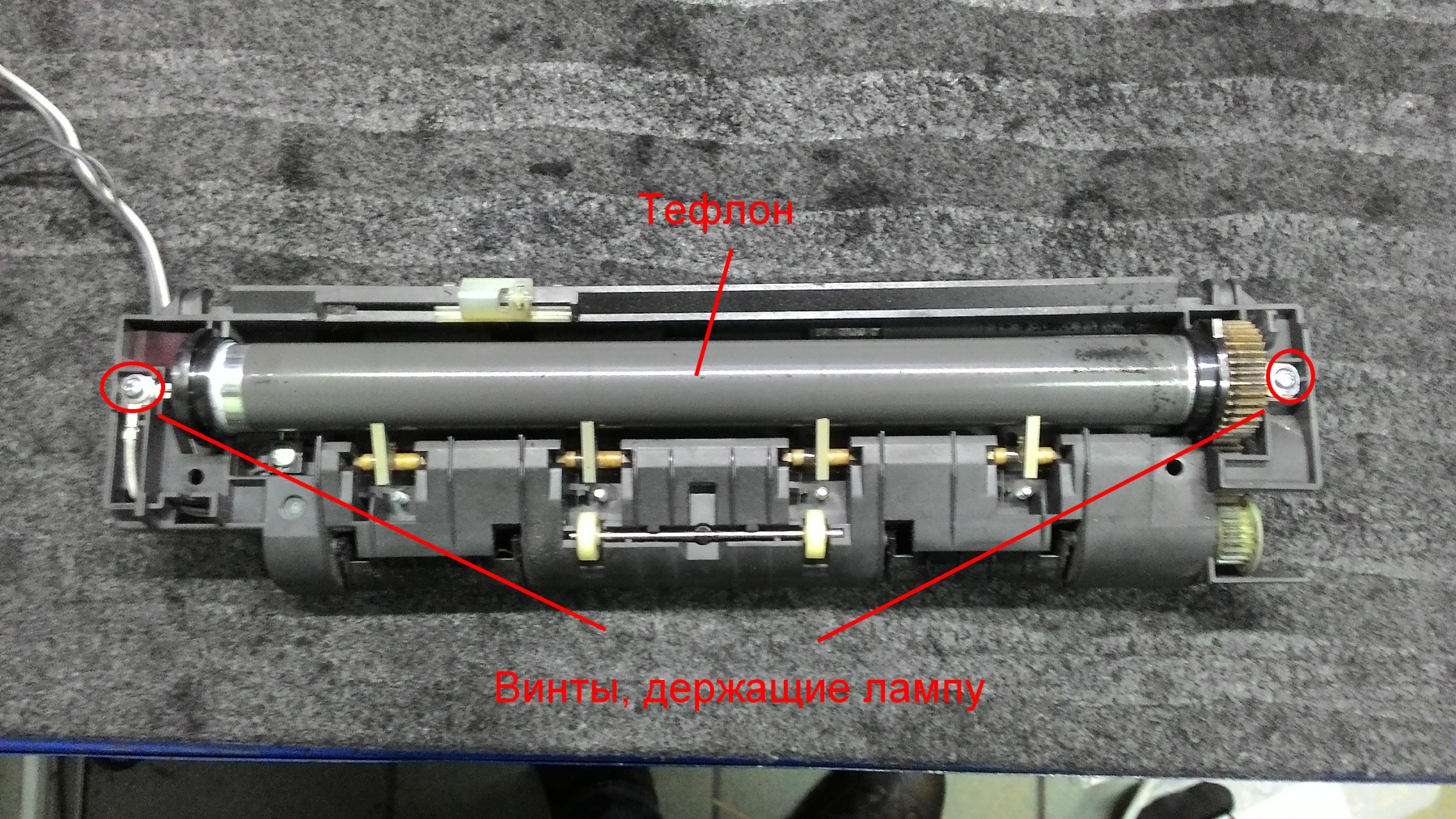

Чтобы вынуть тефлон нужно сначала извлечь из него лампу. Для этого отвинчиваем два винта, фиксирующих контакты на лампу.
Разборка печки Kyocera

Разборка печки Kyocera
Иногда эти контакты прогорают насквозь, плавя пластик вокруг себя. Тогда, к сожалению, придётся менять всю печку.

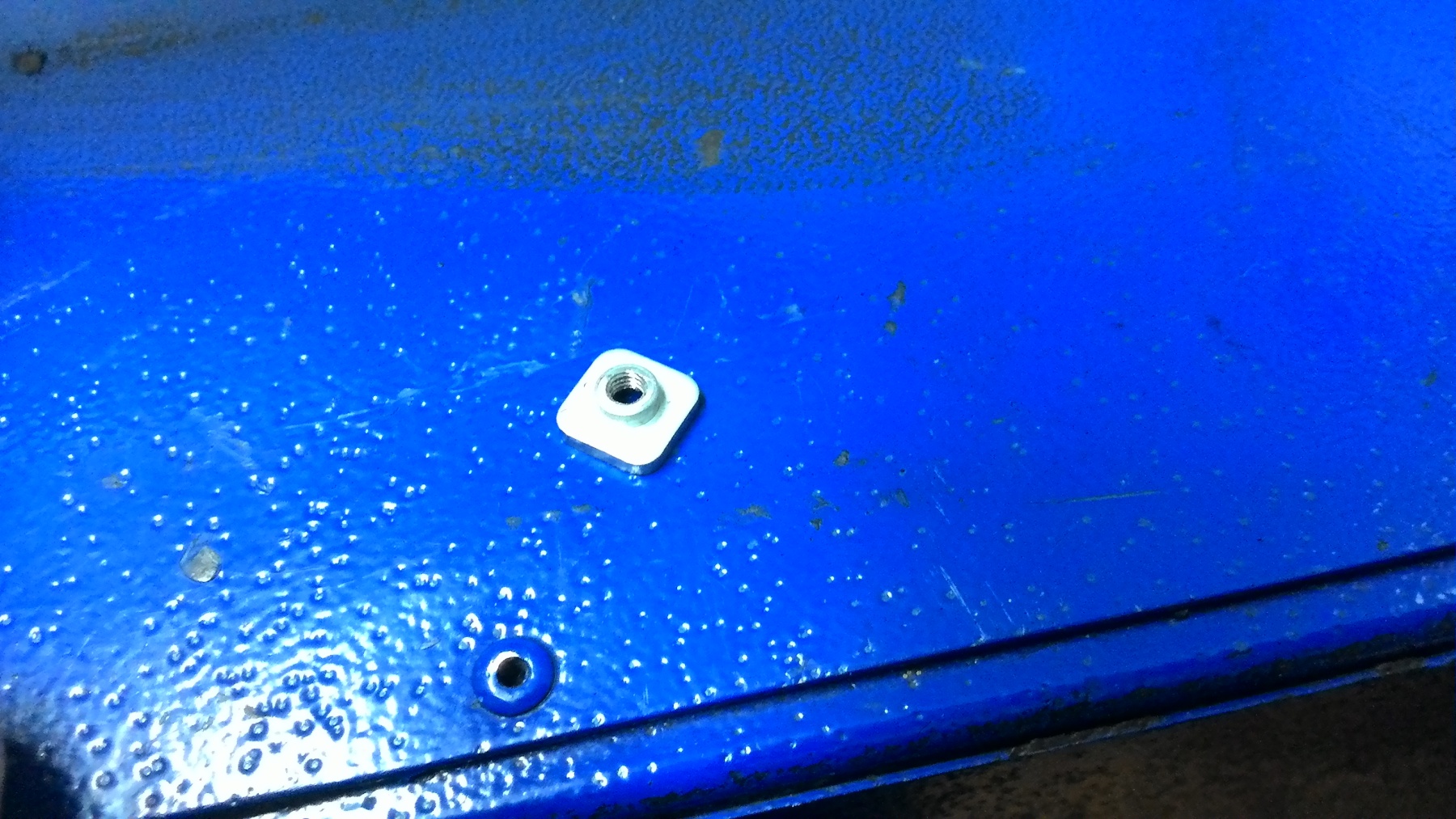

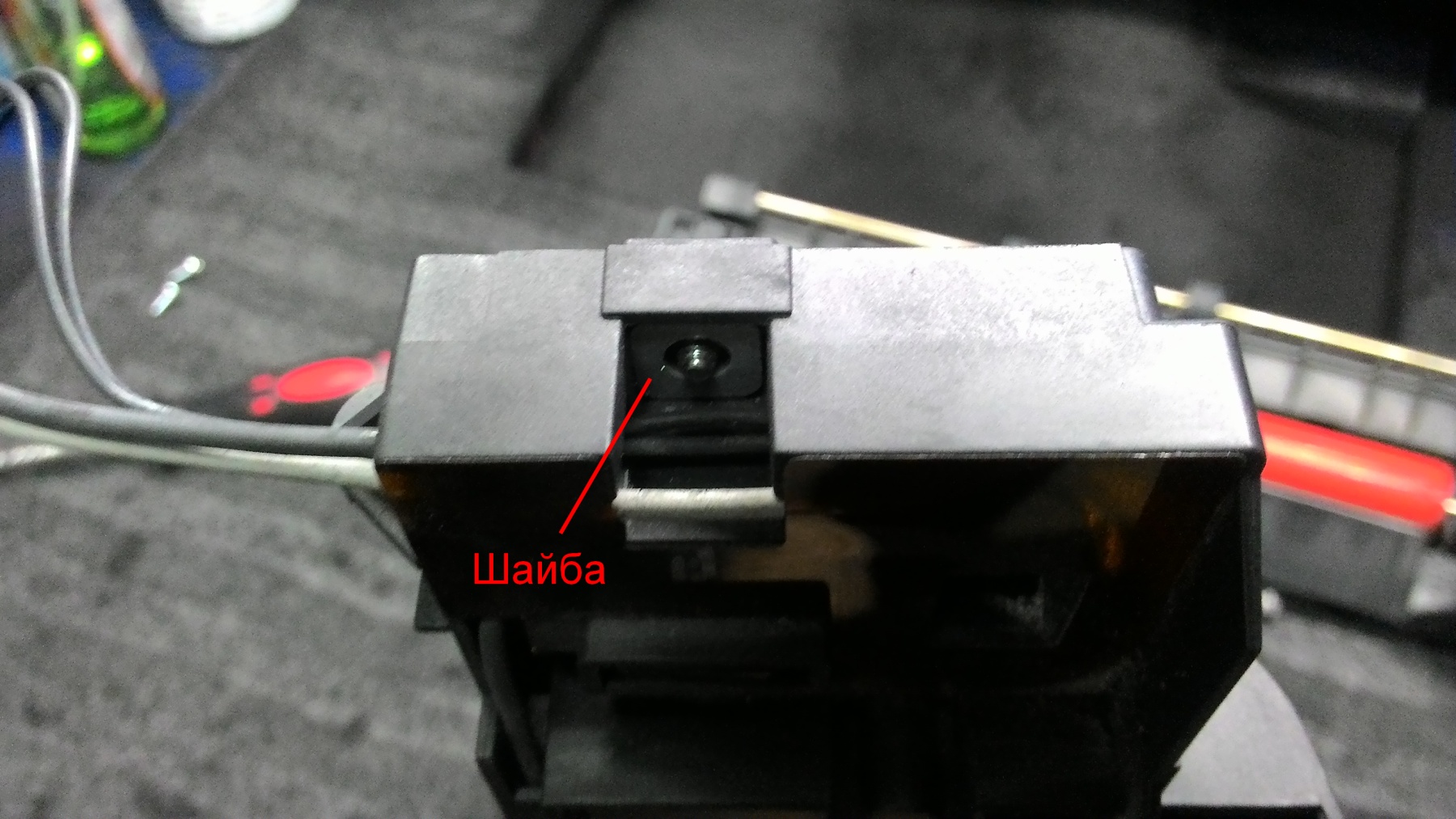

Мелкий, но важный нюанс - один из винтов вкручен в небольшую шайбу, вот она.
Разборка печки Kyocera
Как только вы вывинтите его, шайба просто упадёт, поэтому не теряйте её из виду, иначе потом не сможете привинтить лампу на место.
Разборка печки Kyocera

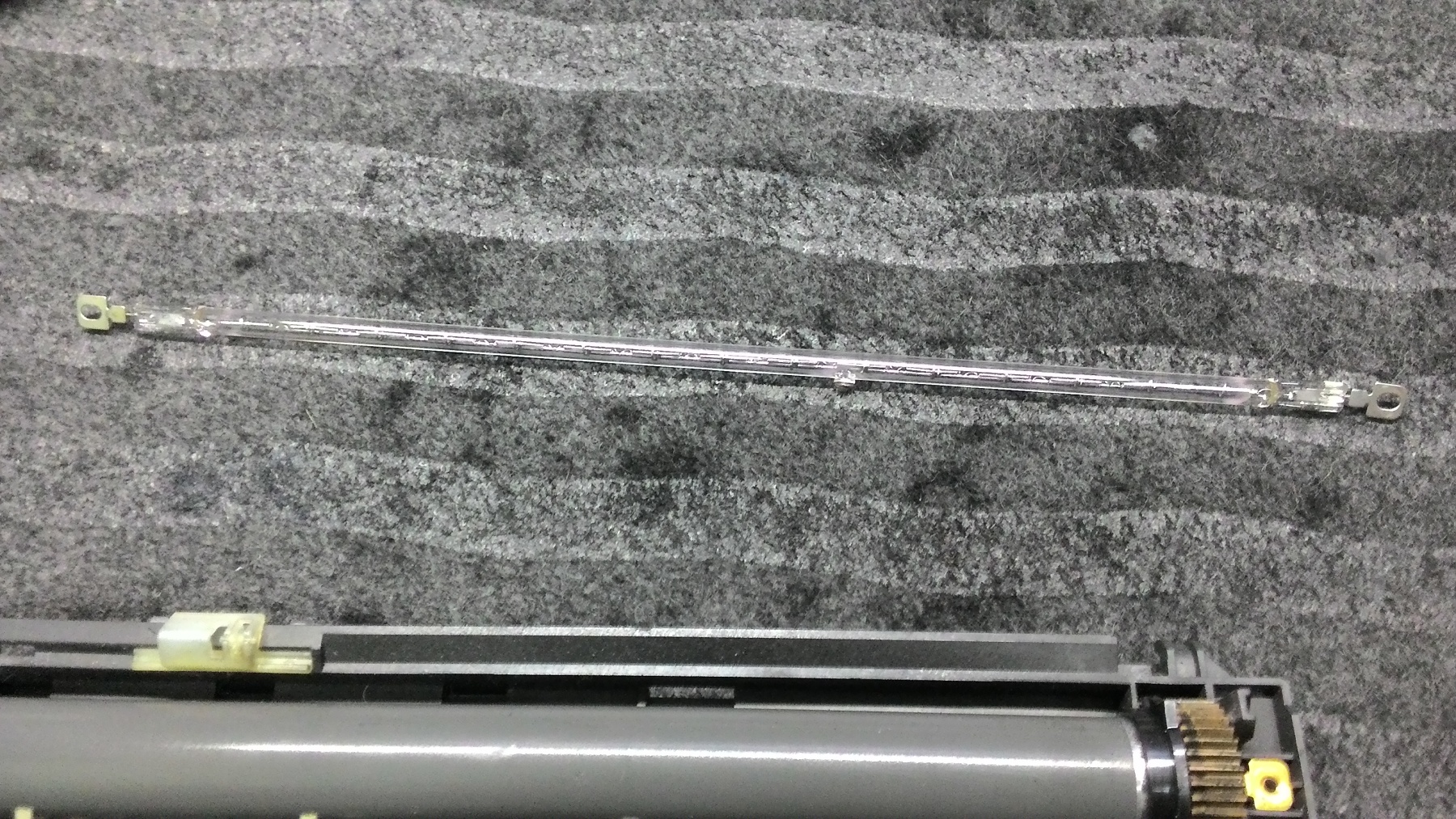

Освободив лампу от винтов, очень аккуратно вынимаем её через ту сторону тефлона, где нет шестерёнки. Лампа стеклянная, её легко разбить.
Разборка печки Kyocera

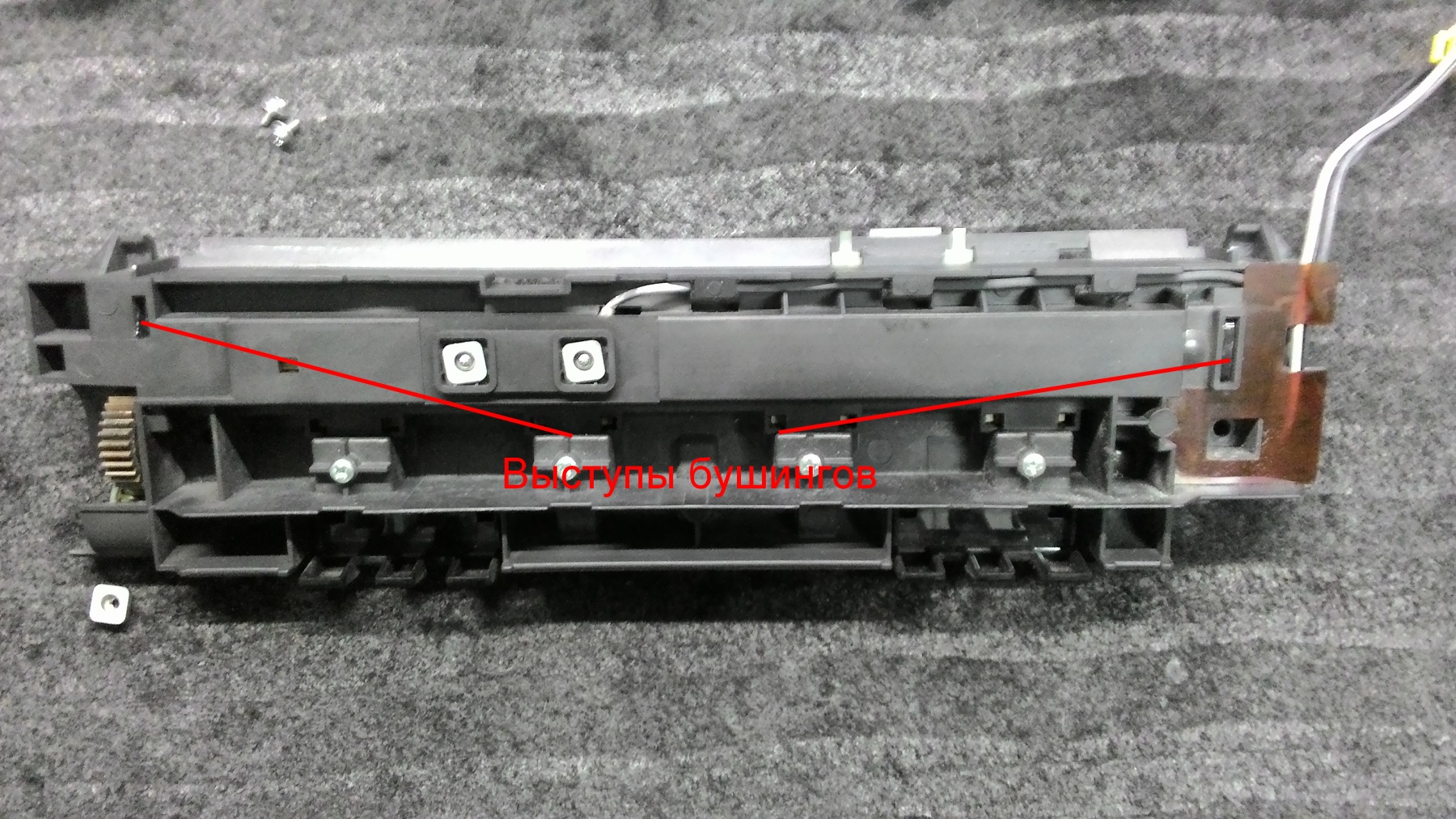

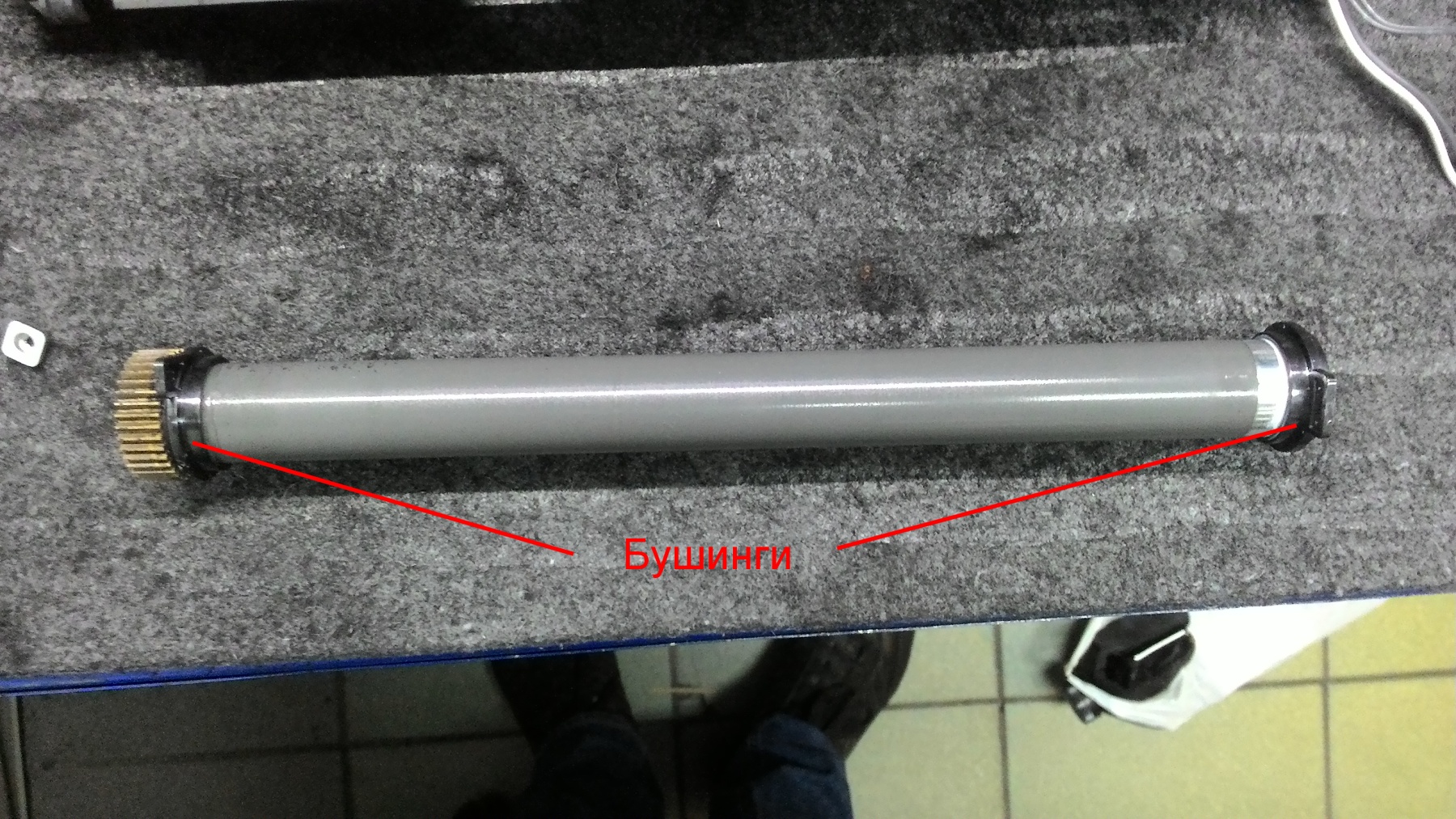

Тефлон крепится к корпусу печки с помощью двух бушингов (пластиковых колец), их нужно отсоединить. Для этого переворачиваем корпус печки на другую сторону. Выступы от бушингов торчат в двух вырезах в корпусе, нужно просто надавить на них, и тефлон у нас в руках.
Разборка печки Kyocera

Разборка печки Kyocera

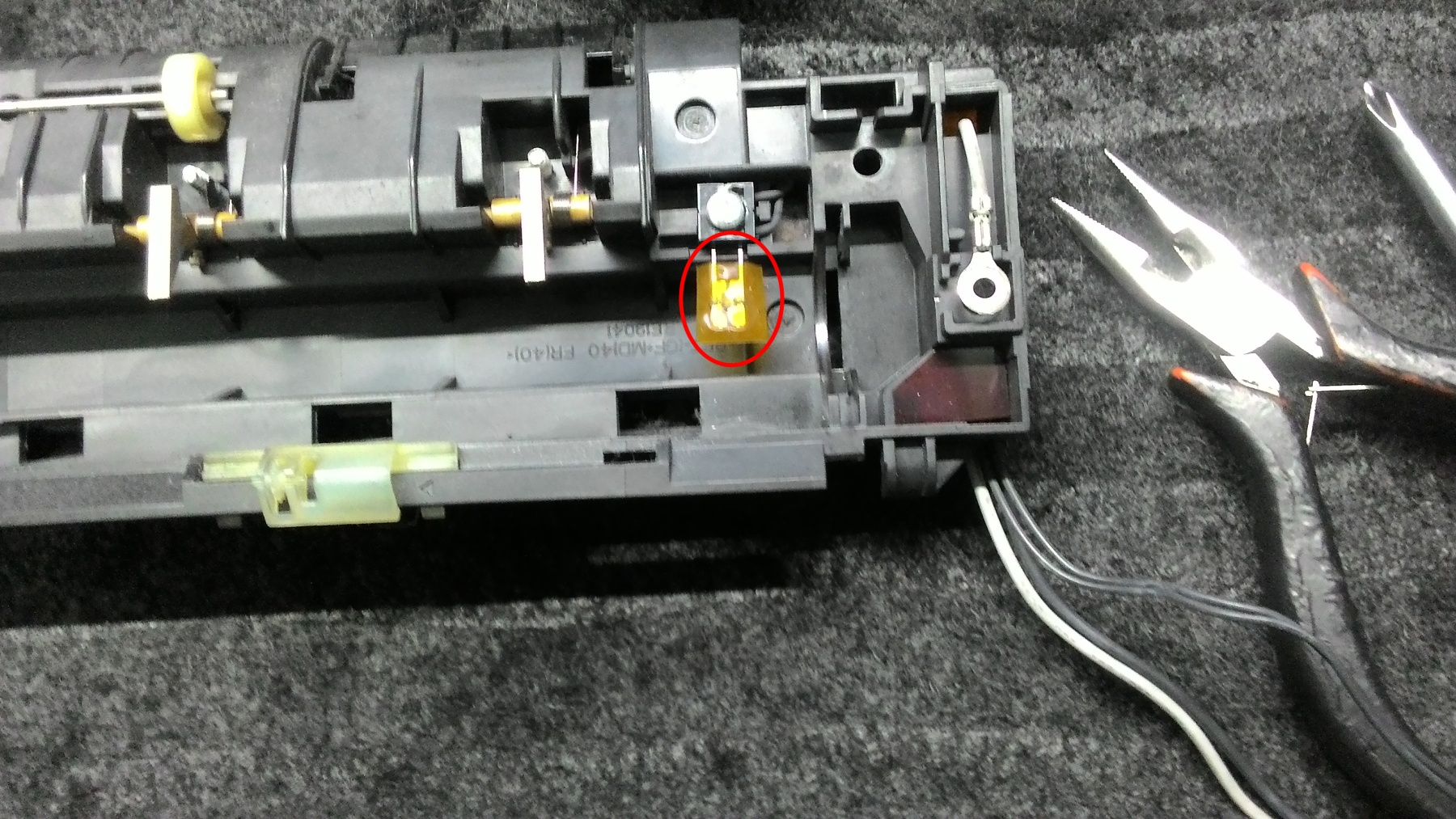

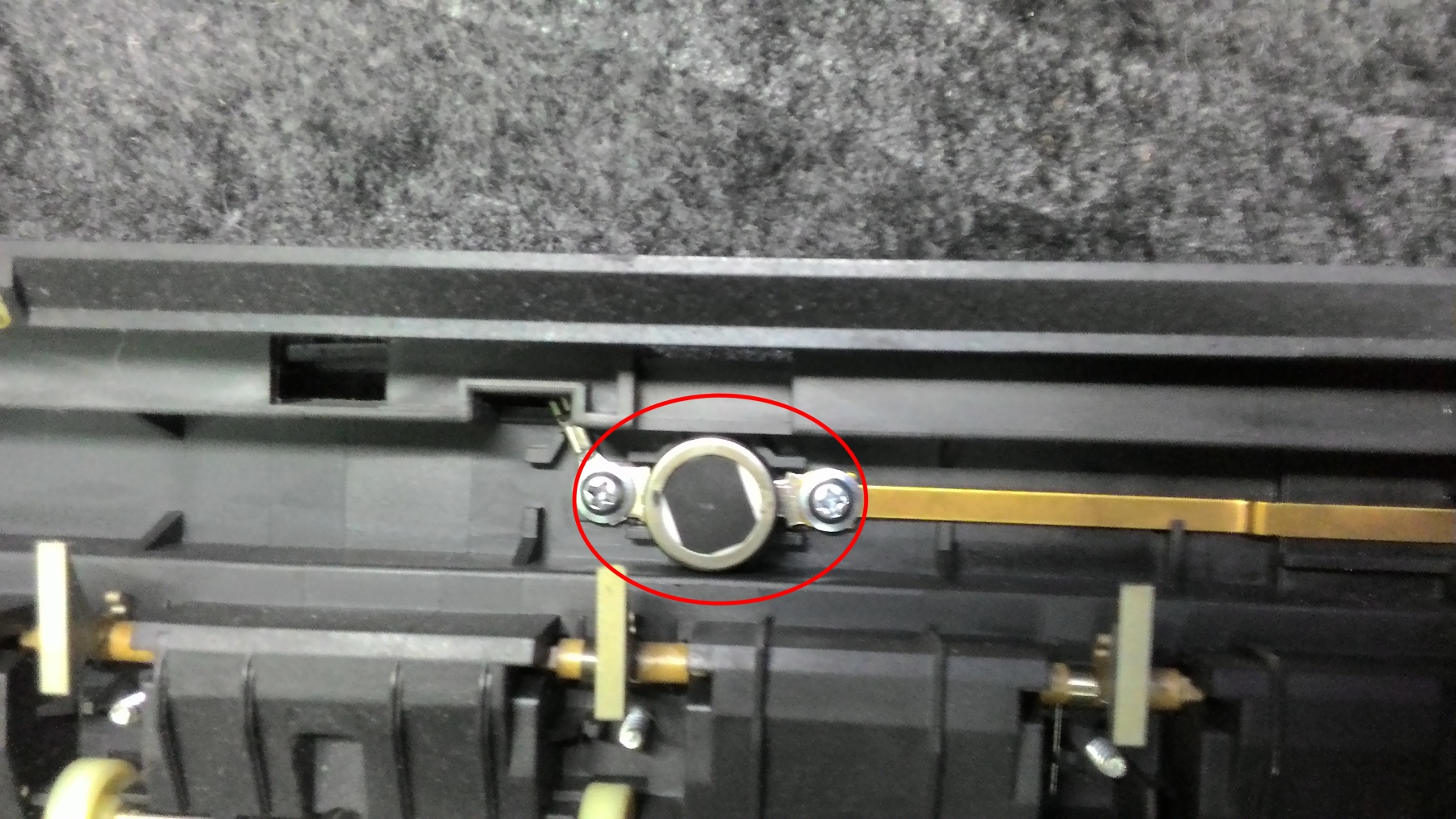

Сами бушинги тоже нередко стираются, если конкретнее - тот, что со стороны шестерёнки тефлона. Если это произошло, то тефлон "проваливается" чуть ниже своего исходного положения и начинает терется об датчик критической температуры, расположенный под ним. Вот этот датчик.
Разборка печки Kyocera
В таком случае при печати на листе можно будет видеть две вертикальные чёрные полосы на расстоянии около сантиметра друг от друга. Самому датчику ничего особо вредного не будет, а вот тефлон об него очень быстро протрётся.


Тефлон и бишинги имеют примерно одинаковый срок службы, и меняя одно, обязательно меняйте и другое. Так же не стоит менять только один бушинг, обязательно меняйте оба. В комплекте с совместимыми бушингами идёт смазка, которую стоит нанести на тефлон в тех местах, где бушинги об него трутся.


Перед установкой нового тефлона обязательно нужно обратить внимание на несколько важных мест, на которых в процессе работы печки образовывается нагар. Этот нагар, естественно, нужно удалить. Эти места:

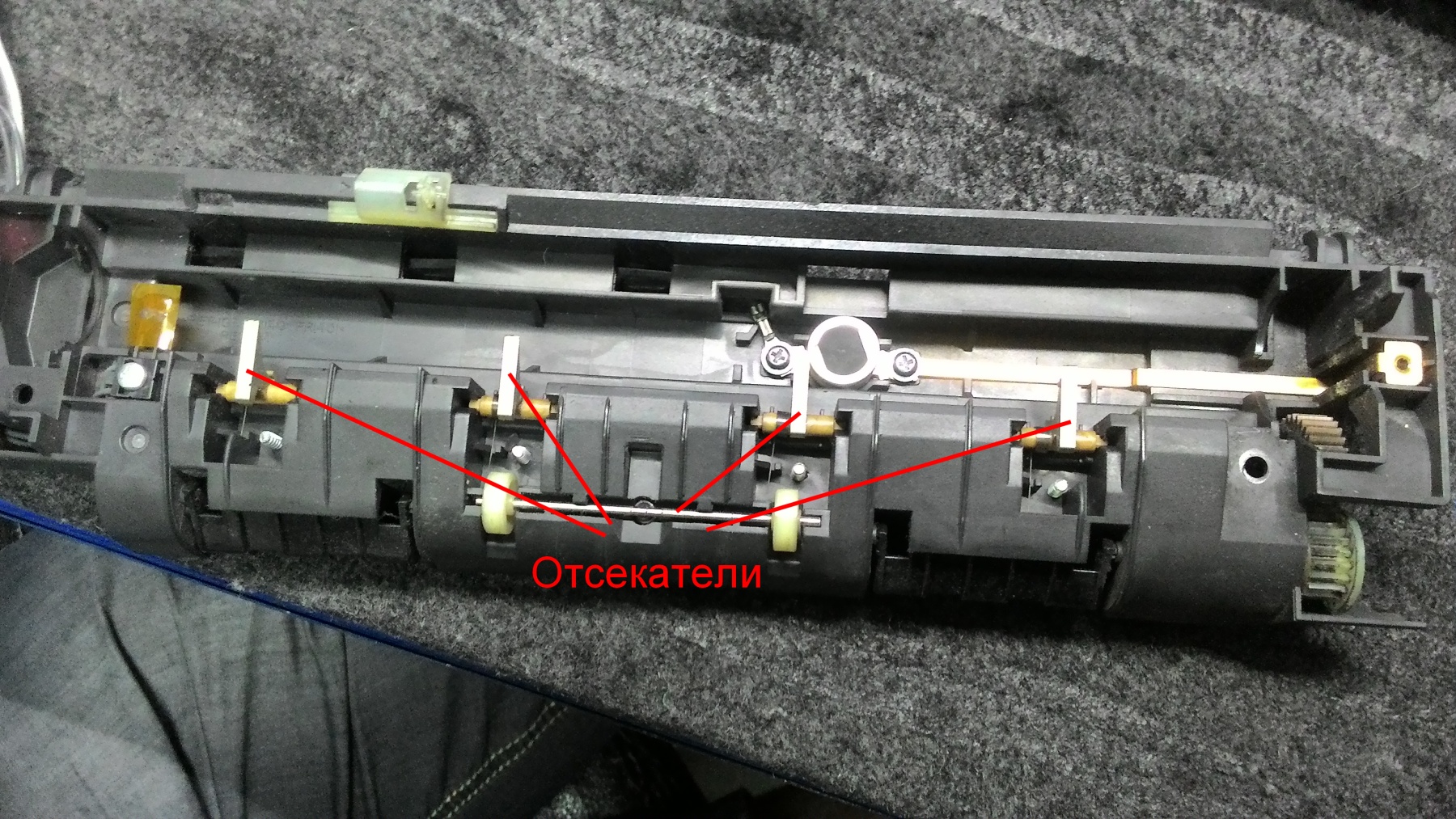

1) Отсекатели около тефлона. Нагар будет на той их части, которая трётся об тефлон.
Разборка печки Kyocera
2)Датчик критической температуры, уже показанный ранее. Его задача - выключать питание печки при критическом перегреве.

3)Термистр. Он регистрирует температуру тефлона, сообщая об отклонениях как в большую, так и в меньшую сторону.

Разборка печки Kyocera

С термистром будье очень аккуратны, его легко повредить. Его лучше чистить салфеткой или тканью с обезжиривателем.

Когда весь нагар удалён, устанавливаем новый тефлон и бушинги, и собираем печку, а затем и сам принтер. Сборка и того, и другого проходит по аналогии с разборкой. Только убедитесь, что все провода подключены.


На этом ремонт печки Kyocera закончен.
