Заправка картриджа samsung ML 2160 своими руками.

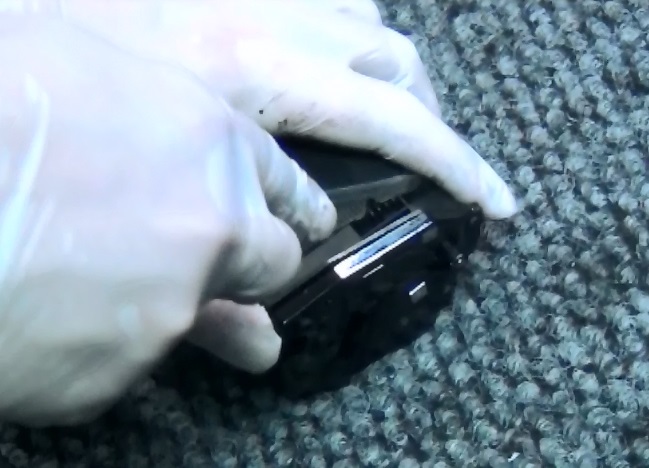

1) Если заправка картриджа samsung ML 2160 происходит первый раз, то у него будут пластмассовые наплавления, они держат боковые крышки картриджа – эти наплавления надо срезать, строительным ножом, и тогда мы сможем легко снять боковины.

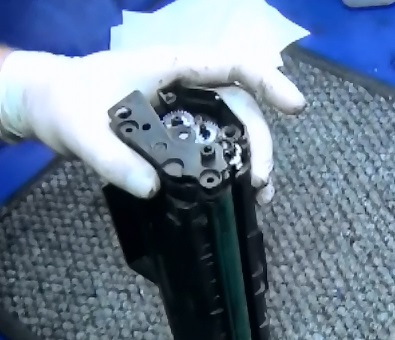

2)  Аналогично происходит и заправка картриджа samsung scx 3400. Снимаем правую боковину картриджа.

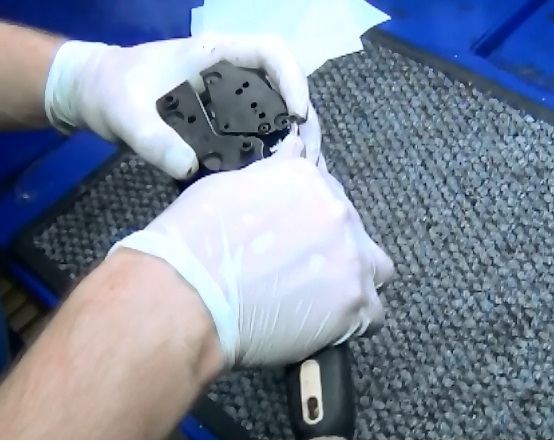

 3) Снимаем левую боковину картриджа. Она состоит из двух частей!

4) Раскладываем картридж на две части.

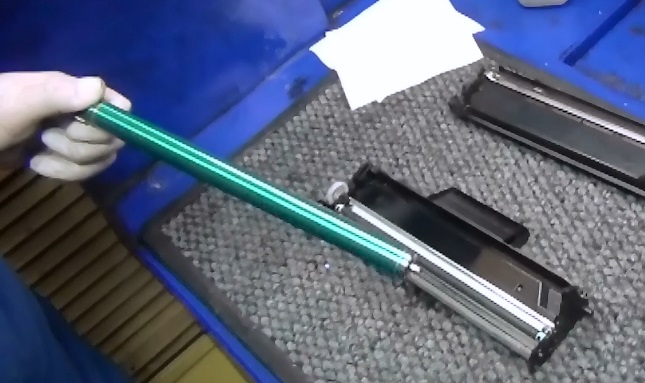

5) Вынимаем фотобарабан.

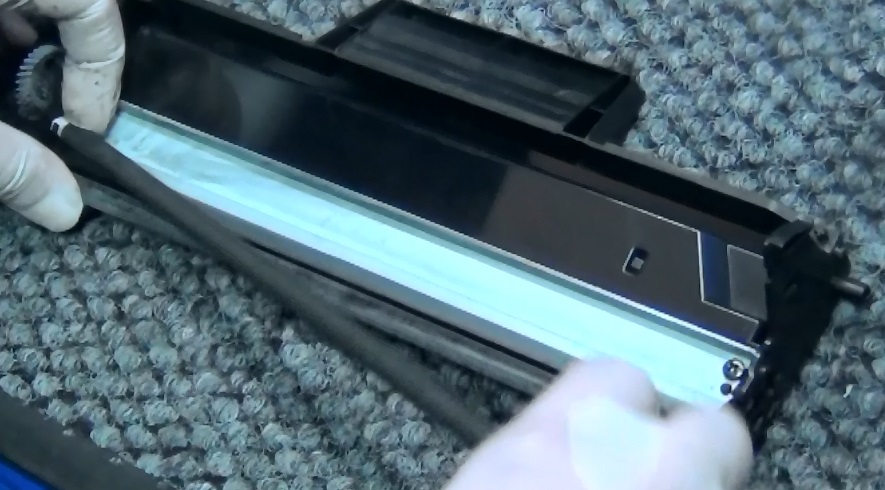

6) Вынимаем вал заряда

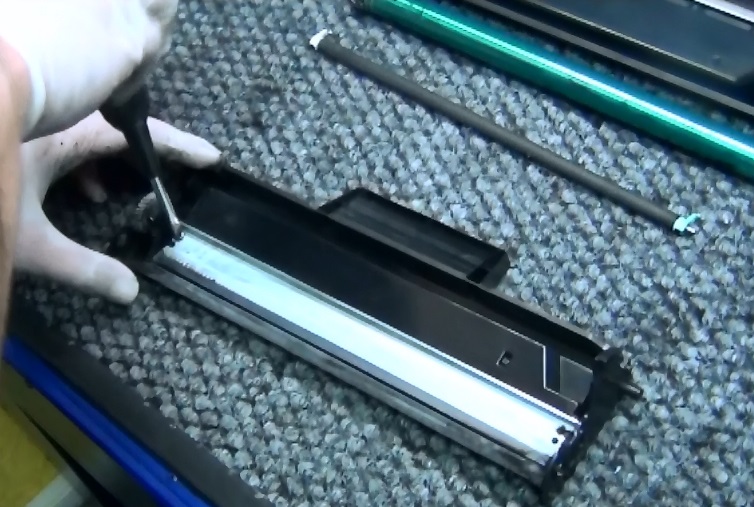

7) Снимаем ракель.

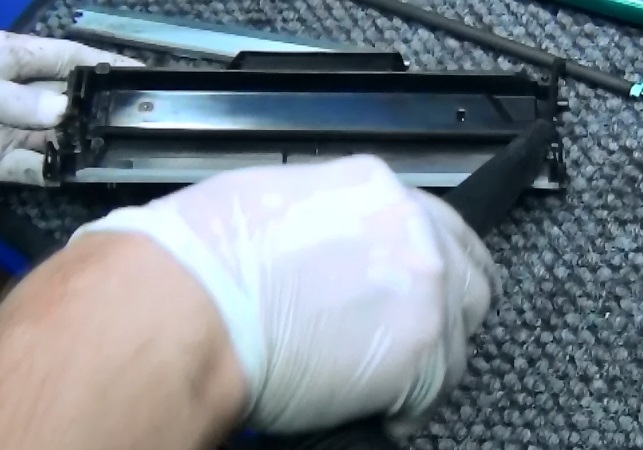

8) Чистим бункер с отработанным тонером.

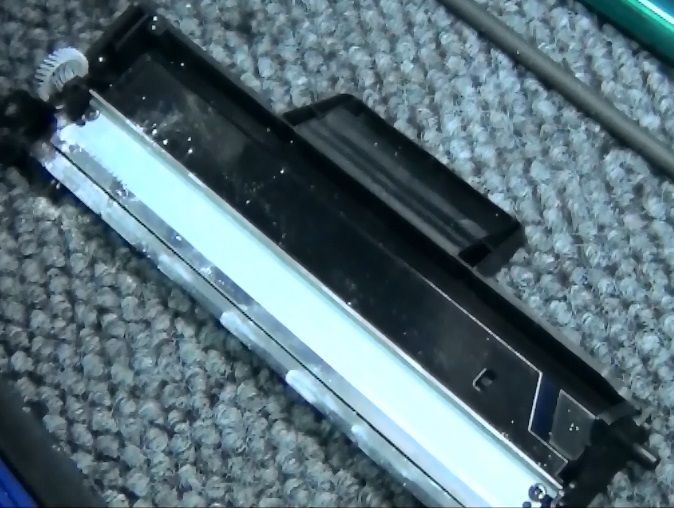

9) Чистим ракель и наносим тальк.

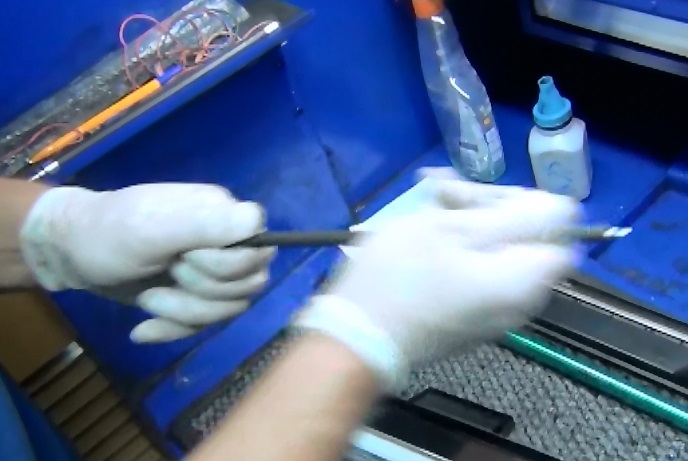

10) Чистим вал заряда.

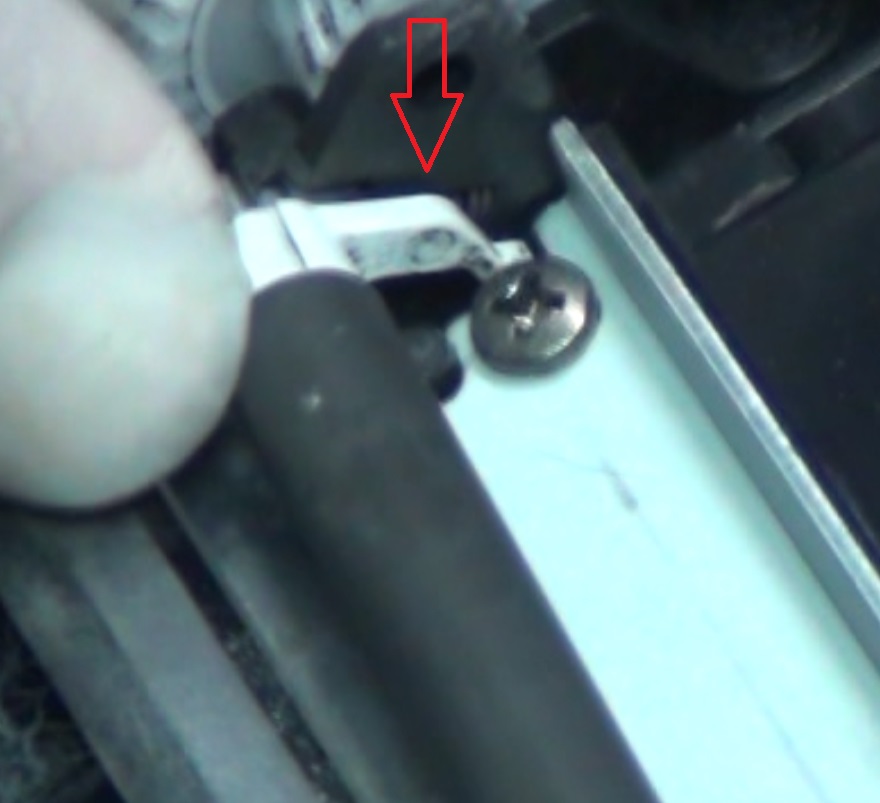

11) Обратите внимание, как установлены бушинги на вале заряда. Рычаги бушиног устанавливаются в специальные пазы, которые предусмотрены в картридже. Многие ставят рычагами вверх – это не правильно!

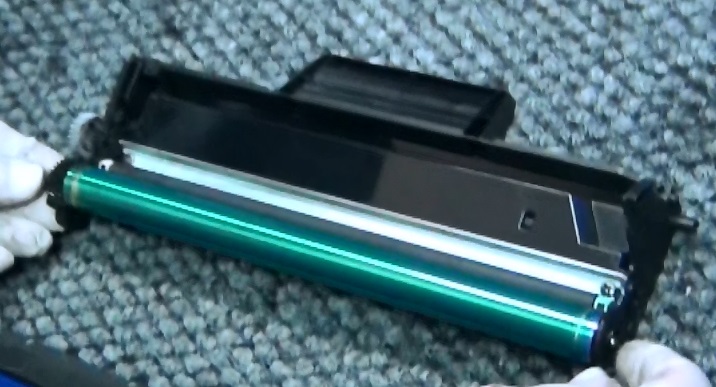

12) Барабан чистим и ставим на место.

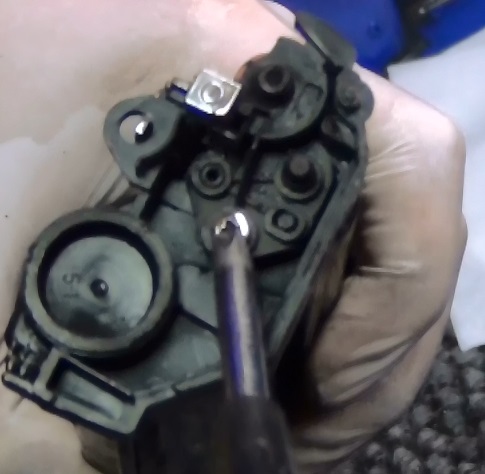

13) Разбираем вторую часть картриджа. Выкручиваем шуруп из боковой контактной пластины и снимаем ее. С другой стороны картриджа снимаем шестеренку с металлического вала (вал проявки) и выньте его. Открутите два шурупа которые держат дозирующие лезвие и снимаем его

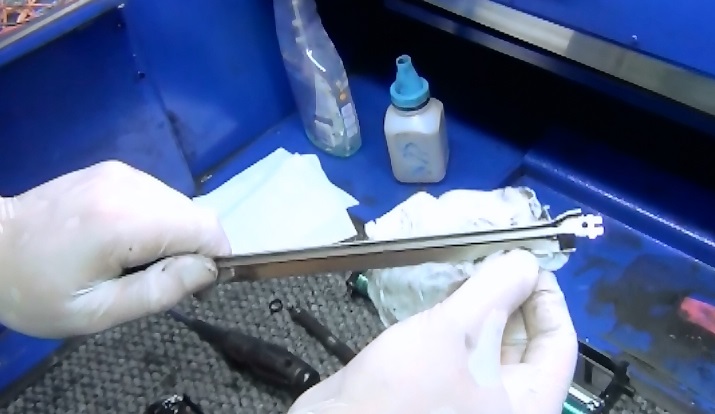

14) Дозирующие лезвие чистить обязательно! Обратите внимание, как я чищу саму кромку лезвия, на ней не заметно глазу появляется нагар, который надо счистить. Добавьте при чистке лезвия, на салфетку, обезжириватель или «Мистер Мускул для стекол», и тщательно очистите кромку лезвия. Если, вы хорошо очистите лезвие - это поможет вам избежать не равномерного поступления тонера, на вал проявки и вы не столкнетесь с такой проблей, как бледная печать. Вал проявки тоже протирайте тщательно и используйте обезжириватель.

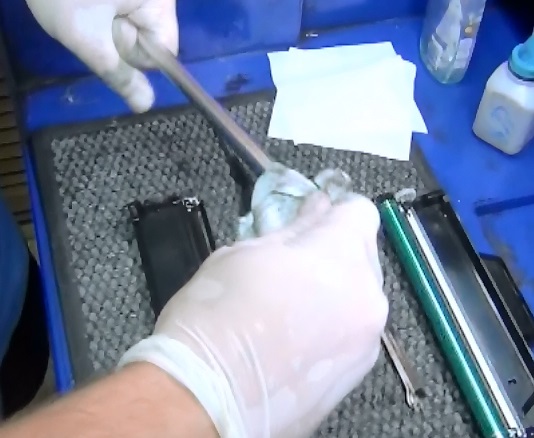

15) Хорошо чистим металлический вал проявки!

 16) Чистим бункер от старого тонера. Хорошо прочищайте губчатый вал, чтобы на нем не оставалось старого тонера.

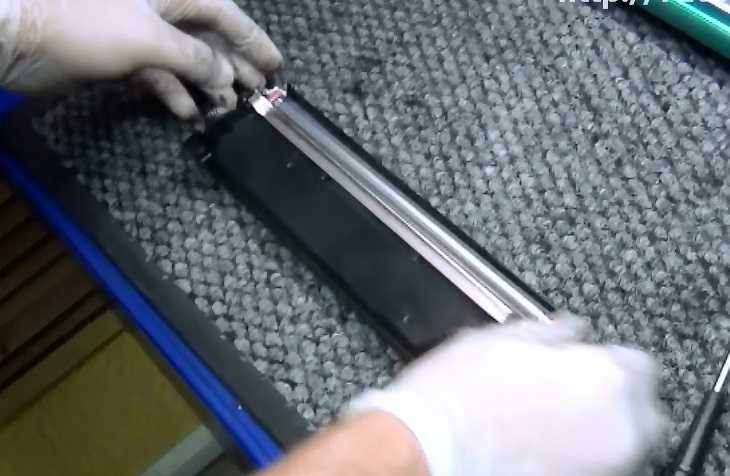

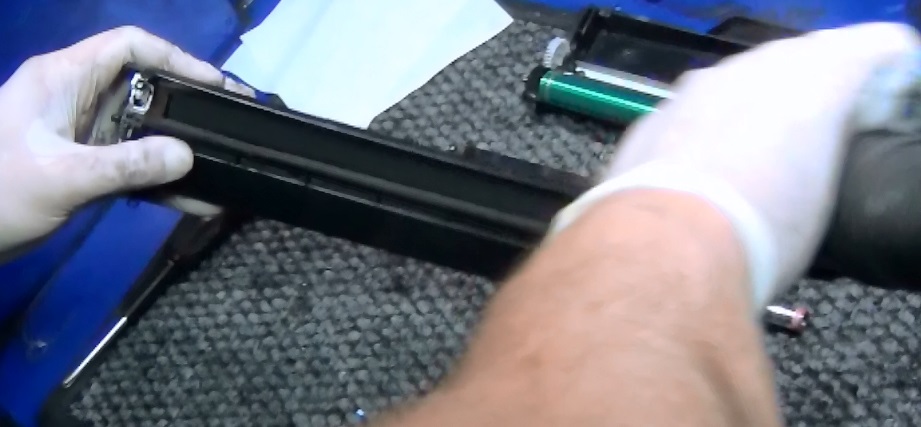

17) Устанавливаем вал и лезвие на место. Засыпаем тонер HI-Black для SCX 3400/ML 2160.

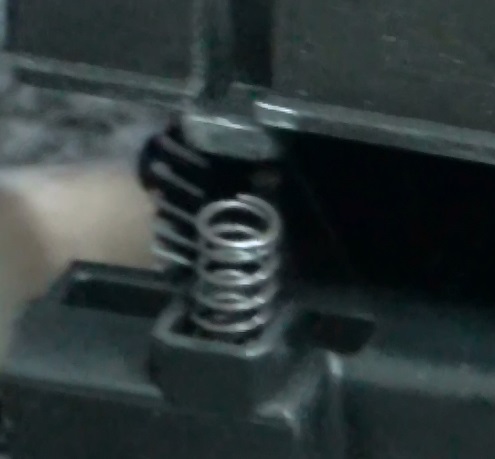

18) Собираем картридж. Обратите внимание! Прижимные пружины - их нельзя терять! Пружины должны стоять ровно и прижимать обе части картриджа равномерно!

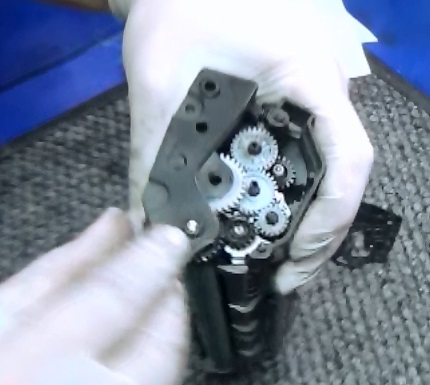

19) Ставим спицу от барабана в паз как на фотографии.

20) Какой тонер засыпать и сколько?

Многие компании в целях экономии используют старый тип тонера «ML 1210» этот тонер не подходит к этим картриджам. Вам придется перебрать кучу производителей тонера, чтобы найти более-менее подходящий тонер. Если вы решили использовать все-таки этот тип тонера, то тогда тщательней прочищайте губчатый вал и ссыпайте весь старый тонер. Для предотвращения перемешивания тонера, что может привести к печати картриджа с фоном. Засыпать тонер не больше 60 грамм, а то может пойти фон. На форумах многие советуют заправлять эти картриджи тонером HP 1005\1006 этого не следует делать, так как при следующей заправке картриджа вы столкнетесь с нагарам на магнитном валу и на дозирующем лезвии, который очень тяжело очистить. Этот тонер быстрей изнашивает фотобарабан. Я рекомендую использовать специальный тонер HI-Blackдля картриджей D101S. Этот тонер стоит дороже, зато ваш картридж будет печать без фона и нагара.

P\S: Заправка картриджей samsung xpress m2020 выполняется аналогично.



Заправка одного из самых грязных картриджей: Заправка картриджа Samsung SCX 4200
