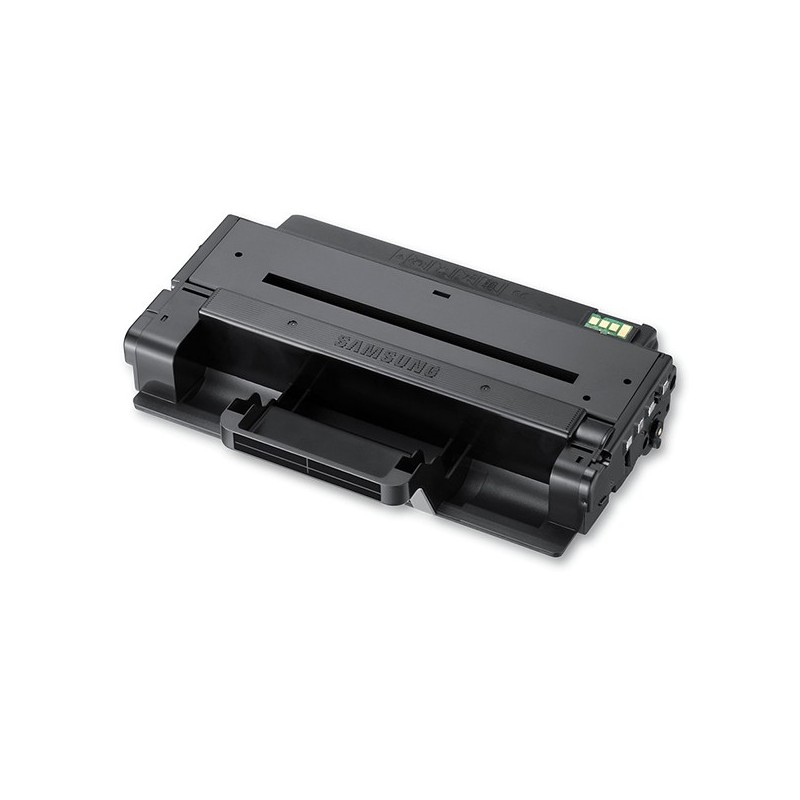

Заправка картриджа Samsung MLT-D205S

В этой статье мы рассмотрим заправку картриджа Samsung MLT-D205S. Отличительной особенностью этой модели картриджа является его объем. Так как и на модели Samsung MLT-D205S, и на Samsung MLT-D205L (картридж повышенного объема) корпус абсолютно одинаковый. Грубо говоря, различие только в названиях данных моделей и в прошивке чипа. Итак, рассмотрим как же происходит заправка такого картриджа.

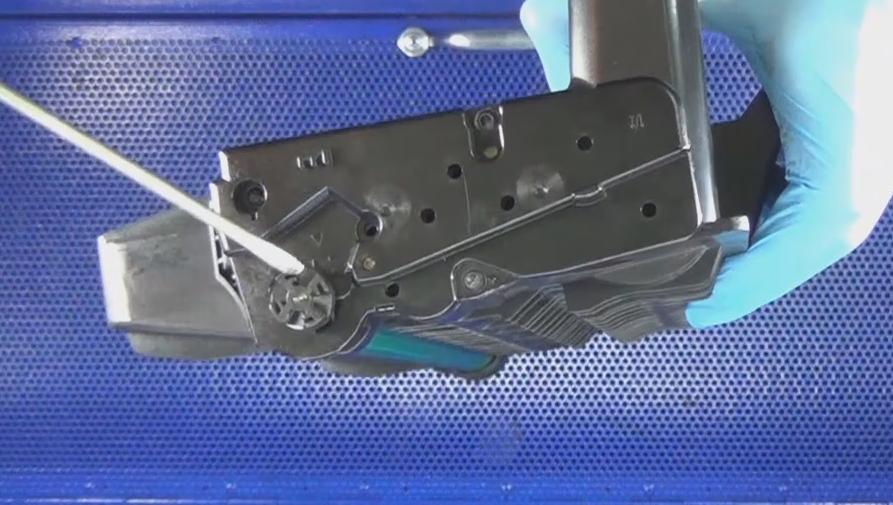

Первым делом снимите небольшую пластиковую шестеренку с боковины Samsung MLT-D205S.

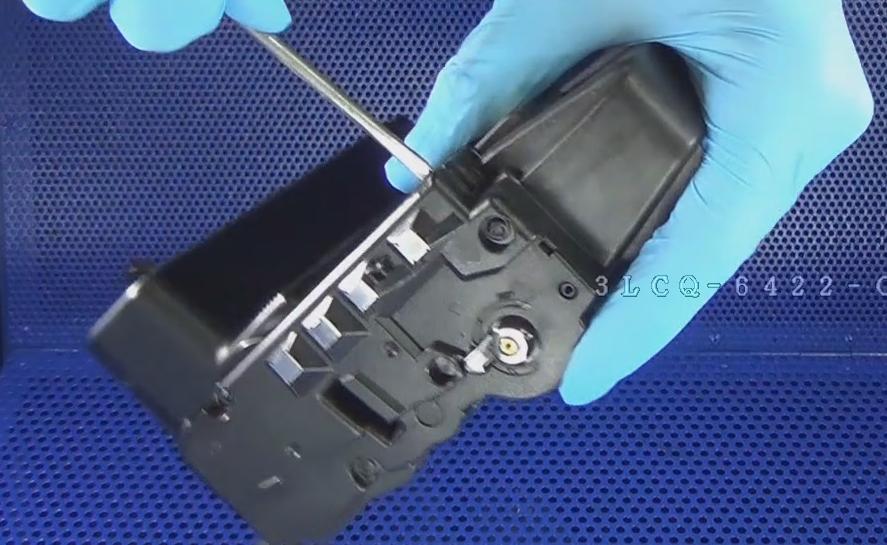

С помощью плоской отвертки снимите обе боковины. Если заправка MLT-D205S производится в первый раз, то понадобится срезать пластиковые пломбы, как на Samsung D104S.

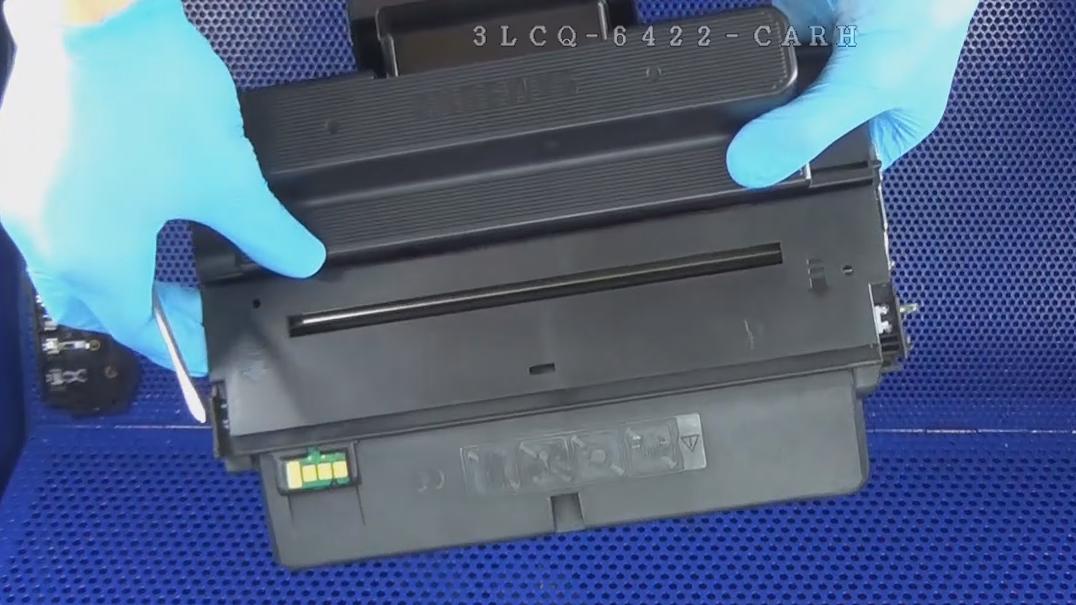

Снимите крышку с чистящим роликом, которая установлена сверху.

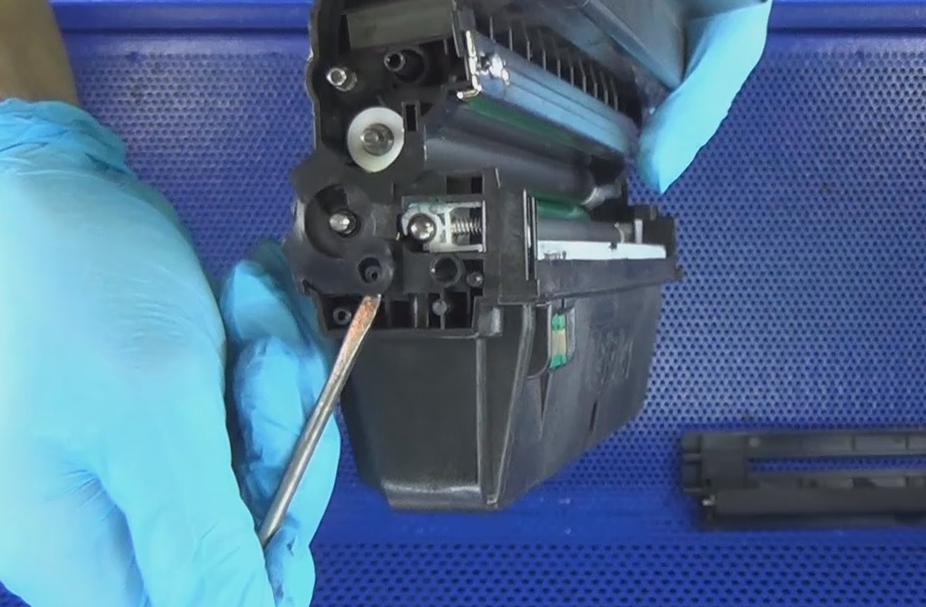

 Теперь, слегка отогнув пластиковые зацепы с обоих сторон, разъедините кассету на две половины.

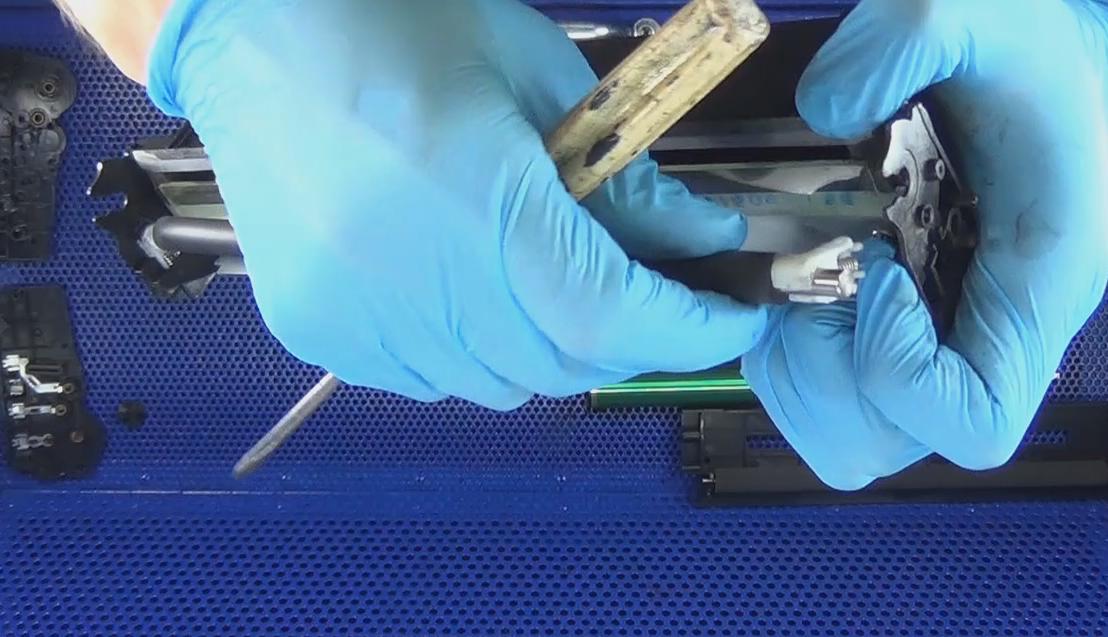

Возьмите часть с бункером отработки и снимите вал заряда (обратите внимание, как он установлен (закругленный конец его должен быть со стороны контактов) и что снимать его нужно с держателем, как на фото ниже).

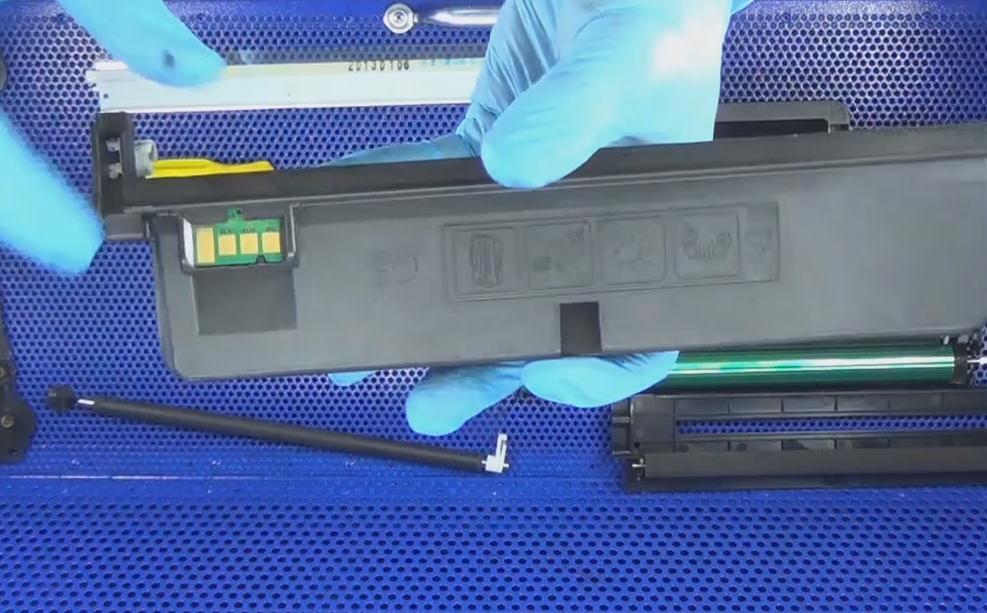

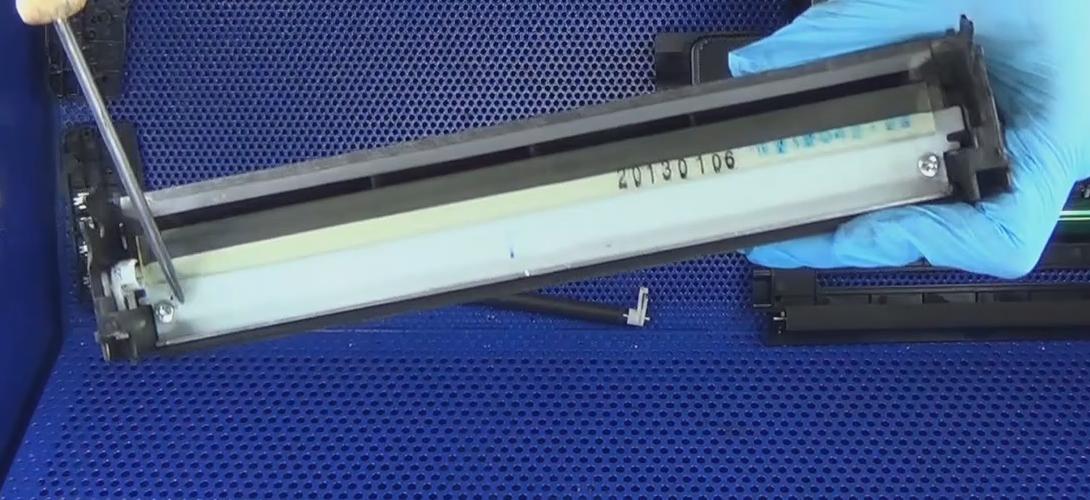

Открутите два шурупа, снимите ракель и очистите бункер отработки.

Теперь нужно заменить чип (внимательно - прошивка в зависимости от объема картриджа).

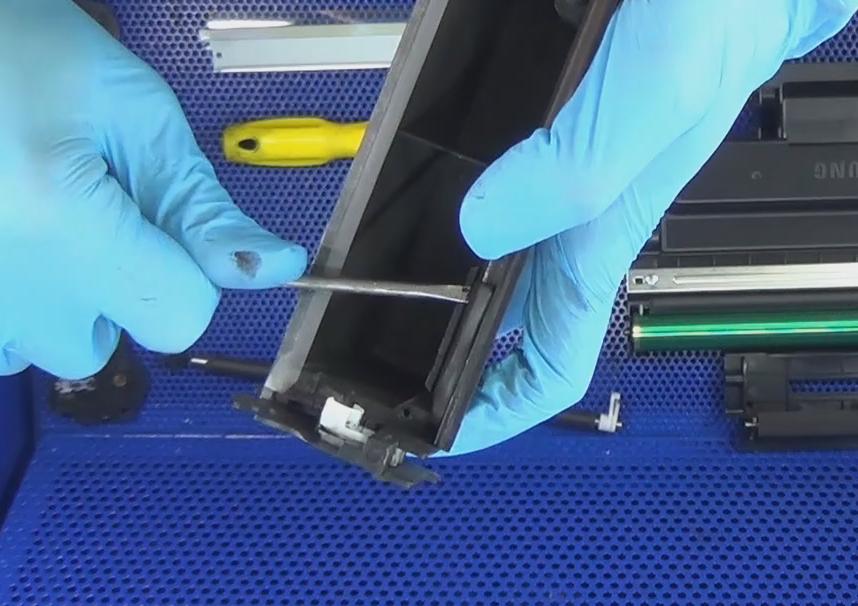

Изнутри бункера, с помощью плоской отвертки, откройте пластиковую заглушку. Извлеките чип и поставьте на его место новый (обратите внимание на его положение, как он должен быть установлен).

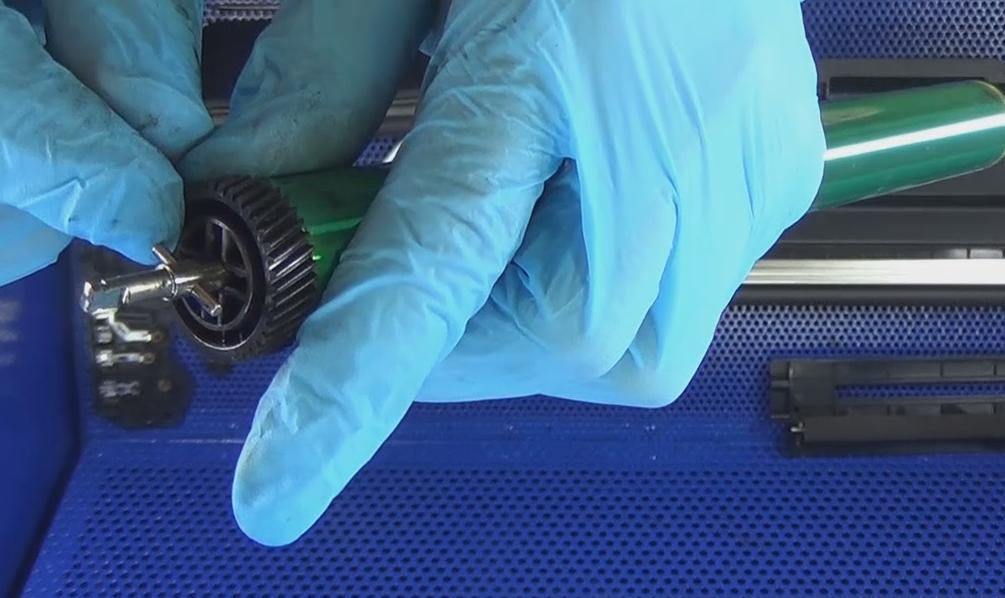

После того, как поменяли его, закройте заглушку (можно ее закрепить термоклеем). Установите обратно ракель, нанеся на него немного талька. Ну и установите зарядник, предварительно очистив его от налета. Возьмите фотобарабан и почистите его (обратите внимание на устройство его сердцевины со стороны шестеренки, не теряйте металлическую перекладинку), затем установите.

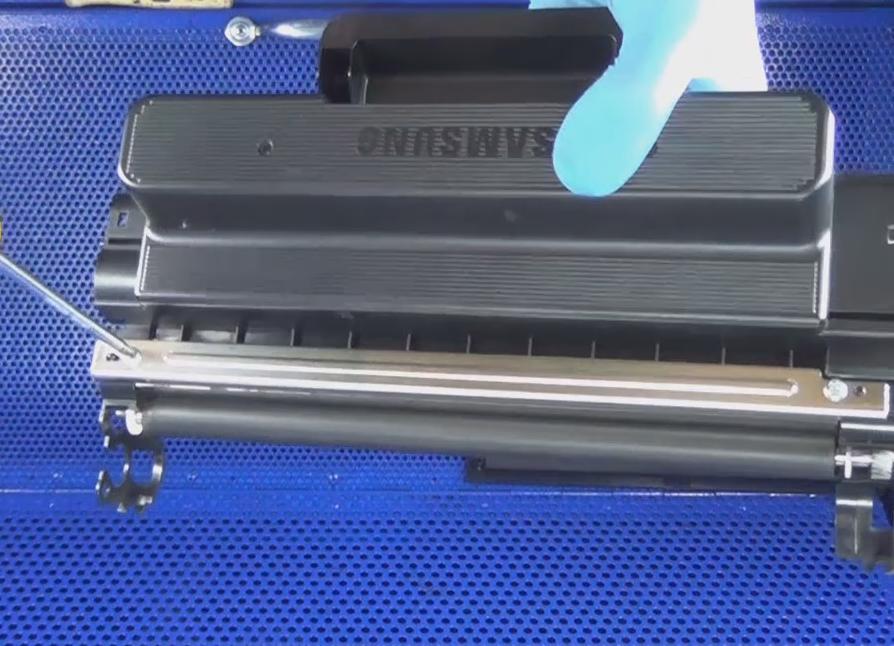

Возьмите другую половину. Открутите два шурупа, чтобы достать дозирующее лезвие.

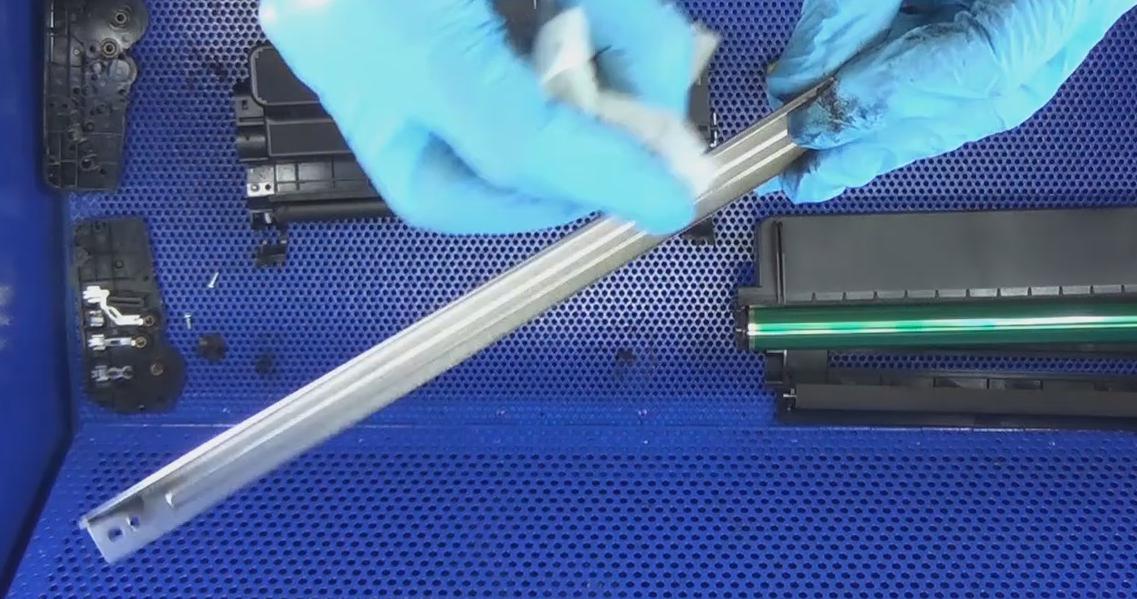

Сняв его, очень тщательно очистите от нагара.

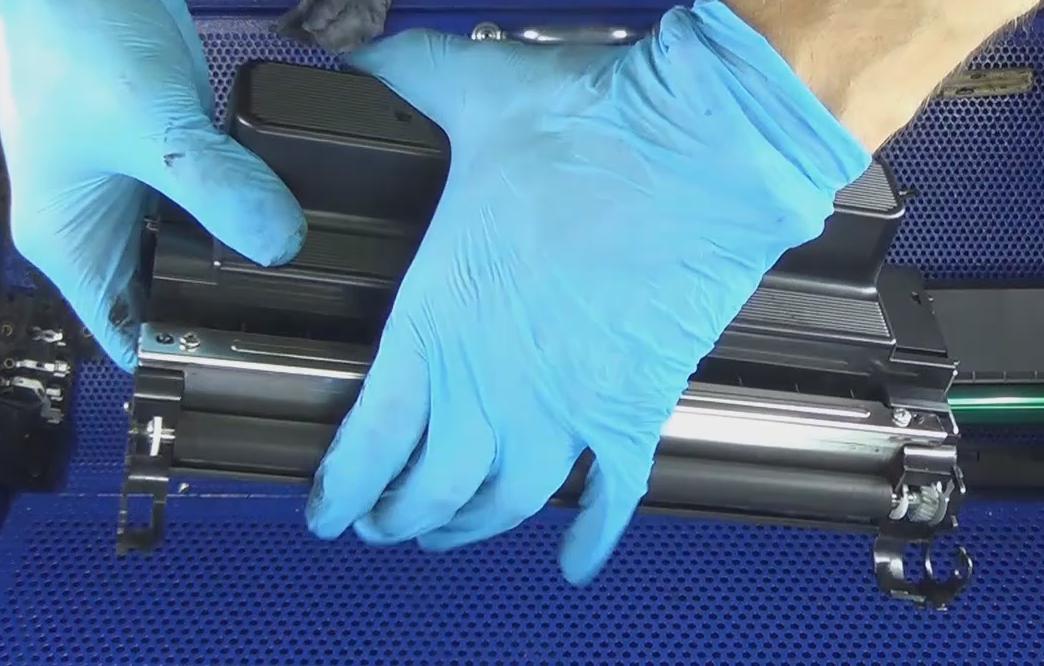

Также очистите вал проявки и бункер. Установите обратно дозатор. Теперь аккуратно (без сильного нажима) прижмите вал проявки к дозирующему лезвию (как на фото ниже).

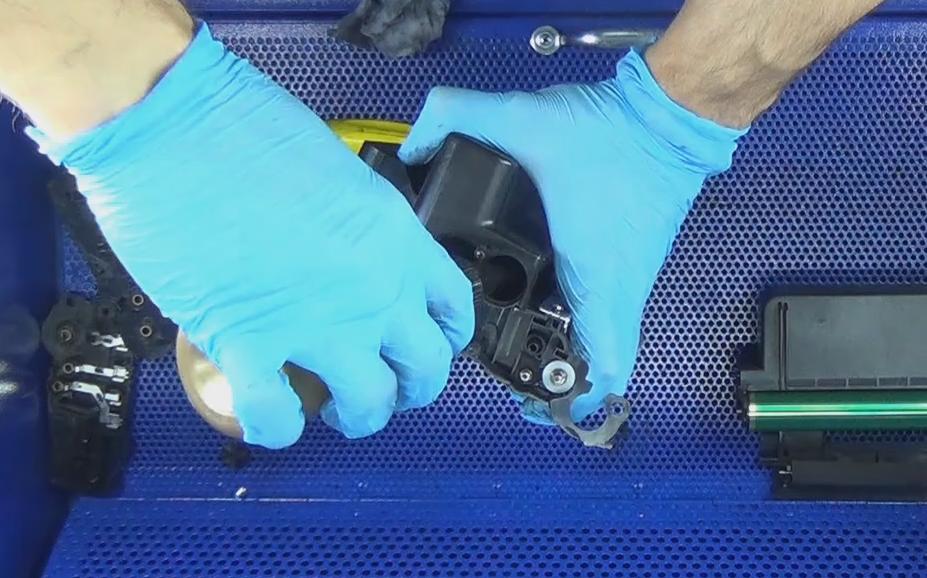

Поверните картридж и откройте пробку с помощью отвертки. Засыпьте новый тонер и закройте пробку. Теперь, проделав все действия в обратном порядке, соберите картридж в изначальное состояние.

Кстати, на всех картриджах от производителя Samsung установлены чипы, которые необходимо менять при каждой заправке. В отличие от HP (почти на всех моделях чипы можно не менять), если не заменить данную деталь на картридже Samsung, то он просто не будет работать. Если вы часто заправляете картриджи Samsung, то рациональнее будет прошить принтер, т.к. стоимость этой услуги окупится, после чего вы начнете экономить деньги на замене чипов. На этом все, удачи!
